Märkus: seda toodet enam ei toodeta. Uue toote leiate siit: 5093381 / Liigpingepiirik V10 Compact

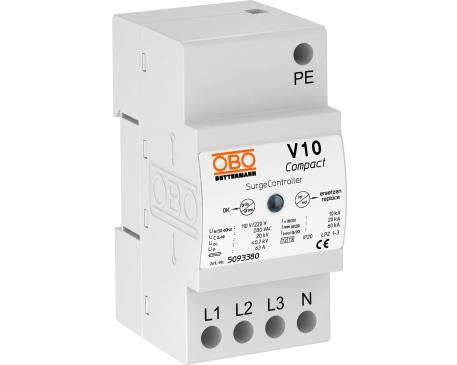

Liigpingepiirik V10 Compact 255 V 3+N/PE | 255 | IP20

Liigpingepiirik V10 Compact 255 V

Artikli nr. 5093380 | EAN 4012195076551

Artikli nr. / Tüüp

Pooluste teostus	3+N/PE

Suurim talitluspinge AC

kaitseklass	IP20

Toote kirjeldus

Toote kirjeldus

Liigpingepiirik, tüüp 2+3, kompaktmoodul

• liigpingekaitse alamjaoturites VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• integreeritud 3+1-lahendus TN- ja TT-juhistikusüsteemidele 45 mm laiusel moodulil
• võimas varistor-tehnika
• koos termilise ja dünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga

Kasutamine: pea- ja jaotuskeskustes, 3-faasilise vooluga töötavate seadmete kaitseks.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	13,369 kg CO₂e / 1 Tükk
Impulssvoolu nimiväärtus (8/20 µs)	10 kA
Integreeritud eelkaitse	ei
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	10 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	2,5 mm²
Järgvoolu kustutusvõime (eff) [N-PE]	0,1 kA
Juhtmetüüp liigpingekaitseseadmetele	Energiavõrk AC
kaitseklass	IP20
Lahendusvool (8/20 µs) [kokku]	60 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II+III
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 2+3
LPZ	1→3
Maksimaalne eelkaitse	63 A
Maksimaalne lahendusvool (8/20 μs)	20 kA
Max rakendustemperatuur	80 °C
Min rakendustemperatuur	-40 °C
Mõõde	255V
Mudel	3+NPE

Paigaldusviis	35 mm DIN-latt
Peene painduva juhtme min läbilõige	10 mm²
Pooluste teostus	3+N/PE
Seadme signalisatsioon	optiline
Signaalkontaktiga	ei
Suurim talitluspinge AC	255 V
Testiklass, tüüp 2	jah
Testiklass, tüüp 3	jah
Tunnusvool AC (50/60 Hz)	230 V
väljapuhuv	ei
vastuvõtuaeg	<25 ns
Võrgu max liigvoolu kaitse	63
Võrgu tüüp, TN	jah
Võrgu tüüp, TN-C-S	jah
Võrgu tüüp, TN-S	jah
Võrgu tüüp, TT	jah
võrguvorm	muu

Kõik tüübid

Kõik tüübid

Tüüp	Pooluste teostus	Suurim talitluspinge AC	kaitseklass	Artikli nr.	Kogus	kl. VKE
V10 COMPACT 150	3+N/PE	150 V	IP20	5093378	Tükki	1 Tükki
V10 COMPACT 255	3+N/PE	255 V	IP20	5093380	Tükki	1 Tükki
V10 COMPACT 385	3+N/PE	385 V	IP20	5093384	Tükki	1 Tükki
