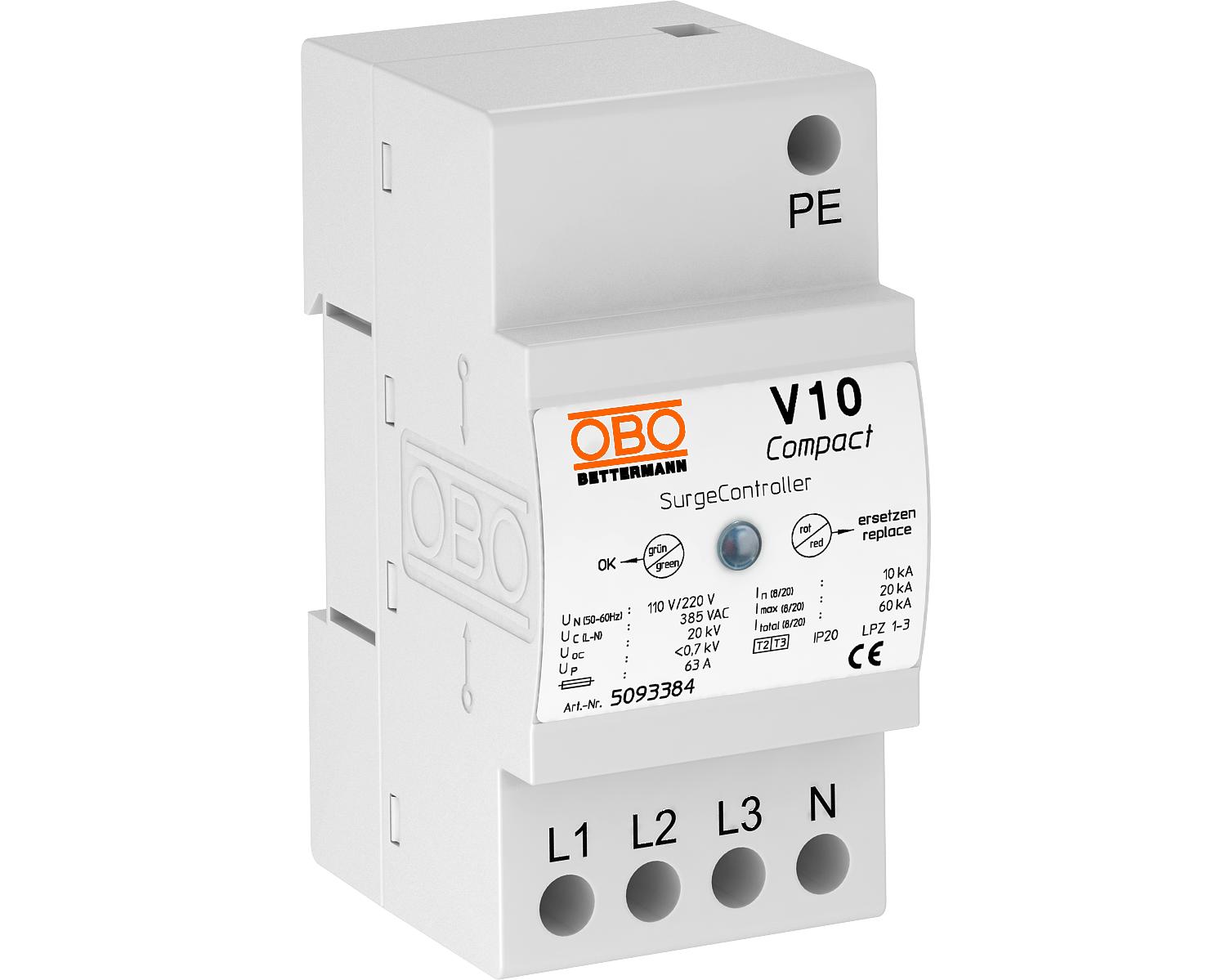

Liigpingepiirik V10 Compact 385 V
Artikli nr. 5093384 | EAN 4012195126041
- Toote kirjeldus
-
Toote kirjeldusLiigpingepiirik, tüüp 2+3, kompaktmoodul
• liigpingekaitse alamjaoturites VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• integreeritud 3+1-lahendus TN- ja TT-juhistikusüsteemidele 45 mm laiusel moodulil
• võimas varistor-tehnika
• koos termilise ja dünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga
Kasutamine: pea- ja jaotuskeskustes, 3-faasilise vooluga töötavate seadmete kaitseks.
-
- Tehnilised andmed
-
Tehnilised andmed
Impulssvoolu nimiväärtus (8/20 µs) 10 kA Integreeritud eelkaitse ei Jäiga (ühe-/mitmekordse) juhtme max läbilõige 10 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm² Järgvoolu kustutusvõime (eff) [N-PE] 0,1 kA Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC kaitseklass IP20 Lahendusvool (8/20 µs) [kokku] 60 kA Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II+III Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 2+3 LPZ 1→3 Maksimaalne eelkaitse 63 A Maksimaalne lahendusvool (8/20 μs) 20 kA Max rakendustemperatuur 80 °C Min rakendustemperatuur -40 °C Mõõde 385V Mudel 3+NPE Paigaldusviis 35 mm DIN-latt Peene painduva juhtme min läbilõige 10 mm² Pooluste teostus 3+N/PE Seadme signalisatsioon optiline Signaalkontaktiga ei Suurim talitluspinge AC 385 V Testiklass, tüüp 2 jah Testiklass, tüüp 3 jah Tunnusvool AC (50/60 Hz) 230 V väljapuhuv ei vastuvõtuaeg <25 ns Võrgu max liigvoolu kaitse 63 Võrgu tüüp, TN jah Võrgu tüüp, TN-C-S jah Võrgu tüüp, TN-S jah Võrgu tüüp, TT jah võrguvorm muu - Kõik tüübid
- Allalaadimised
-
Tooteleht V10 COMPACT 385 / 5093384 , 0.25MB , pdfEÜ vastavusdeklaratsioon V10 COMPACT 385 / 5093384 , 0.13MB , pdfREACH Vastavusdeklaratsioon V10 COMPACT 385 / 5093384 , 0.12MB , pdfRoHS Vastavusdeklaratsioon V10 COMPACT 385 / 5093384 , 0.12MB , pdfTehniline teave Tehniline teave V10 Compact , 0.07MB , pdfSelle toote kohta pole tellimisvorme saadaval
