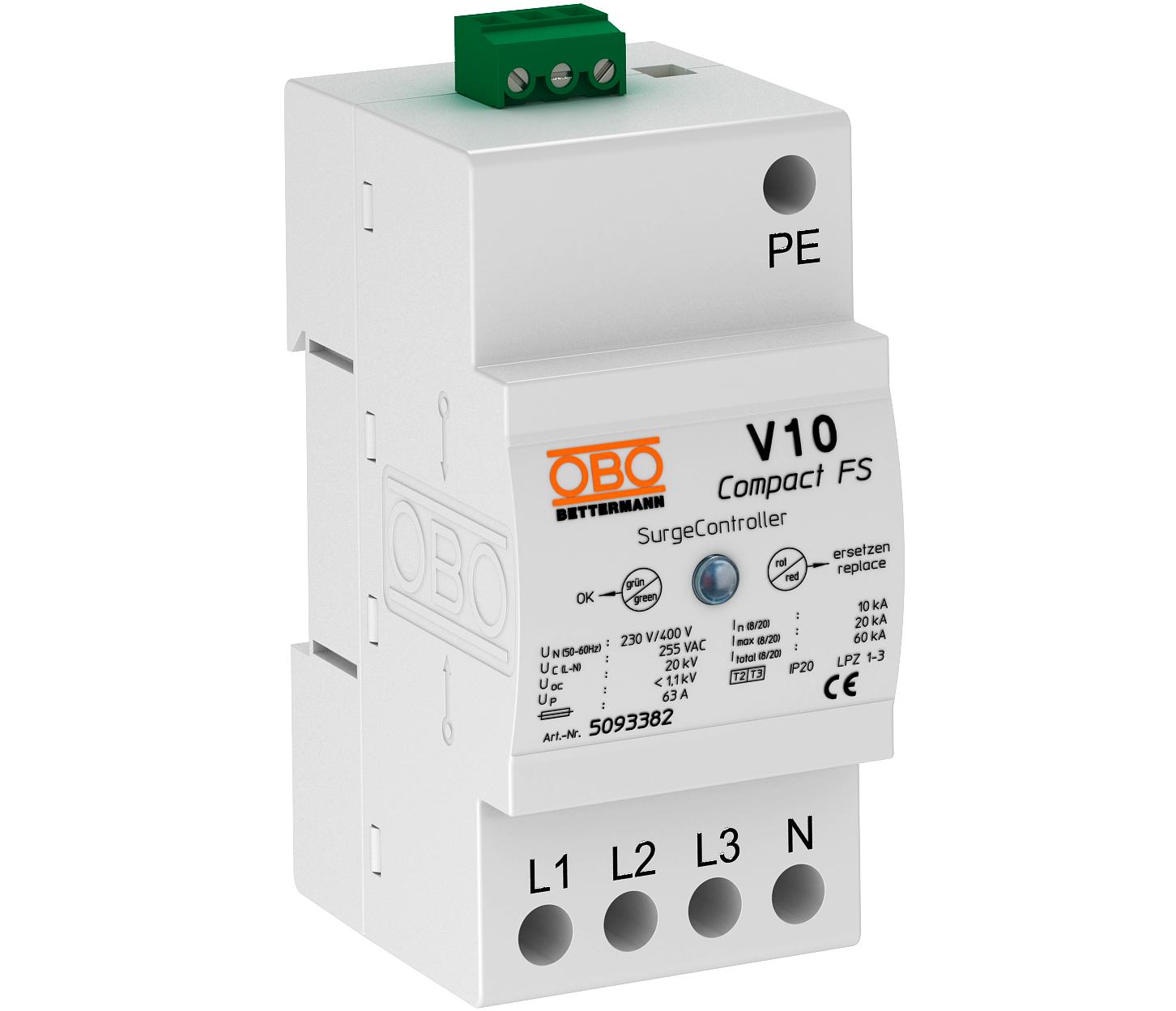

Liigpingepiirik V10 Compact signaalkontaktiga 255 V

Artikli nr. 5093382 | EAN 4012196098583

5093382 / V10 COMPACT-FS
3+N/PE
255 V
IP20
Toote kirjeldus

Toote kirjeldus

Liigpingepiiriku kompaktmoodul tüüp 2+3

• liigpingekaitseks jaotuskeskustes VDE 0100-443 (IEC 60364-4-44) alusel
• lahendusvool kuni 60 kA (8/20) kokku
• Integreeritud 45 mm moodulilaiusega 3+1-lahendus TN- ja TT-juhistikusüsteemidele
• võimas varistor-tehnika
• termilise ja dünaamilise lahutusseadmega ja optilise funktsioneerimisnäiduga
• Versioon ...-FS on kaugsignaliseerimiskontaktiga, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks

Kasutamine: alamjaotuskeskused, 3-faasilise vooluga töötavate seadmete kaitseks.
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Üleminek LPZ 1 – 3
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Signaalkontaktiga
Tehnilised andmed

Ühendusvõimalused

FM-kontaktid Veksel
Impulssvoolu nimiväärtus (8/20 µs) 10 kA
Integreeritud eelkaitse ei
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 10 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm²
Järgvoolu kustutusvõime (eff) [N-PE] 10,6 kA
Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC
kaitseklass IP20
Lahendusvool (8/20 µs) [kokku] 60 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II+III
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 2+3
LPZ 1→3
Maksimaalne eelkaitse 63 A
Maksimaalne lahendusvool (8/20 μs) 20 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Mõõde 255V
Mudel 3+NPE
Paigaldusviis 35 mm DIN-latt
Peene painduva juhtme min läbilõige 10 mm²
Pooluste teostus 3+N/PE
Seadme signalisatsioon optiline
Signaalkontaktiga jah
Suurim talitluspinge AC 255 V
Testiklass, tüüp 2 jah
Testiklass, tüüp 3 jah
Tunnusvool AC (50/60 Hz) 230 V
vastuvõtuaeg <25 ns
Võrgu max liigvoolu kaitse 63
Võrgu tüüp, TN jah
Võrgu tüüp, TN-C-S jah
Võrgu tüüp, TN-S jah
Võrgu tüüp, TT jah
võrguvorm muu
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
V10 COMPACT-FS 3+N/PE 255 V IP20 5093382
1 Tükki
