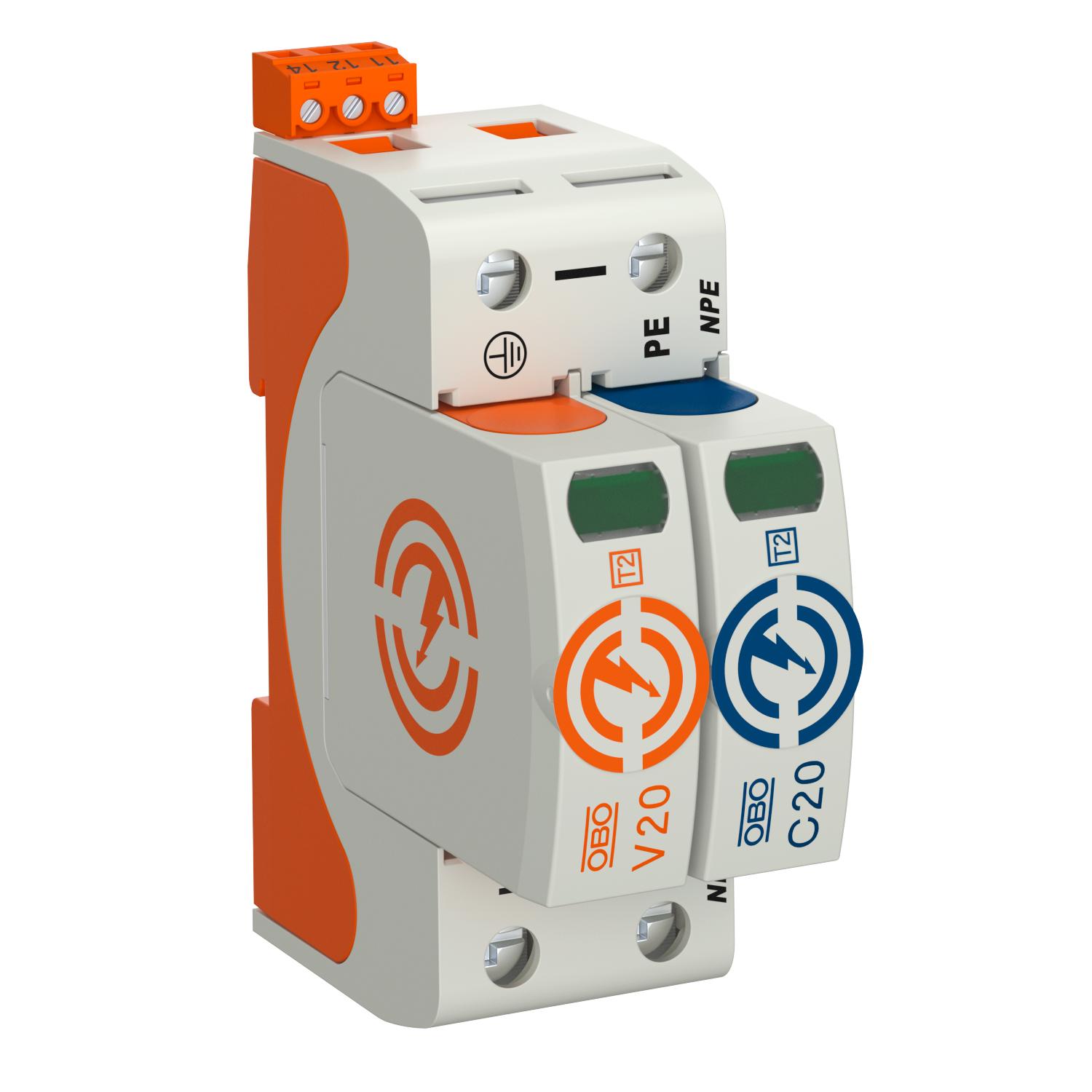

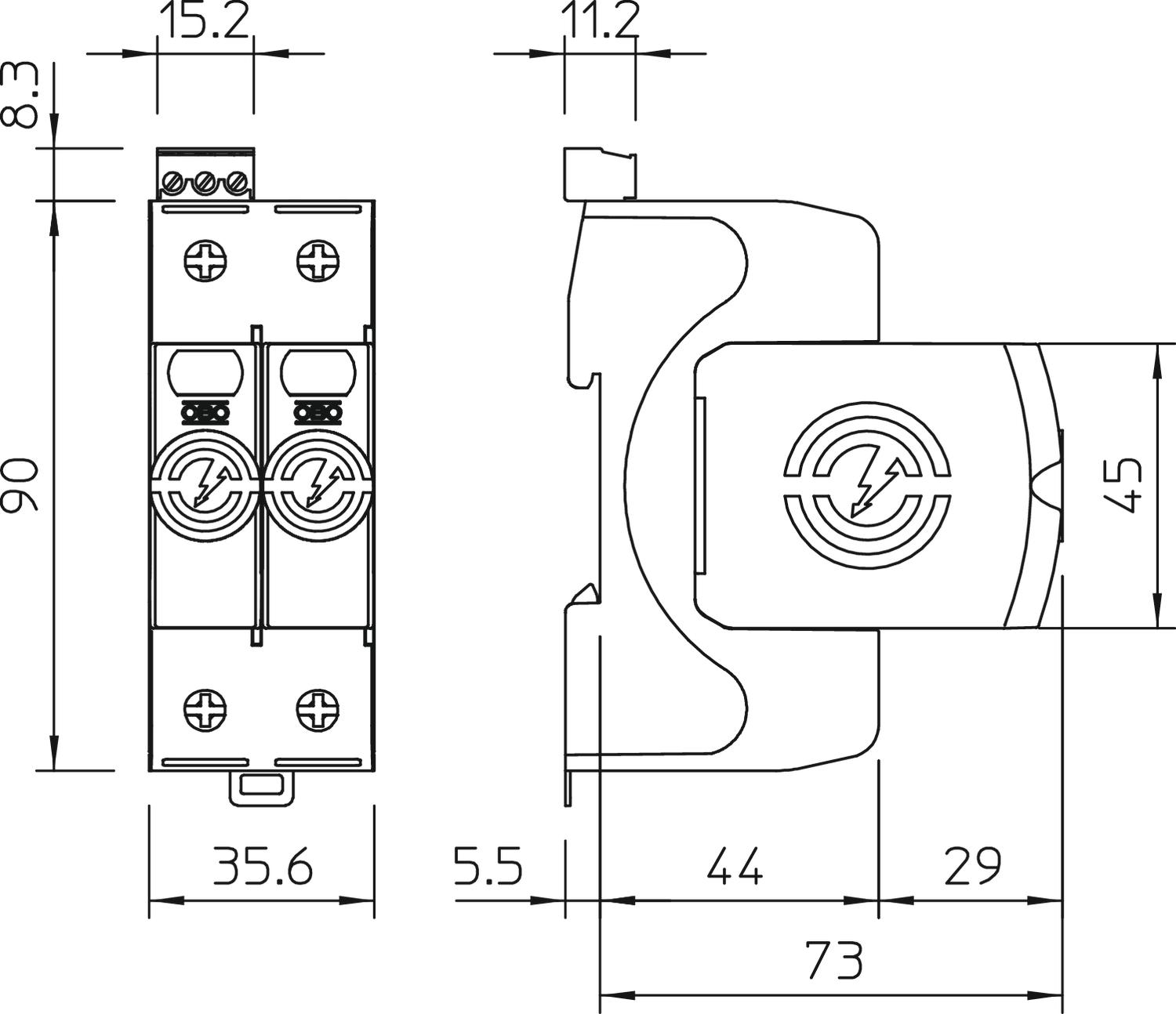

Liigpingepiirik V20, 1 poolusega + NPE, signaalkontaktiga 280 V

Artikli nr. 5095331 | EAN 4012196163014

280 V
IP20
Toote kirjeldus

Toote kirjeldus

Liigpingepiirik tüüp 2

• Liigpingekaitse potentsiaaliühtlustuseks kooskõlas VDE 0100-443 (IEC 60364-4-44)
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele
• Modulaarne, pistikühendusega piirik koos lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülituv kontakt kaugsignaliseerimise jaoks

Kasutamine: potentsiaaliühtlustus pea- ja jaotuskilpides.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • KEMA-KEUR, Holland
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Regulatory Compliance Mark - vastavusdeklaratsioon Austraalia / Uus-Meremaa jaoks
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Üleminek LPZ 1 – 2
  • Paigalduse elektrotehniline ekspertiis
  • Signaalkontaktiga
Tehnilised andmed

Ühendusvõimalused

FM-klemmide max läbilõige 16 AWG
FM-klemmide max läbilõige 1,5 mm²
FM-klemmide min läbilõige 21 AWG
FM-klemmide min läbilõige 0,5 mm²
FM-kontaktid Veksel
Heakskiidud VDE
Impulssvoolu nimiväärtus (8/20 µs) 20 kA
Impulssvoolu nimiväärtus (8/20 µs) [L-N] 20 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE] 40 kA
Integreeritud eelkaitse ei
Jääkpinge [L-N] @ 1 kA 0,8 kV
Jääkpinge [L-N] @ 5 kA 1 kV
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 1,5 mm²
Järgvoolu kustutusvõime (eff) [N-PE] 0,1 kA
Juhtmetüüp liigpingekaitseseadmetele Energiavõrk AC
kaitseklass IP20
Kaitsetase [L-N] ≤1,3
Korpuse materjal PA UL 94 V-0
Lahendusvool (8/20 µs) [kokku] 60 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II
Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt Tüüp 4
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp2
Lühisekindel jah
Lühisekindlus max võrgupoolse ülepingekaitse korral 50 kA eff
Lülitusvõimsus AC 230 V; 0,5 A
Lülitusvõimsus DC 230 V; 0,1 A / 75 V; 0,5 A
Maksimaalne eelkaitse 160 A
Maksimaalne lahendusvool (8/20 μs) 40 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Minimaalne kaugus 1,5 mm
Mõõde 280V
Paigaldusviis 35 mm DIN-latt
Peene paindliku juhtme max läbilõige 2 AWG
Peene paindliku juhtme max läbilõige 35 mm²
Peene painduva juhtme min läbilõige 1,5 mm²
Peene painduva juhtme min läbilõige 16 AWG
Pooluste arv 2
Pooluste teostus 1+N/PE
Pöördemoment 4 Nm
Seadme signalisatsioon optiline
Signaalkontaktiga jah
Suurim lahendusvool (8/20 μs) [L-N] 40 kA
Suurim lahendusvool (8/20 μs) [N-PE] 60 kA
Suurim talitluspinge (L-N) 280 V
Suurim talitluspinge (N_PE) 255 V
Suurim talitluspinge AC 280 V
Testiklass, tüüp 2 jah
TOV-pinge [L-N] – fail safe mode – 120 min 440 V
TOV-pinge [L-N] – withstand mode – 5 s 335 V
TOV-pinge [N-PE] – withstand mode – 200 ms 1200 V
Tunnusvool AC (50/60 Hz) 230 V
Ühine kaitsetase [L-PE] 1,5 kV
väljapuhuv ei
vastuvõtuaeg <25 ns
Võrgu max liigvoolu kaitse 160 A gL/gG
Võrgu tüüp, TN jah
Võrgu tüüp, TN-C-S jah
Võrgu tüüp, TN-S jah
Võrgu tüüp, TT jah
võrguvorm muu
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
V20-1+NPE+FS-280 1+N/PE 280 V IP20 5095331
1 Tükki
V20-2+NPE+FS-280 2+N/PE 280 V IP20 5095332
1 Tükki
V20-3+NPE+FS-280 3+N/PE 280 V IP20 5095333
1 Tükki
