Multibase alus

morepic-1

morepic-2

Multibase alus

Artikli nr. 5096648 | EAN 4012195415732

Toote kirjeldus

Toote kirjeldus

• sobib V25-B+C, V20-C ja V10-C jaoks

• kokkupandud ja ühendamisvalmis

• TN-süsteemidele

• multifunktsioonklemmid mugavaks ühendamiseks ridapaigaldusseadmetega

• panused on 180 kraadi pööratavad

Tehnilised andmed

Tehnilised andmed

Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	2,5 mm²
kaitseklass	IP20
Max rakendustemperatuur	80 °C
Min rakendustemperatuur	-40 °C

Mõõde	1-polig
Paigaldusviis	35 mm DIN-latt
Pooluste teostus	1
Seadme signalisatsioon	puudub
võrguvorm	TN

Kõik tüübid

Kõik tüübid

Tüüp		Artikli nr.	Kogus	kl. VKE
MB 1		5096648	Tükki	1 Tükki
MB 2		5096653	Tükki	1 Tükki
MB 3		5096665	Tükki	1 Tükki
MB 4		5096680	Tükki	1 Tükki

Allalaadimised

Tooteleht MB 1 / 5096648 , 0.18MB , pdf

Juhend Piksekaitse käsiraamat , 2.10MB , pdf

Brošüür Pikse- ja ülepingekaitse maksimaalse ohutuse tagamiseks , 0.47MB , pdf

Kataloog Transientliigpinge- ja piksekaitsesüsteemid , 2.10MB , pdf

Kataloog Überspannungsschutz , 28.42MB , pdf

Märgiste kasutamise luba UL-sertifikaat V20 , 0.30MB , pdf

Laadi alla

Valikuabi Liigpingekaitse valikutabel , 2.00MB , pdf

Tehniline teave MultiBase’i tehniline teave , 0.08MB , pdf

Laadi alla

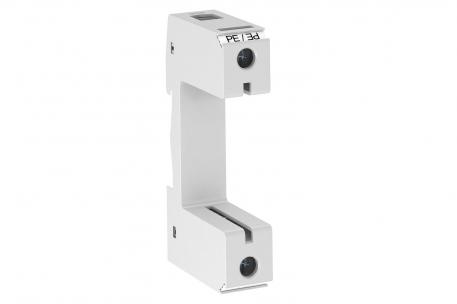

Toote joonis MB 1 / 5096648, 28.37 kB, jpg

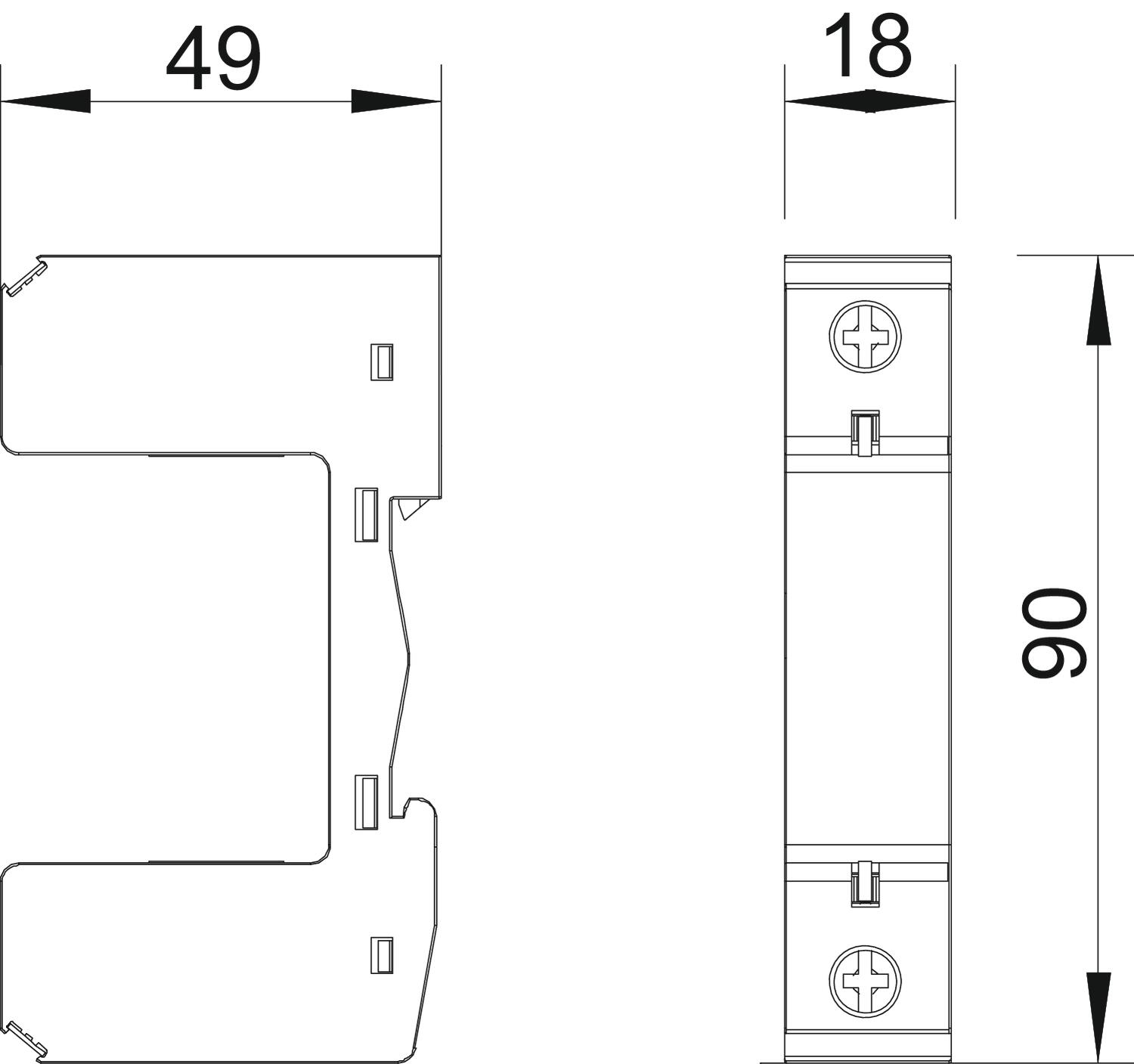

Mõõdistatud joonis MB 1 / 5096648, 63.72 kB, jpg

MB 1 / 5096648
