Multibase alus

Artikli nr. 5096653 | EAN 4012195415794

Toote kirjeldus

Toote kirjeldus

• sobib V25-B+C, V20-C ja V10-C jaoks

• kokkupandud ja ühendamisvalmis

• TN-süsteemidele

• multifunktsioonklemmid mugavaks ühendamiseks ridapaigaldusseadmetega

• panused on 180 kraadi pööratavad

Tehnilised andmed

Tehnilised andmed

Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	2,5 mm²
kaitseklass	IP20
Max rakendustemperatuur	80 °C
Min rakendustemperatuur	-40 °C

Mõõde	2-polig
Paigaldusviis	35 mm DIN-latt
Pooluste teostus	2
Seadme signalisatsioon	puudub
võrguvorm	TN

Kõik tüübid

Kõik tüübid

Tüüp		Artikli nr.	Kogus	kl. VKE
MB 1		5096648	Tükki	1 Tükki
MB 2		5096653	Tükki	1 Tükki
MB 3		5096665	Tükki	1 Tükki
MB 4		5096680	Tükki	1 Tükki

Allalaadimised

Tooteleht MB 2 / 5096653 , 0.16MB , pdf

Juhend Piksekaitse käsiraamat , 2.10MB , pdf

Brošüür Pikse- ja ülepingekaitse maksimaalse ohutuse tagamiseks , 0.47MB , pdf

Kataloog Transientliigpinge- ja piksekaitsesüsteemid , 2.10MB , pdf

Kataloog Überspannungsschutz , 28.42MB , pdf

Valikuabi Liigpingekaitse valikutabel , 2.00MB , pdf

Tehniline teave MultiBase’i tehniline teave , 0.08MB , pdf

Laadi alla

Toote joonis MB 2 / 5096653, 49.46 kB, jpg

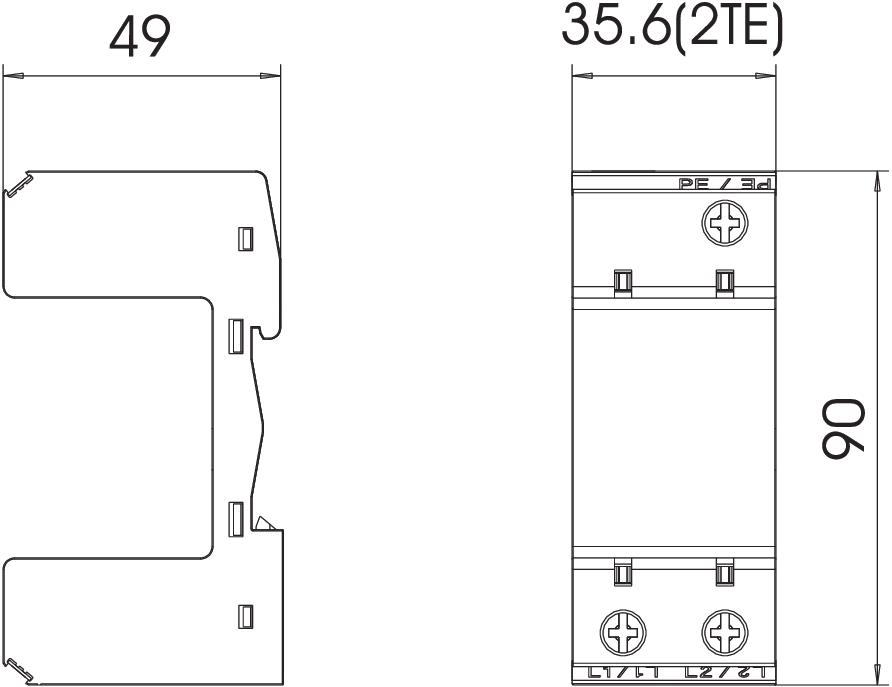

Mõõdistatud joonis MB 2 / 5096653, 33.23 kB, jpg

MB 2 / 5096653
