Muudetav tihend Pg 13,5 | M20

morepic-1

morepic-2

Muudetav tihend

Artikli nr. 2029138 | EAN 4012195167174

Artikli nr. / Tüüp

Suurus

Suurus

Toote kirjeldus

Toote kirjeldus

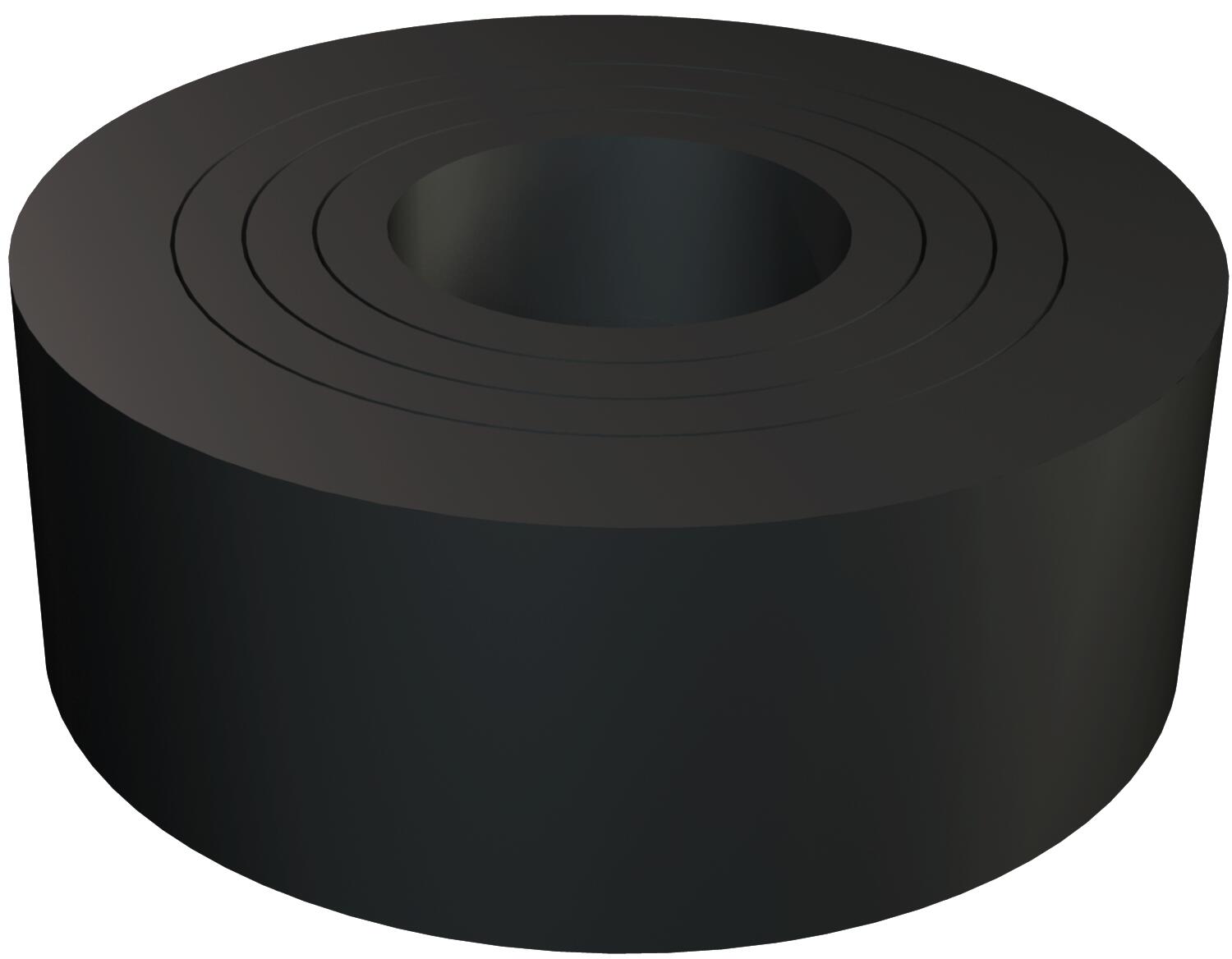

Standardile DIN 46320 vastav kummist tihendusring (väljalõigatav rõngastihend) koonushülsstihenditele.

Tehnilised andmed

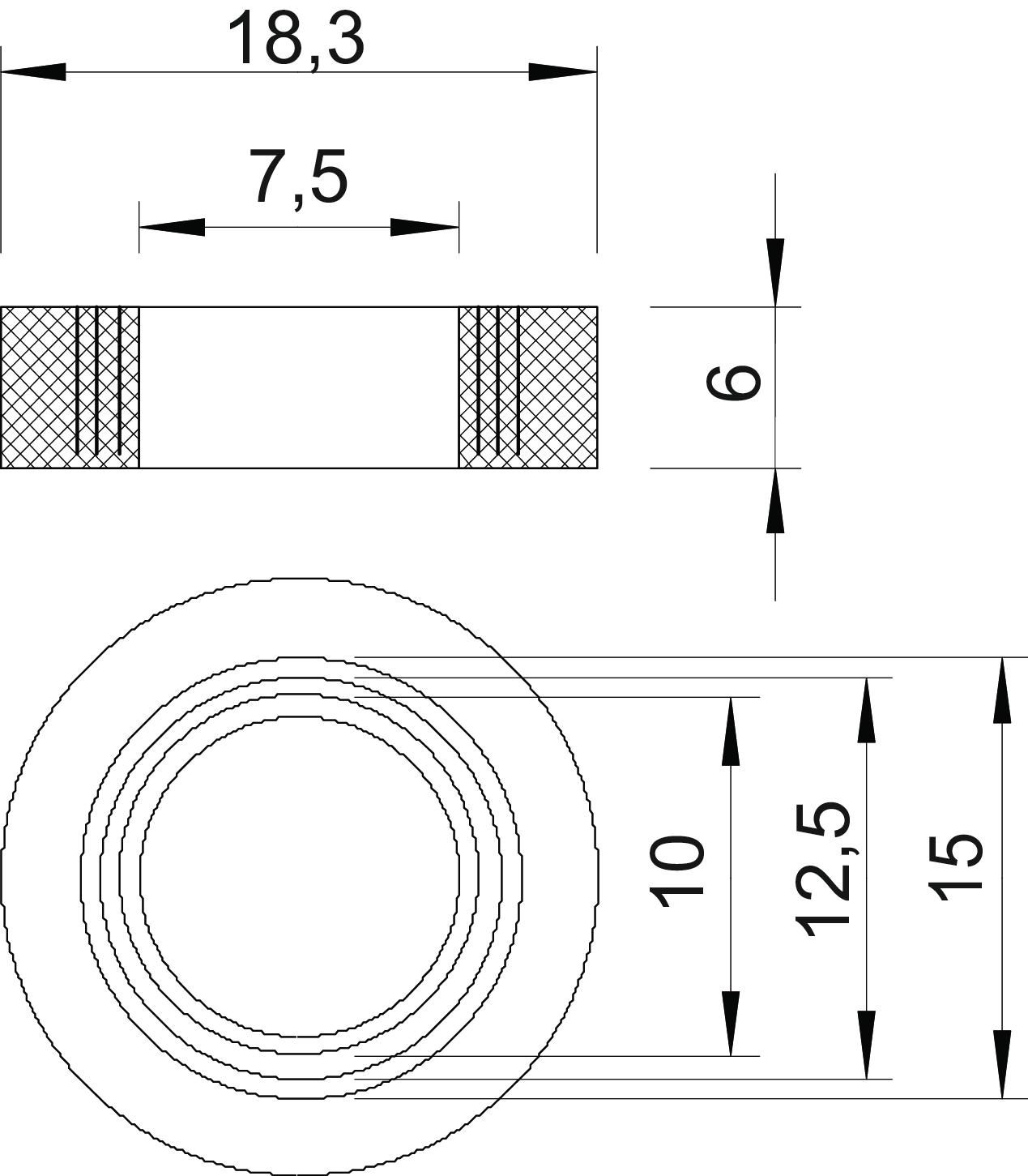

Mõõtmed

Dimension D4	12,5 mm
Materjal	Kautšukisegu
Max tihendusvahemik D	12,5 mm
Min tihendusvahemik D	7,5 mm
Mõõde	PG13,5
Mõõt D1	7,5 mm
Mõõt D2	18,3 mm

Mõõt D3	10 mm
Mõõt D5	15 mm
Mõõt H	6 mm
Suurus	M20
Suurus	Pg 13,5
Värv	must

Kõik tüübid

Kõik tüübid

Tüüp	Suurus	Suurus	Artikli nr.	Kogus	kl. VKE
107 B PG9	Pg 9	M16	2029103	Tükki	100 Tükki
107 B PG11	Pg 11	-	2029111	Tükki	100 Tükki
107 B PG13.5	Pg 13,5	M20	2029138	Tükki	100 Tükki
107 B PG16	Pg 16	M25	2029162	Tükki	100 Tükki
107 B PG21	Pg 21	-	2029219	Tükki	100 Tükki
107 B PG29	Pg 29	M32	2029294	Tükki	100 Tükki
107 B PG36	Pg 36	M40	2029367	Tükki	50 Tükki
107 B PG42	Pg 42	M50	2029421	Tükki	50 Tükki
107 B PG48	Pg 48	M63	2029480	Tükki	50 Tükki
