Nurgaühendus A2 105 | 1,25

morepic-1

morepic-2

Nurgaühendus A2

Artikli nr. 6068049 | EAN 4012196400812

Artikli nr. / Tüüp	6068049 / REV 110 A2

Kõrgus	105 mm

Pleki paksus	1,25 mm

Toote kirjeldus

Toote kirjeldus

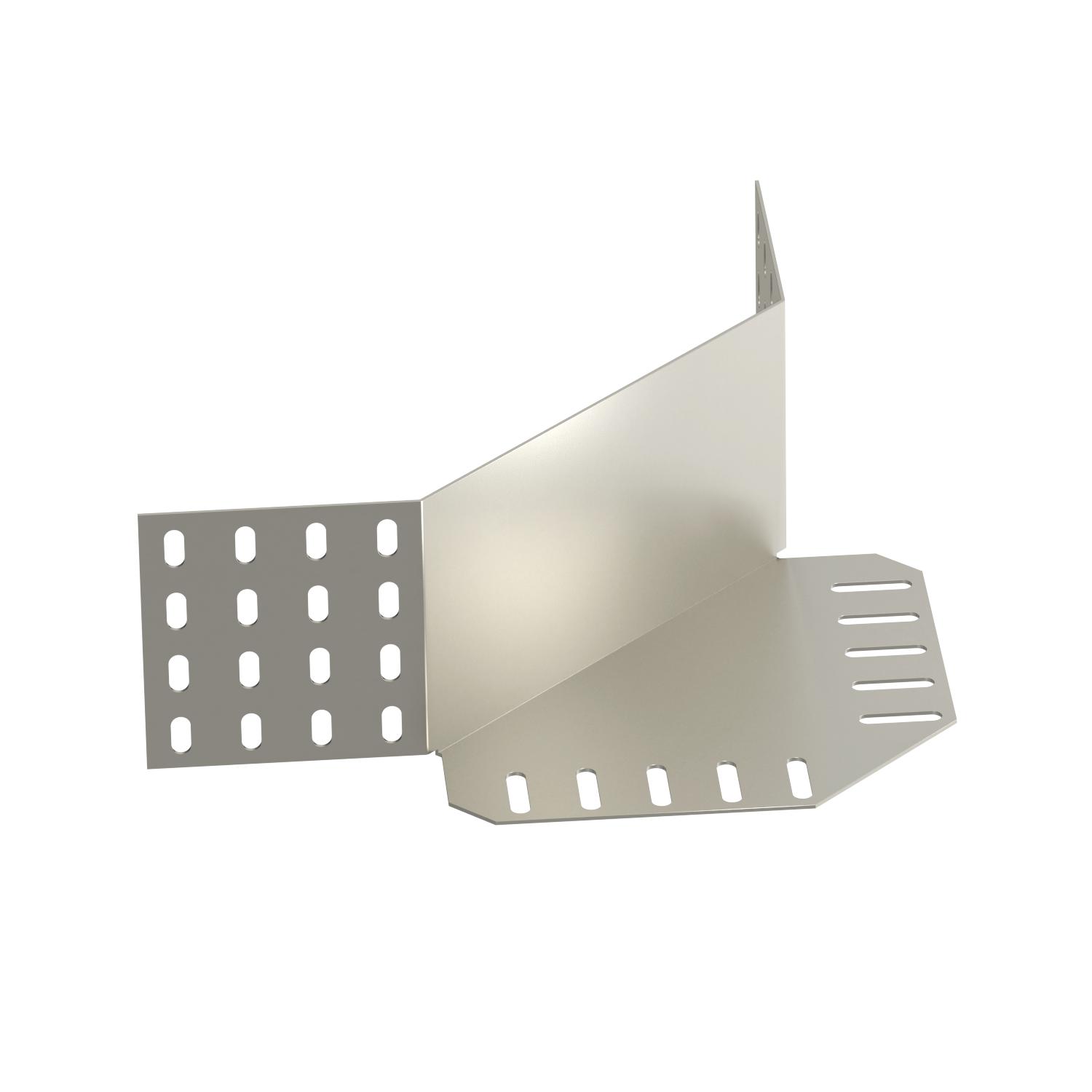

Nurgaühendus kaablirennidele küljekõrgusega 110 mm.

Tehnilised andmed

Mõõtmed

Kõrgus	105 mm
Laius	400 mm
Liigendühendus, horisontaalne	ei
Liigendühendus, vertikaalne	ei
Materjal	Roostevaba teras 1.4301
Mõõde	110x200
Mõõtmed	240 x 130
Mudel	Nurgaühendus
Pikkus	240 mm

Pinnakate	hele, järeltöödeldud
Pleki paksus	1,25 mm
Roostevaba teras, peitsitud	ei
Sobib kaablikandurisüsteemi kõrgusele	110 mm
Sobib kaabliredelile	ei
Sobib kaablirennile	jah
Sobib korvrennile	ei
Toimetagamine	ei
Ühendamisviis	Ühenduselement

Kõik tüübid

Kõik tüübid

Tüüp	Kõrgus	Pleki paksus	Artikli nr.	Kogus	kl. VKE
REV 110 A2	105 mm	1,25 mm	6068049	Tükki	5 Tükki

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Ümarpeapolt koos kombimutriga F	FRSB 6x12 F	6406122	Tükki	100 Tükki

Allalaadimised

Tooteleht REV 110 A2 / 6068049 , 0.21MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon REV 110 A2 / 6068049 , 0.13MB , pdf

UK-vastavusdeklaratsioonid REV 110 A2 / 6068049 , 0.09MB , pdf

Laadi alla

Montaažijuhend Rastbare Kabelrinnensysteme Magic , 11.94MB , pdf

Montaažijuhend Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis REV 110 A2 / 6068049, 39.70 kB, jpg

Mõõdistatud joonis REV 110 A2 / 6068049, 86.25 kB, jpg

REV 110 A2 / 6068049
