Märkus: seda toodet enam ei toodeta.
Uue toote leiate siit: 2003802 / HW õõnesseina seadmetoos 47

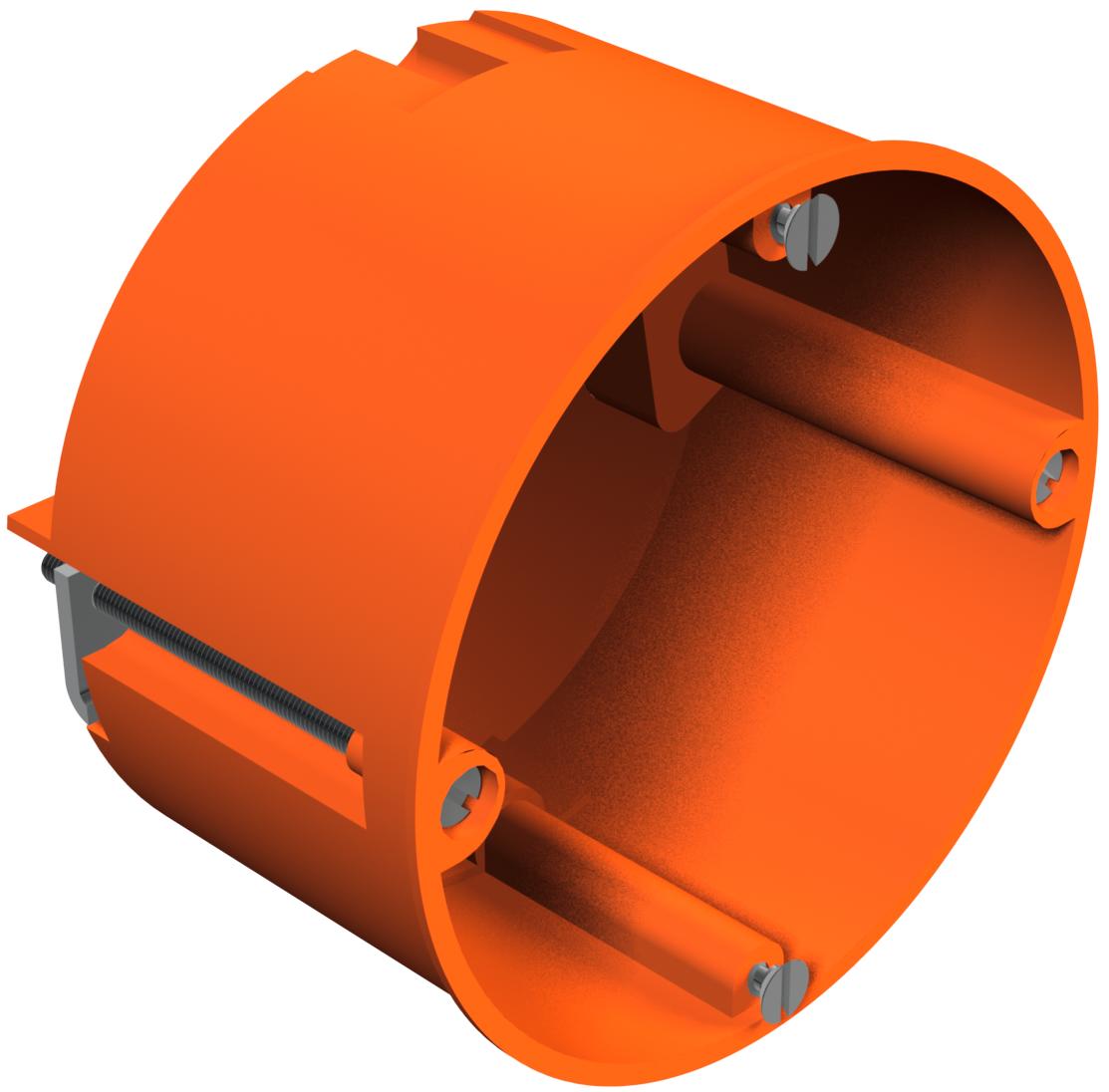

Õõnesseina seadmetoos
Artikli nr. 2003414 | EAN 4012195032779
- Toote kirjeldus
-
Toote kirjeldusÕõnesseina seadmetoos. Mõõtmed vastavalt standardile DIN 49073-1, plaadile paksusega 7-35 mm. Standardne tsentritevaheline kaugus 71 mm, võimalus ühendusotsakute kaudu läbijuhtmestamiseks seadmetooside ja seadme-ühendustooside kombinatsioonide puhul, 8 väljamurdeava NYM-kaablitele, andmesidekaablitele ja torudele Ø 20 mm. Koos topeltkruvikinnitusega kinnitatava kruvitava kaanega saab seadmetoose VDE 0606-1 kohaselt kasutada ka ühendustoosidena, kaitseklass IP30. Kaasas 12 ühendusmuhvi.
Vastavalt IEC 61670-1, IEC 61670-22 ja DIN 49073-1.
-
- Tehnilised andmed
-
Tehnilised andmed
CO₂ jalajälg (GWP) hällist väravani 0,187 kg CO₂e / 1 Tükk freesiava läbimõõt 68 mm halogeenita jah Kaanekinnitus kehtetu Kaas ilma kaitseklass IP30 Kooste ilma Kõrgus 47 mm Korpuseläbiviigu liik Tihendusmembraan Kruvidega jah Läbimõõt 68 mm Läbiviigud 8 Leegile vastupidav kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 850 °C Löögikindel ei Materjal Polüpropüleen Max Juhi ristlõige 2,5 mm² Max nimiläbilõige 2,5 mm² Min nimiläbilõige 1,5 mm² Min põrandakõrgus 47 mm Mõõde Ø68mm, H45mm Naelklambriga ei Nimipinge 400 V Otsak ilma Plommitav ei seadmekruvide vahekaugus 60 mm seadmete kinnitus Kruvid sisendite arv 8 sisestamine tagant jah Sisseviigu tüüp_ NYM-kaablite, andmekaablite ja torude väljamurdeavad Ø 20 mm. Sisude arv 1 Sobib plaadi max paksusega 35 mm Sobib plaadi min paksusega 7 mm Toimetagamine ilma Toru läbimõõdule 20 mm Tuulekindel ei Varjestusega ei Värv oranž Vorm ümar - Kõik tüübid
- Allalaadimised
-
Tooteleht HG 60 / 2003414 , 0.20MB , pdfEÜ vastavusdeklaratsioon HG 60 / 2003414 , 0.15MB , pdfREACH Vastavusdeklaratsioon HG 60 / 2003414 , 0.12MB , pdfRoHS Vastavusdeklaratsioon HG 60 / 2003414 , 0.12MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba HG 60, HG 60 MW , 0.12MB , pdf
