Päikeseenergiasüsteemi komplektplokk 1500 V DC signaalkontaktiga muu | IP20

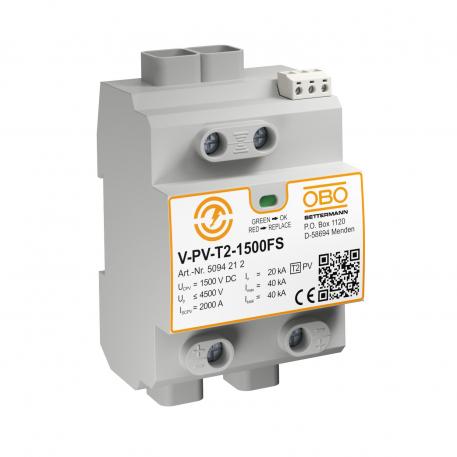

Päikeseenergiasüsteemi komplektplokk 1500 V DC signaalkontaktiga

Artikli nr. 5094212 | EAN 4012196603701

Artikli nr. / Tüüp

Pooluste teostus	muu

kaitseklass	IP20

Toote kirjeldus

Toote kirjeldus

PV-süsteemide liigpingekaitse tüüp 2

• liigpingekaitse vastavalt standardile IEC 60364-7-712 (VDE 0100-712)
• Vooluimpulsi lahendusvõime kuni 20 kA pooluse kohta ja kuni 40 kA (8/20)
• vearesistentne Y-ühendusskeem koos olekunäiduga
• FS-versioon on potentsiaalivaba ümberlülituva kontaktiga kaugsignaliseerimiseks

Kasutamine: liigpingekaitseseadmed PV-süsteemidele.

Tehnilised andmed

Ühendusvõimalused

FM-kontaktid	Veksel
Impulssvoolu nimiväärtus (8/20 µs)	20 kA
Integreeritud eelkaitse	ei
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	2,5 mm²
Juhtmetüüp liigpingekaitseseadmetele	Energiavõrk DC (PV)
kaitseklass	IP20
Kõrgus	120 mm
Lahendusvool (8/20 µs) [kokku]	40 kA
Laius	71,2 mm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp2
LPZ	1→2
Maksimaalne lahendusvool (8/20 μs)	40 kA
Max PV-pinge	1500 V
Max rakendustemperatuur	80 °C
Min rakendustemperatuur	-40 °C
Mõõde	1500V DC
Mudel	Y-ühendusskeem + signaalkontakt
OBO nimikoormusvool (sisestus-/väljastusklemm)	50 A
Paigaldusviis	35 mm DIN-latt
Peene paindliku juhtme max läbilõige	35 mm²

Peene painduva juhtme min läbilõige	2,5 mm²
Pikkus	65,5 mm
Plahvatuskindel mudel	ei
Pooluste teostus	muu
Seadme signalisatsioon	optiline
Signaalkontaktiga	jah
Suurim talitluspinge DC	1500 V
Testiklass, tüüp 1	ei
Testiklass, tüüp 2	jah
Testiklass, tüüp 3	ei
väljapuhuv	ei
Värv	hall
vastuvõtuaeg	<25 ns
Võrgu tüüp, DC	jah
Võrgu tüüp, IT	ei
Võrgu tüüp, muu	ei
Võrgu tüüp, TN	ei
Võrgu tüüp, TN-C	ei
Võrgu tüüp, TN-C-S	ei
Võrgu tüüp, TN-S	ei
Võrgu tüüp, TT	ei
võrguvorm	DC
