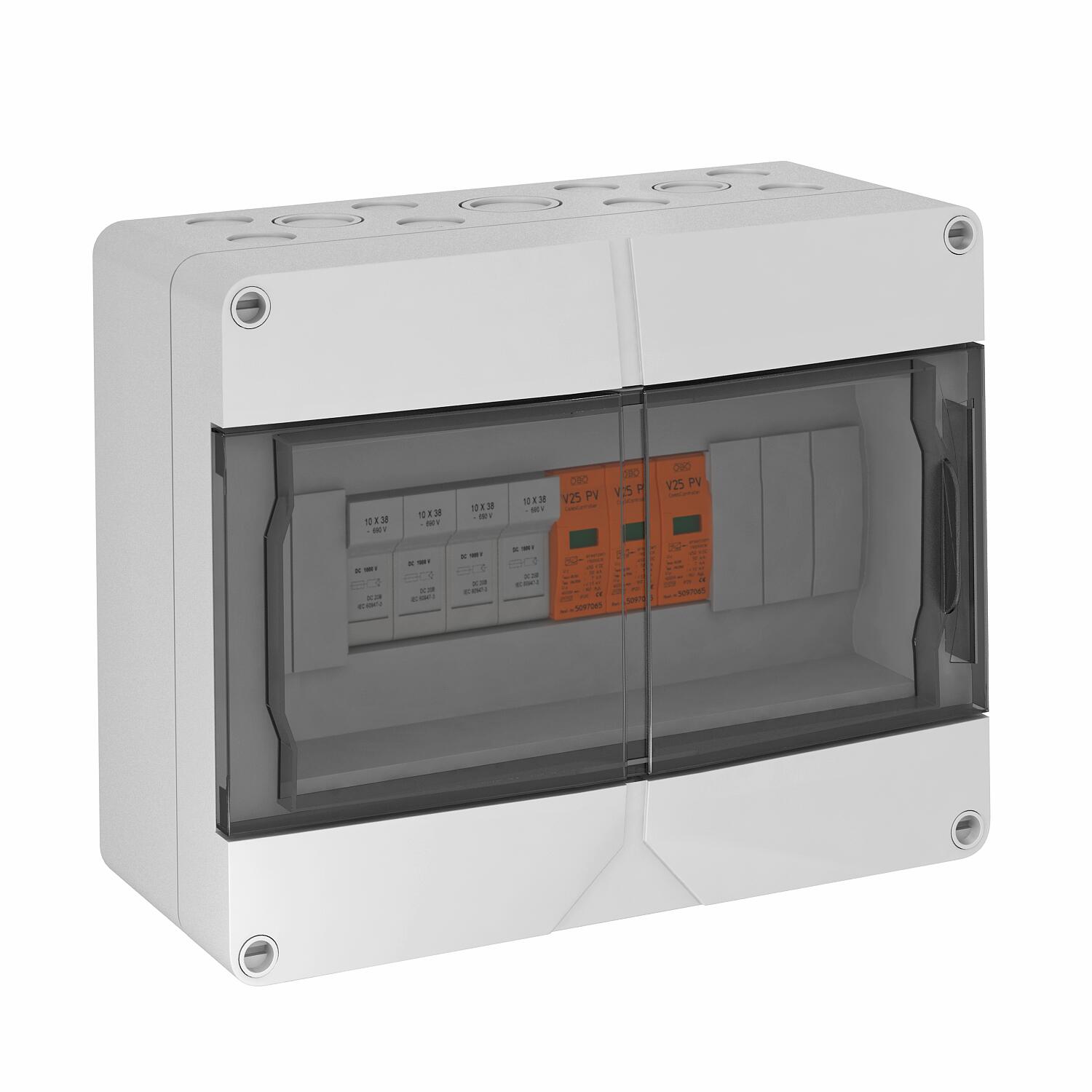

Päikeseenergiasüsteemi korpus 4 kaitsmehoidikuga V25, 900 V IP65

Päikeseenergiasüsteemi korpus 4 kaitsmehoidikuga V25, 900 V

Artikli nr. 5088640 | EAN 4012196422654

Artikli nr. / Tüüp	5088640 / VG-BC PV900KS4

kaitseklass	IP65

Toote kirjeldus

Toote kirjeldus

Süsteemilahendus FV-süsteemi kaitsmetega (komplekteerimata) päikeseenergiasüsteemide vahelditele 1 MPP-jälgijaga

• vearesistentne Y-lülitus VDE 0100-712 (50539-12) kohaselt
• madal DC-kaitsetase: < 3,0 kV (Uoc max = 900 V DC koos V25-B+C/0-450PV-ga)
• (+)-poolus 4 päikeseenergiasüsteemi kaitsme 10 × 38 mm kaudu (komplekteerimata), 900 V DC kaitstud
• 4 (–)-poolust klemmikohtade kaudu 6 mm²-le korpuses paralleelselt ühendatud, kuni 30 A DC klemmi kohta
• eelmonteeritud polükarbonaadist korpuses (IP65), UV-kindel välistingimustes kasutamiseks, koos läbiviikude komplektiga

FV-süsteemide vaheldi DC-kaitseks.
Tuule, jää, temperatuuri või päikese tõttu kondensatsioonivee tekkimise riski korral tuleb rakendada lisaabinõusid.

Tehnilised andmed

Ühendusvõimalused

Anschlussart Generatoranschlusskasten	Tension spring terminal
Arvutuslik välguvool (10/350 μs)	7 kA
CO₂ jalajälg (GWP) hällist väravani	1,8586 kg CO₂e / 1 Tükk
Entries per MPPT	4
Exits per MPPT	4
Impulssvoolu nimiväärtus (8/20 µs)	30 kA
Jäiga (ühe-/mitmekordse) juhtme max läbilõige	6 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige	0,5 mm²
jälgimisfunktsioon	ei
Juhtmetüüp liigpingekaitseseadmetele	Energiavõrk DC (PV)
kaitseklass	IP65
Kaitsemäär IK-kood	IK07.
Kõrgus	200 mm
Korpuse materjal	PC
Laius	250 mm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt	klass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11	Tüüp 1+2
LPZ	1→2
Maksimaalne lahendusvool (8/20 μs)	50 kA
Max DC sisendpinge	900 V
Max rakendustemperatuur	80 °C
Max sisendvool stringi kohta	30 A
Max väljundvool	30 A
Min rakendustemperatuur	-40 °C
Mõõde	900V DC
Mudel	Tüüp 1+2 korpuses kaitsmete hoidikuga (komplekteerimata)
Number of MPPTs	1

Paigaldusviis	komplekteeritud, korpuses
Rakendustemperatuuri vahemiku max	40 °C
Rakendustemperatuuri vahemiku min	-25 °C
Seadme signalisatsioon	optiline
Signaalkontaktiga	ei
sisendite arv	4
Sisseviigu tüüp	Hülsstihend
stringi sisendite arv	4
Sügavus	122 mm
Suurim talitluspinge DC	900 V
Testiklass, tüüp 1	jah
Testiklass, tüüp 2	jah
Testiklass, tüüp 3	ei
varustatud koormus-lahklülitiga	ei
Värv	helehall; RAL 7035
vastuvõtuaeg	<25 ns
Võimsuse tõtsmiste arv	16
Võrgu tüüp, DC	jah
Võrgu tüüp, IT	ei
Võrgu tüüp, muu	ei
Võrgu tüüp, TN	ei
Võrgu tüüp, TN-C	ei
Võrgu tüüp, TN-C-S	ei
Võrgu tüüp, TN-S	ei
Võrgu tüüp, TT	ei
võrguvorm	DC
