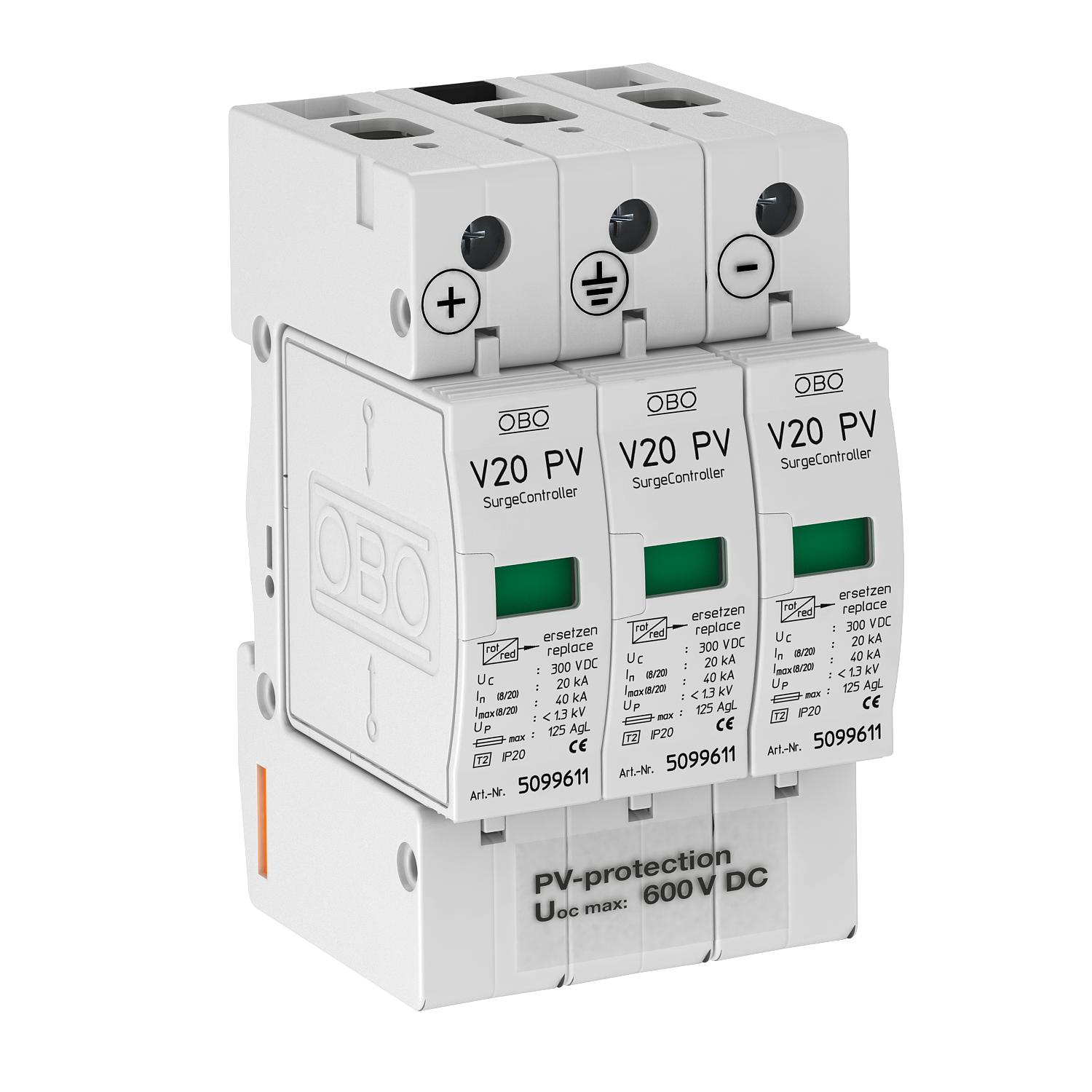

Päikeseenergiasüsteemi liigpingepiirik V20, 600 V DC

Artikli nr. 5094605 | EAN 4012195708872

3
IP20
Toote kirjeldus

Toote kirjeldus

V20 liigpingepiirik, tüüp 2, FV-süsteemide jaoks

• pistikühendusega varistor-ärajuhiga lahutusseadme üksus

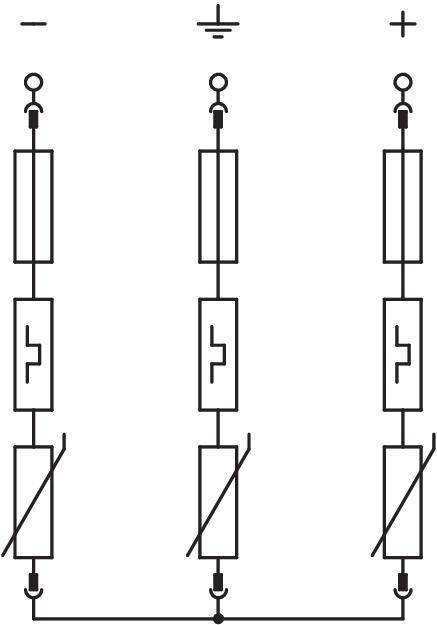

• vearesistentne Y-lülitus kasutamiseks VDE 0100-712 (EN 50539-12) kohaselt
• liigpingekaitse-potentsiaaliühtlustuseks VDE 0100-443 (IEC 60364-4-44) kohaselt
• lahendusvool kuni 40 kA (8/20) pooluse kohta
• madal DC-kaitsetase: < 2,6 kV (Uoc max = 600 V DC)
• ärajuht, termodünaamilise lahutusseadise ja optilise talitlusnäidikuga kokkupistetav
• kapseldatud tsinkoksiid-varistor-ärajuht jaotuskorpustes kasutamiseks

Kasutamine: ilma või eraldi isoleeritud piksekaitsesüsteemiga FV-süsteemid
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Üleminek LPZ 1 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Impulssvoolu nimiväärtus (8/20 µs) 20 kA
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm²
Juhtmetüüp liigpingekaitseseadmetele Energiavõrk DC (PV)
kaitseklass IP20
Kaitsetase soon - maa < 2,6 V
Kaitsetase soon - soon < 2,6 V
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp2
LPZ 1→2
Maksimaalne eelkaitse 125 A
Maksimaalne lahendusvool (8/20 μs) 40 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Mõõde 600V DC
Mudel 3 poolusega päikeseenergiasüsteemide jaoks
Paigaldusviis 35 mm DIN-latt
Peene painduva juhtme min läbilõige 25 mm²
Pooluste teostus 3
Seadme signalisatsioon optiline
Signaalkontaktiga ei
Suurim talitluspinge DC 600 V
Testiklass, tüüp 2 jah
väljapuhuv ei
vastuvõtuaeg <25 ns
Võrgu max liigvoolu kaitse 125
võrguvorm muu
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus kaitseklass Artikli nr. Kogus kl. VKE
V20-C 3PHFS-600 3 IP20 5094576
1 Tükki
V20-C 3PH-600 3 IP20 5094605
1 Tükki
