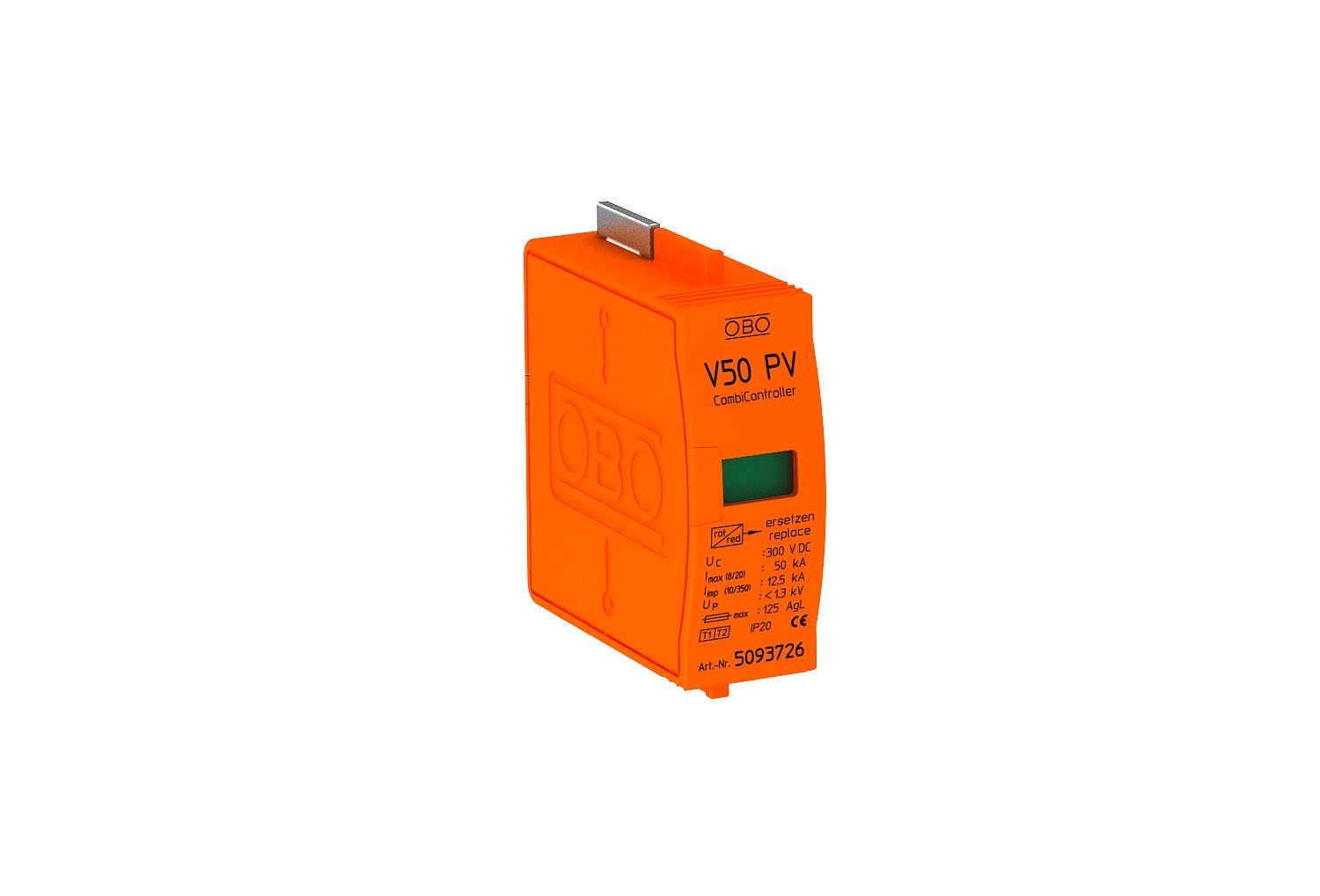

Päikeseenergiasüsteemi panus – välgu- ja liigpingepiirik tüüp 1+2

Artikli nr. 5093726 | EAN 4012195708841

5093726 / V50-B+C 0-300PV
1
280 V
IP20
Toote kirjeldus

Toote kirjeldus

CombiController panus – tüüp 1+2 kombipiirik fotoelektrilistele süsteemidele

• liigpinge-potentsiaaliühtlustuseks vastavalt VDE 0100-443 (IEC 60364-4-44)
• lahendusvool kuni 12,5 kA (10/350) ja 50 kA (8/20) pooluse kohta
• madal DC kaitsenivoo: < 1,3 pooluse kohta (Y-lülitus: 2,6 KV ja Uoc max = 600V DC)
• termodünaamilise lahutusseadme ja optilise funktsioneerimisnäiduga piirik
• kapseldatud, väljapuhketa tsinkoksiid-varistor-piirik jaotuskeskustes kasutamiseks
• suur voolujuhtivusvõime koos pika elueaga

Kasutamine: piksekaitsesüsteemiga PV-süsteemid
Panus
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kombineeritud kaitseseade tüüpidest 1 ja 2
  • Üleminek LPZ 0 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Arvutuslik välguvool (10/350 μs) 12,5 kA
Arvutuslik välguvool (10/350) [kokku] 12,5 kA
Impulssvoolu nimiväärtus (8/20 µs) 30 kA
Impulssvoolu nimiväärtus (8/20 µs) [L-N] 30 kA
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm²
kaitseklass IP20
Kaitsetase [L-N] ≤1,3
Lahendusvool (8/20 µs) [kokku] 30 kA
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2
LPZ 0→2
Maksimaalne eelkaitse 125 A
Maksimaalne lahendusvool (8/20 μs) 50 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Mõõde 300V DC
Mudel 1-pooluseline, FV-panus Y-baasiga kuni 600 V DC
Pooluste teostus 1
Suurim talitluspinge AC 280 V
Suurim talitluspinge DC 300 V
vastuvõtuaeg <25 ns
Võrgu max liigvoolu kaitse 125
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
V50-B+C 0-300PV 1 280 V IP20 5093726
1 Tükki
