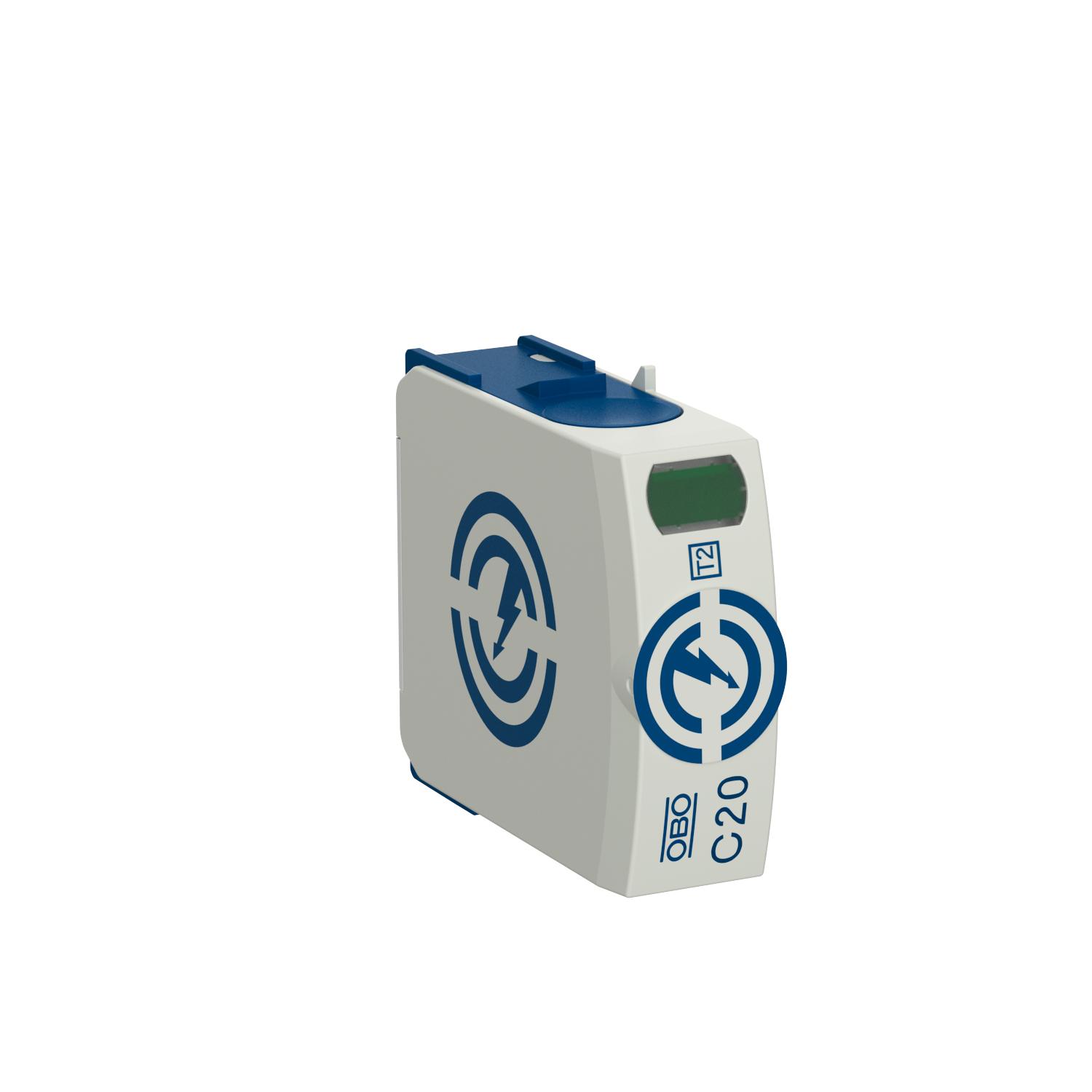

Panus C20

Artikli nr. 5095600 | EAN 4012196329694

5095600 / C20-0-255
N/PE
255 V
IP20
Toote kirjeldus
Toote kirjeldus
Panus, N-PE Liigpingepiirik tüüp 2

• Liigpingekaitse potentsiaaliühtlustuseks kooskõlas VDE 0100-443 (IEC 60364-4-44)
• Lahendusvõime kuni 40 kA (8/20) pooluse kohta tänu võimsatele varistoridele

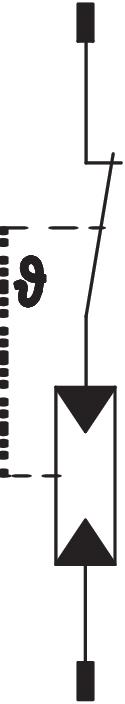

• Modulaarne, pistikühendusega panus koos lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
• FS-variantidel on potentsiaalivaba ümberlülituv kontakt kaugsignaliseerimise jaoks

Kasutamine: potentsiaaliühtlustus pea- ja jaotuskilpides.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • KEMA-KEUR, Holland
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Regulatory Compliance Mark - vastavusdeklaratsioon Austraalia / Uus-Meremaa jaoks
  • Kaitseseade vastavalt standardile DIN EN 61643-11 või IEC 61643-11
  • Üleminek LPZ 1 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Impulssvoolu nimiväärtus (8/20 µs) 20 kA
Impulssvoolu nimiväärtus (8/20 µs) [N-PE] 40 kA
Integreeritud eelkaitse ei
Järgvoolu kustutusvõime (eff) [N-PE] 0,1 kA
kaitseklass IP20
Korpuse materjal PA UL 94 V-0
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II
Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt Tüüp 4
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp2
Lühisekindel jah
Lülitusvõimsus AC 230 V; 0,5 A
Lülitusvõimsus DC 230 V; 0,1 A / 75 V; 0,5 A
Maksimaalne lahendusvool (8/20 μs) 40 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Minimaalne kaugus 1,5 mm
Mõõde 255V
Paigaldusviis põhjaelemendil
Pooluste arv 1
Pooluste teostus N/PE
Pöördemoment 4 Nm
Seadme signalisatsioon optiline
Signaalkontaktiga ei
Suurim lahendusvool (8/20 μs) [N-PE] 60 kA
Suurim talitluspinge (N_PE) 255 V
Suurim talitluspinge AC 255 V
Testiklass, tüüp 2 jah
TOV-pinge [N-PE] – withstand mode – 200 ms 1200 V
Tunnusvool AC (50/60 Hz) 230 V
väljapuhuv ei
võrguvorm muu
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
C20-0-255 N/PE 255 V IP20 5095600
1 Tükki
