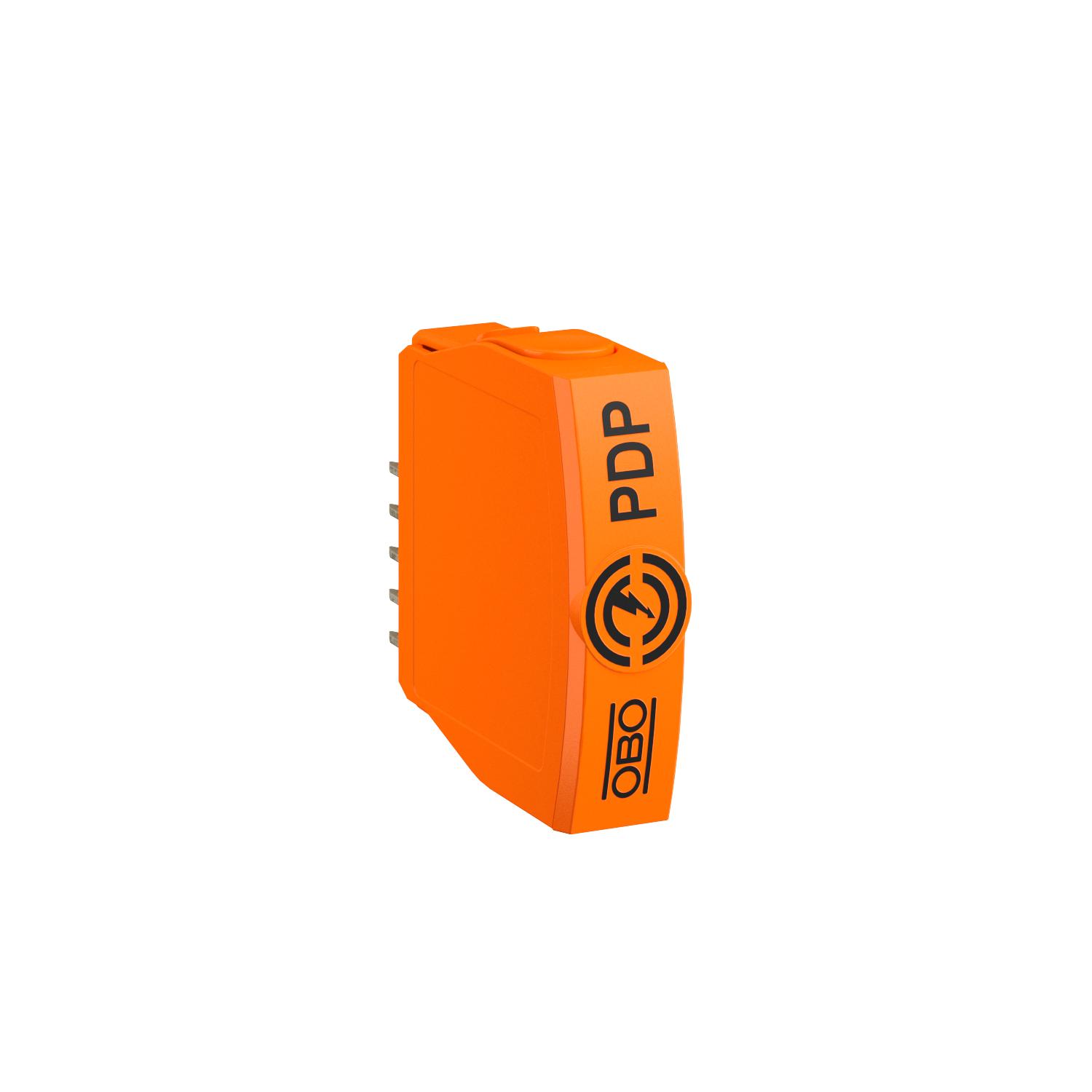

Panus PDP, 2x2-pooluseline

Artikli nr. 5080412 | EAN 4012196745890

Klemm
Toote kirjeldus

Toote kirjeldus

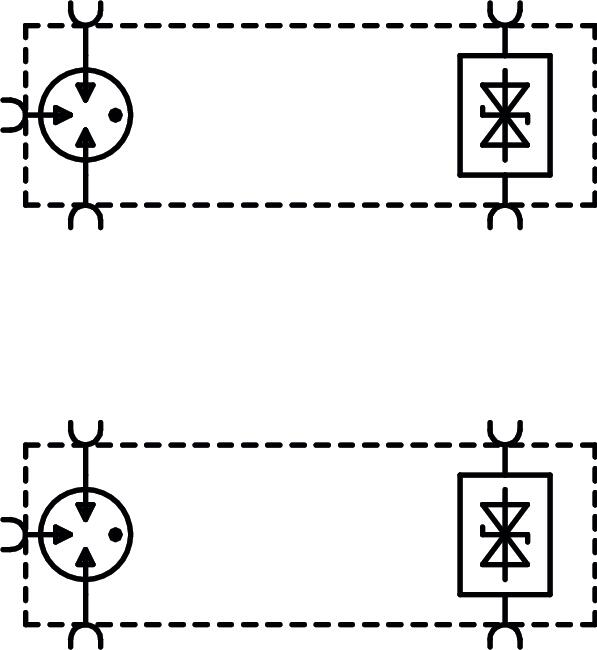

Panus, pistikühendatav andmesidejuhtmete kaitseseade tüüp 1+2/D1+C2, kasutamiseks mõõtmis-, juhtimis- ja reguleerimistehnikas

• kaitseseade mitmesoonelisele süsteemile
• sagedusvahemik kuni 100 MHz
• väike 12,5 mm ehituslaius

Kasutusala: universaalne pikse- ja liigpingekaitse andmeedastusseadmetele mõõtmis-, juhtimis- ja reguleerimistehnikas.
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Mõõte-, juhtimis- ja reguleerimisseadmed
  • Üleminek LPZ 0 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Elektriimpulsiga 2,5 kA
Impulssvoolu nimiväärtus (8/20 µs) 10 kA
Jäiga ühenduse pesa max läbimõõt 2,5 mm²
Jäiga ühenduspesa min läbimõõt 0,14 mm²
Järjestikune takistus soone kohta 1,2 Ω ± 5%
kaitseklass IP20
Kaitsetase soon - soon 130 V
Kategorie Tüüp 1+2 / D1+C2
Katsestandard IEC 61643-21
Kogu lahendusvool (10/350) 2,5 kA
Kogu lahendusvool (8/20) 20 kA

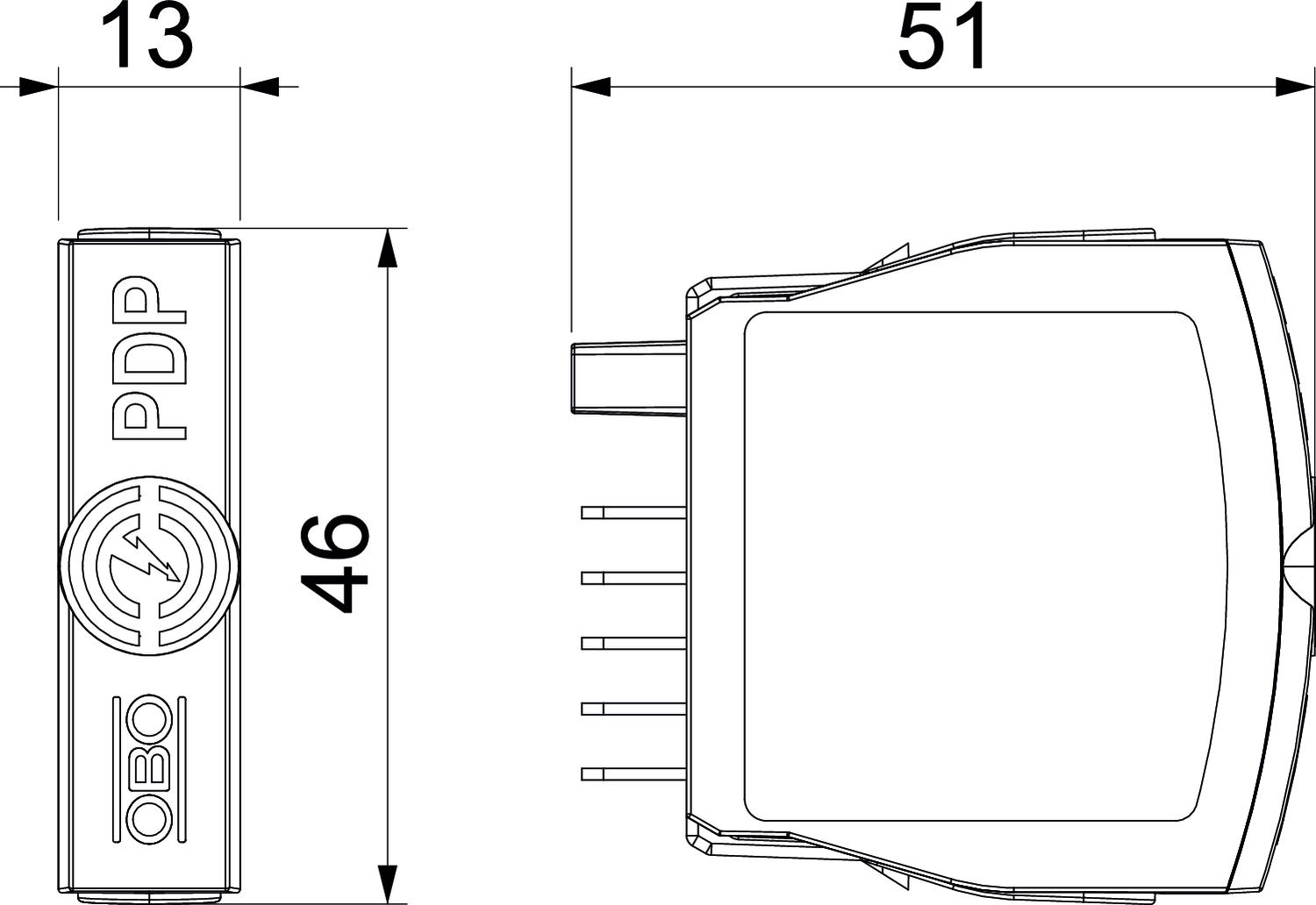

Kõrgus 46 mm
Laius 13 mm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt Klass I+II / D1+C2
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2
LPZ 0→2
Maandus: Ühenduskaabel/DIN-latt
Mahtuvus (soon-maa) ≤30 pF
Mahtuvus (soon-soon) ≤30 pF
Mitmekordse juhtme ühenduspesa max läbimõõt 2,5 mm²
Mitmekordse juhtme ühenduspesa min läbimõõt 0,14 mm²
Mõõde 12V
Nimilahendusvool (In) C2 järel (kokku) 20 kA
Nominaalne koormusvool AC 0,425 A
Nominaalne koormusvool DC 0,6 A
Painduva ühenduse pesa min läbilõige 0,14 mm²
Painduva ühenduspesa max läbimõõt 1,5 mm²
Piirsagedus 100 MHz
Pikisuunaline takistus 1.2 ± 5%
Pikkus 51 mm
pistiksüsteem Klemm
Rakendustemperatuuri vahemiku max 80 °C
Rakendustemperatuuri vahemiku min -40 °C
Seadme signalisatsioon puudub
Sisendi/väljundi montaaž Kruviklemmid
Sisestuse summutus (Insertion loss) ≤3 dB
Suurim talitluspinge AC 12 V
Suurim talitluspinge DC 16 V
Tõukevoolukindlus soon – maa 10 kV / 5 kA
Tõukevoolukindlus soon – soon 10 kV / 5 kA
Varje ühendus jah
Varjestus otse
Kõik tüübid

Kõik tüübid

Tüüp Suurim talitluspinge AC Suurim talitluspinge DC pistiksüsteem Artikli nr. Kogus kl. VKE
PDP-P-2x2-5 4,2 V 6 V Klemm 5080410
1 Tükki
PDP-P-2x2-12 12 V 16 V Klemm 5080412
1 Tükki
PDP-P-2x2-24 21 V 30 V Klemm 5080414
1 Tükki
PDP-P-2x2-48 37 V 52 V Klemm 5080416
1 Tükki
