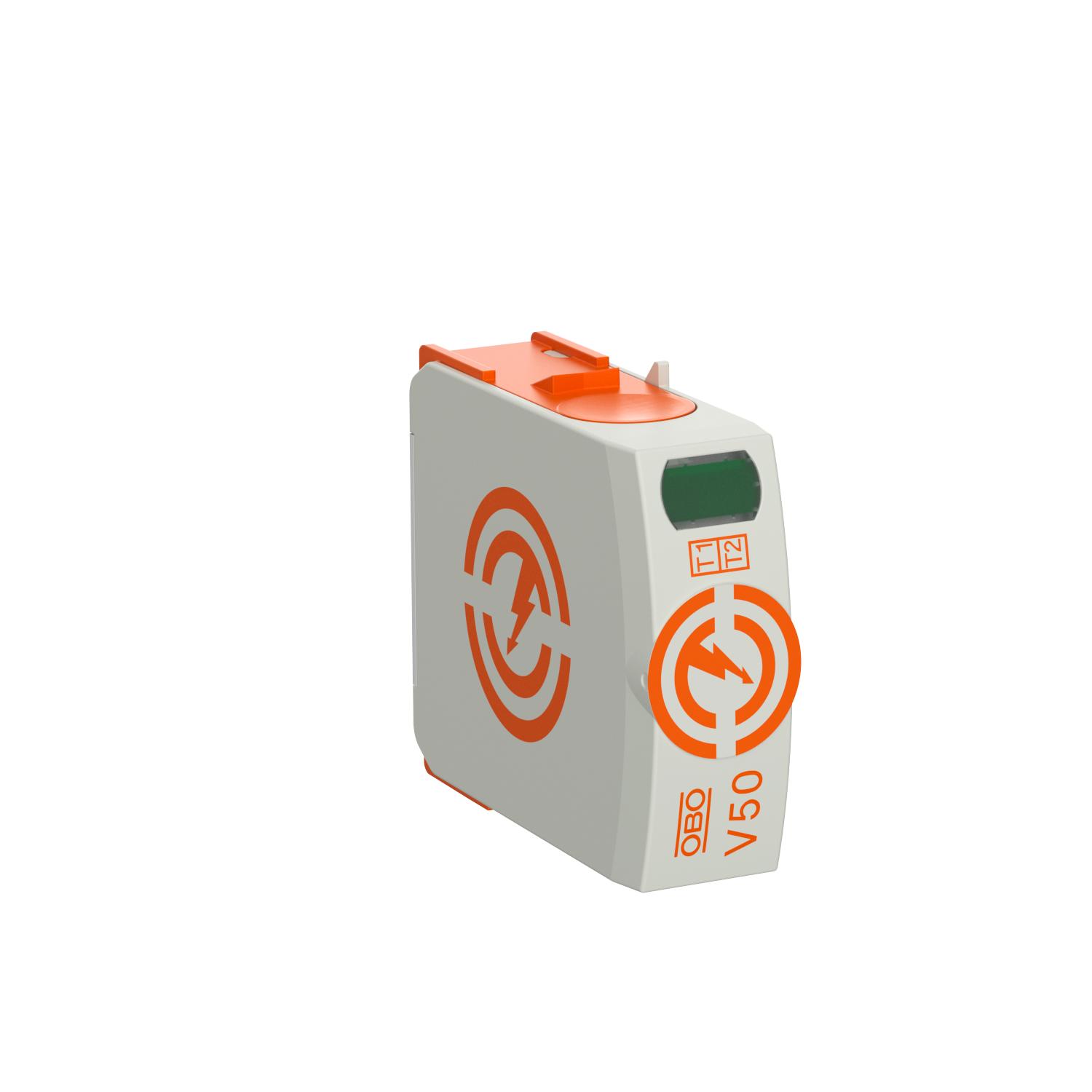

Panus V50 280 V

Artikli nr. 5093508 | EAN 4012196159598

1
IP20
Toote kirjeldus
Toote kirjeldus
Panus, tüüp 1+2
välguvoolu kombipiirik

• Piksekaitse potentsiaaliühtlustuseks VDE 0185-305 (IEC 62305) kohaselt
• Välguvoolu lahendusvõime 12,5 kA (10/350) pooluse kohta
• Modulaarne, pistikühendusega panus dünaamilise lahutusseadme ja optilise seisundinäidikuga
• Lukustusfunktsioon vibratsioonikaitsega ja pinge kodeerimisega
• Plast vastavalt UL 94 V-0
  • KEMA-KEUR, Holland
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • EurAsian Conformity
  • Regulatory Compliance Mark - vastavusdeklaratsioon Austraalia / Uus-Meremaa jaoks
  • Üleminek LPZ 0 – 2
  • Kombineeritud kaitseseade tüüpidest 1 ja 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Tehnilised andmed

Arvutuslik välguvool (10/350 μs) 12,5 kA
CO₂ jalajälg (GWP) hällist väravani 0,206 kg CO₂e / 1 Tükk
FM-klemmide max läbilõige 1,5 mm²
FM-klemmide max läbilõige 16 AWG
FM-klemmide min läbilõige 0,5 mm²
FM-klemmide min läbilõige 21 AWG
Heakskiidud VDE
Impulssvoolu nimiväärtus (8/20 µs) 30 kA
Impulssvoolu nimiväärtus (8/20 µs) [L-N] 30 kA
Integreeritud eelkaitse ei
Jääkpinge [L-N] @ 1 kA 0,7 kV
Jääkpinge [L-N] @ 12,5 kA 1 kV
Jääkpinge [L-N] @ 5 kA 0,8 kV
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 1,5 mm²
kaitseklass IP20
Kaitsetase [L-N] ≤1,3
Korpuse materjal PA UL 94 V-0
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass I+II
Liigpingekaitseseade (SPD) standardi UL 1449 kohaselt Tüüp 4
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp 1+2
Lühisekindlus max võrgupoolse ülepingekaitse korral 50 kA eff
Maksimaalne eelkaitse 160 A
Maksimaalne lahendusvool (8/20 μs) 50 kA
Max rakendustemperatuur 80 °C
Min rakendustemperatuur -40 °C
Minimaalne kaugus 1,5 mm
Mõõde 280V
Paigaldusviis 35 mm DIN-latt
Peene paindliku juhtme max läbilõige 2 AWG
Peene paindliku juhtme max läbilõige 35 mm²
Peene painduva juhtme min läbilõige 16 AWG
Peene painduva juhtme min läbilõige 1,5 mm²
Pooluste arv 1
Pooluste teostus 1
Pöördemoment 4 Nm
Seadme signalisatsioon optiline
Signaalkontaktiga ei
Suurim lahendusvool (8/20 μs) [L-N] 50 kA
Suurim talitluspinge (L-N) 280 V
Suurim talitluspinge AC 280 V
TOV-pinge [L-N] – fail safe mode – 120 min 440 V
TOV-pinge [L-N] – withstand mode – 5 s 335 V
Tunnusvool AC (50/60 Hz) 230 V
väljapuhuv ei
vastuvõtuaeg <25 ns
Võrgu max liigvoolu kaitse 160 A gL/gG
võrguvorm kõik
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus Suurim talitluspinge AC kaitseklass Artikli nr. Kogus kl. VKE
V50-0-150 1 150 V IP20 5093505
1 Tükki
V50-0-280 1 280 V IP20 5093508
1 Tükki
V50-0-320 1 320 V IP20 5093509
1 Tükki
V50-0-385 1 385 V IP20 5093510
1 Tükki
