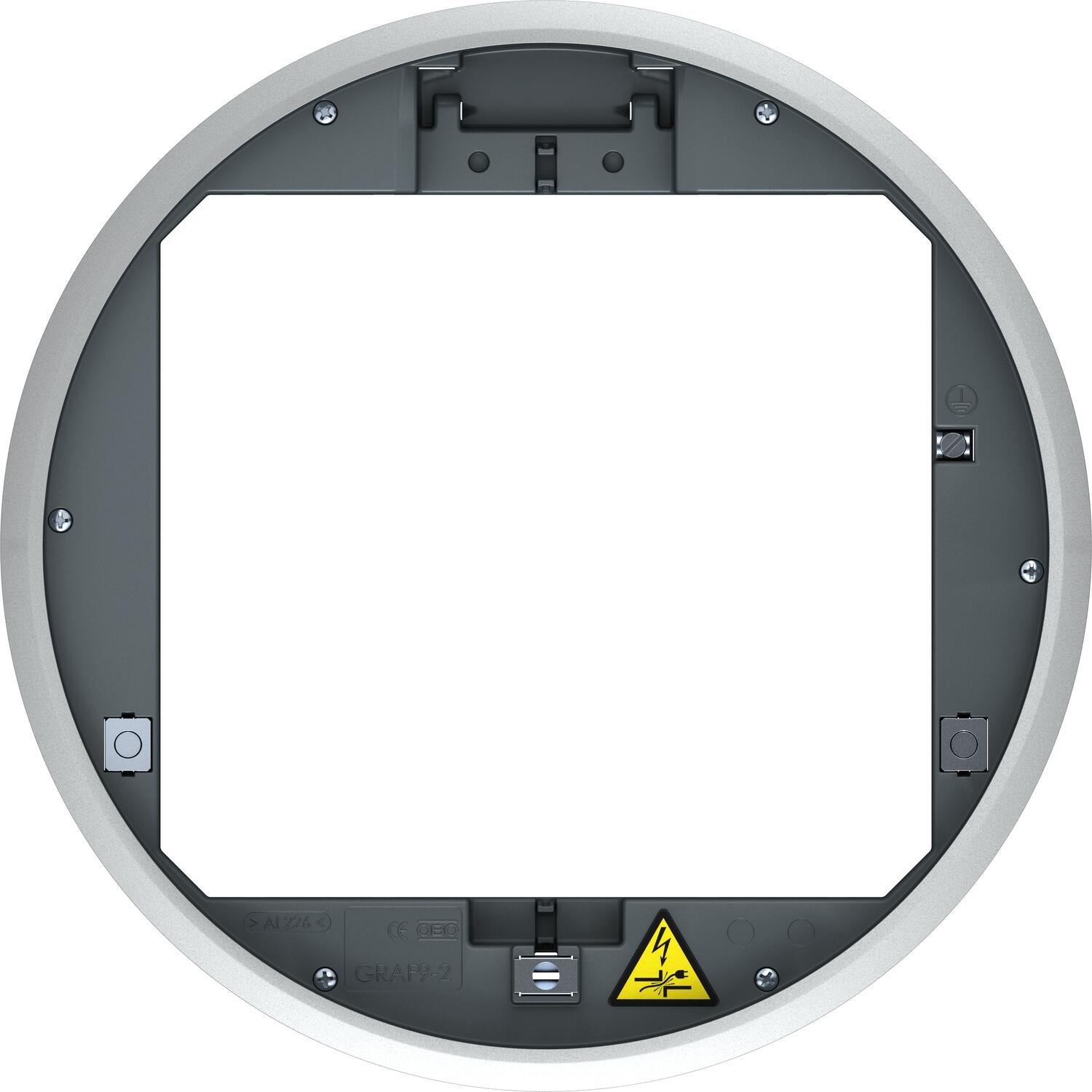

Põrandakarp GRAF9 universaalne, märjalt hooldatav koos struktuurkaanega
Artikli nr. 7405746 | EAN 4012195866985
- Toote kirjeldus
-
Toote kirjeldus
Tuubusega põrandakarp märgpuhastusega põrandatele kuni 12 Modul 45 üksikseadme jaoks kolmes seadmekarbis UT4, kasutus kanali- ja põrandasüsteemides siseruumides.
Tuubusega seadmekarp märghooldatavasse põrandasse, 3-paigaldussiinipaariga, paigaldustoe MT9 paigaldamiseks. Paigaldada saab kolm katteplaati tüüp APMT5.
-
- Tehnilised andmed
-
Tehnilised andmed
Avamismehhanism Pöördfiksaator Heakskiidud VDE Juhtmeväljaviigu teostus Süvistatav tuubus Kaitseaste (IP) kasutamata olekus IP45 Kaitseaste (IP) kasutuses olekus IP20 Kaitsemäär IK-kood IK10. Materjal Alumiiniumsurvevalu Min põrandakõrgus 80 mm Mõõde Ø325x74 Mudel ümar Nimisuurus põrandakarpidele R9 Paigaldamissügavus 80 mm Paigaldatavate seadmete arv 12 Paigaldusläbimõõt 305 Paigaldussüsteemi tüüp UT4 Põhjahooldus märg Põrandakatte kaitseraam jah Põrandakattesüvendiga ei Raami teostus Vaibakaitseraamid Seadmekarpide arv 3 Sobib märghoolduseks jah Sobib õõnespõrandasse paigaldamiseks jah Sobib pealt kaetavale põrandaspaigalduskanalile jah Sobib põranda tasapinnas suletud põrandaspaigalduskanalile jah Sobib põrandasisesele paigalduskanalile jah Sobib topeltpõrandasse paigaldamiseks jah Tihendi paigaldusvõimalus jah Tugev teostus jah Välisläbimõõt 325 mm Värv terashall; RAL 7011 Vertikaalne koormus, suur pind kuni 10 000 N Vertikaalne koormus, väike pind kuni 3 000 N - Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm
UT3 45 3 7408723 1 Tükki
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm
UT4 45 4 7408727 1 Tükki - Allalaadimised
-
Tooteleht GRAF9-2 U 7011 / 7405746 , 0.27MB , pdfREACH Vastavusdeklaratsioon GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfRoHS Vastavusdeklaratsioon GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfMärgiste kasutamise luba VDE-märgiste kasutamise luba GRAF 9 , 0.28MB , pdfMontaažijuhend Paigaldusjuhend GRAF9-2 , 0.35MB , pdfKasutusjuhend PF-G kasutusjuhend , 2.00MB , pdfSelle toote kohta pole tellimisvorme saadaval
