Potentsiaaliühtlustuslatt välistingimustes kasutamiseks, metallist jalusplaat

Artikli nr. 5015105 | EAN 4012196587292

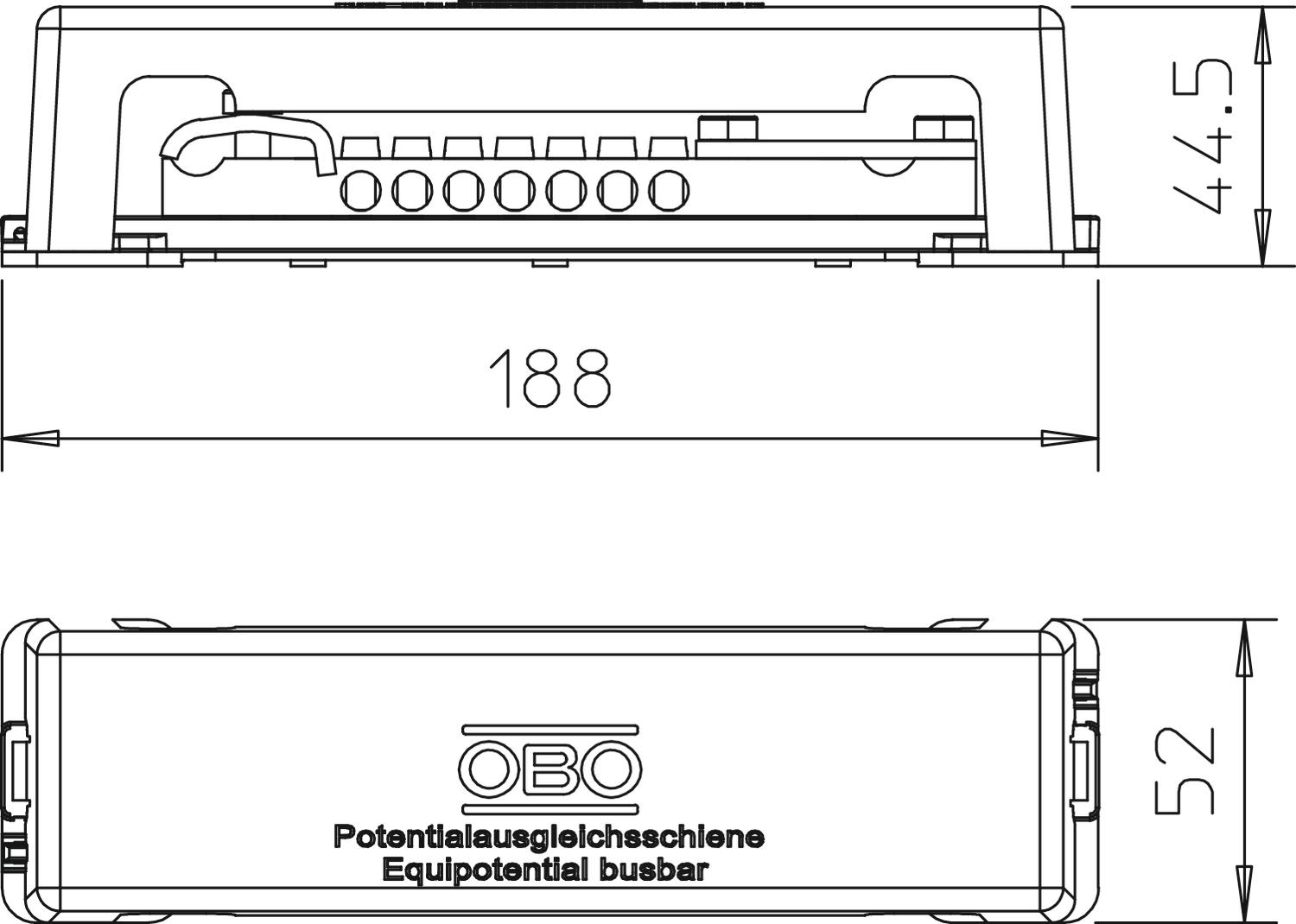

5015105 / 1809 AM
188 mm
52 mm
44,5 mm
must
Toote kirjeldus
Toote kirjeldus
Potentsiaaliühtlustuslatt potentsiaaliühtlustuseks vastavalt DIN VDE 0100-410/-540 ning piksekaitse potentsiaaliühtlustuseks vastavalt DIN VDE 0185-305

• polüstüroolist kattepaneel
• terasest alusplaat, tsink-raud pind
• värv: must, UV-kindel
• VA-st poldid ja pealised
• välguvoolukindel 100 kA (10/350)

Ühendusvõimalused:
• 7 ühe või mitme soonega juhet kuni 25 mm² või kiudjuhtmed kuni 16 mm²
• 1 ümarjuht Rd 8-10
• 1 lameriba kuni FL30 või ümarjuht Rd 8–10
  • Välguvoolu suhtes katsetatud
  • halogeenivaba, ei sisalda kloori, fluori ja broomi
Tehnilised andmed

Tehnilised andmed

Klemmi materjal Teras
Klemmi pealispind galvaaniliselt tsingitud
Konstruktsioonitüüp Püsiehitus
Kontaktliistu materjal Messing
Kontaktliistu pealispind nikeldatud
Kõrgus 44,5 mm
Laius 52 mm
Materjal Roostevaba teras 1.4301
Mõõde 188mm
Mudel kattega
Pikkus 188 mm
Ühenduste arv, juhe kuni 25 mm², jäik 7
Ühenduste arv, ribaterast kuni 30 mm 1
Ühenduste arv, ümarjuht 8–10 mm 1
Ühenduste arv, ümarjuht, kokku 1
Välguvoolu lahendusvõime H/100 kA
Värv must
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Värv Artikli nr. Kogus kl. VKE
1809 AM 188 mm 52 mm 44,5 mm must 5015105
1 Tükki
