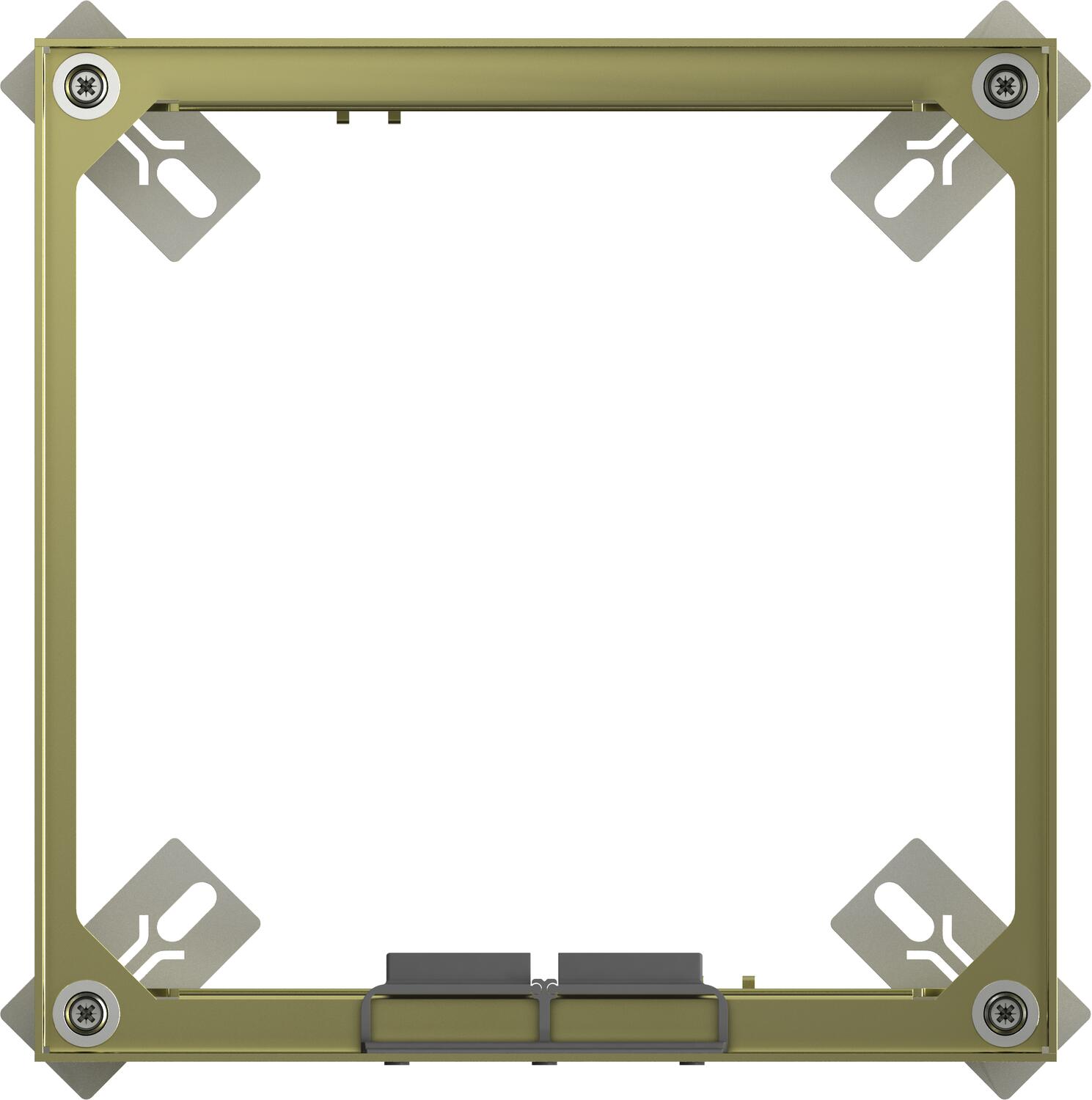

Reguleeritava kõrgusega kassett juhtmeväljaviiguga, RKSN, messing

Artikli nr. 7409214 | EAN 4012195867180

Pööratav kaabli väljaviik
9
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega kasset nimisuurusega 9, juhtmeväljaviiguga, paigaldusseadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse.
Kolme universaalse seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45® seadme jaoks.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Pööratav kaabli väljaviik
Juhtmeväljaviikude arv 1
Kaitseaste (IP) kasutamata olekus IP40
Kaitseaste (IP) kasutuses olekus IP20
Kaitsemäär IK-kood IK10.
Lahtisidestatav ei
Laius 243 mm
Laius paigaldusmõõt 244 mm
Materjal Messing
Max joondusvahemik 155 mm
Max põrandakõrgus 155 mm
Min joondusvahemik 110 mm
Min põrandakõrgus 110 mm
Mõõde 243x243mm
Mõõt h 110 mm
Mudel ruudukujuline
Nimisuurus põrandakarpidele 9
Nimiväärtus 350 mm
Paigaldamissügavus 110 mm
Paigaldatavate seadmete arv 12
Paigaldussüsteemi tüüp UT4
Pikkus 243 mm
Pikkus paigaldusmõõt 244 mm
Põhjahooldus kuiv
Põrandakatte paksus 25 mm
Seadmekarpide arv 3
Sobib õõnespõrandasse paigaldamiseks jah
Sobib topeltpõrandasse paigaldamiseks jah
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 10 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe jah
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Max põrandakõrgus Põrandakatte paksus Mõõt h Juhtmeväljaviigu teostus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKSN2 9 MS 20 105 mm 150 mm 20 mm 105 mm Pööratav kaabli väljaviik 9 7409212
1 Tükki
RKSN2 9 MS 25 110 mm 155 mm 25 mm 110 mm Pööratav kaabli väljaviik 9 7409214
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Reguleerimiselement RKNEV2 Reguleerimiselement RKNEV2 RK NEV2 110 7405815
1 PÜ
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm UT4 45 4 7408727
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
