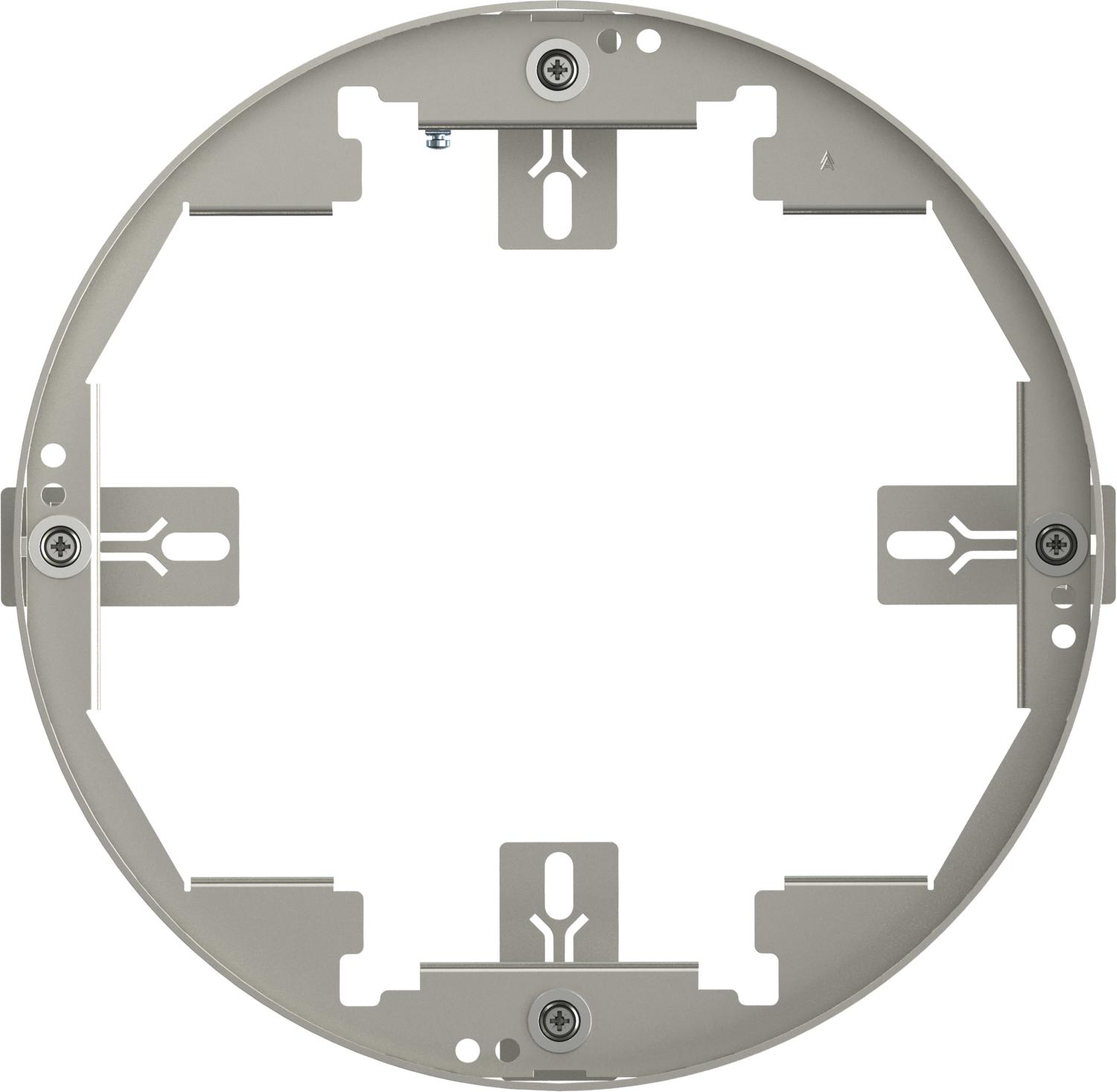

Reguleeritava kõrgusega kassett juhtmeväljaviiguga, RKSR, roostevaba teras

Artikli nr. 7409270 | EAN 4012195867487

7409270 / RKS2 R7 V25
110 mm
155 mm
25 mm
R7
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega kassett nimisuurusega R7, juhtmeväljaviiguga, paigaldusseadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse.
Reguleeritava kõrgusega kassett juhtmeväljaviiguga Paigaldada saab kaks APMT2-katteplaati ja ühe APMT5-katteplaadi. Kahe seadmekarbi UT3 ja ühe UT4 paigaldamiseks 7 kanderõnga/kandeaasaga üksikpaigaldusseadme või kümne Modul 45 seadme jaoks.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Pööratav kaabli väljaviik
Juhtmeväljaviikude arv 1
Kaitseaste (IP) kasutamata olekus IP40
Kaitseaste (IP) kasutuses olekus IP20
Kaitsemäär IK-kood IK10.
Lahtisidestatav ei
Laius 274 mm
Materjal Roostevaba teras 1.4301
Max joondusvahemik 155 mm
Max põrandakõrgus 155 mm
Min joondusvahemik 110 mm
Min põrandakõrgus 110 mm
Mõõde Ø275mm
Mõõt h 110 mm
Mudel ümar
Nimisuurus põrandakarpidele R7
Paigaldamissügavus 110 mm
Paigaldatavate seadmete arv 10
Paigaldusläbimõõt 275
Paigaldussüsteemi tüüp UT3 / UT4
Pikkus 274 mm
Põhjahooldus kuiv
Põrandakatte paksus 25 mm
Seadmekarpide arv 3
Sobib õõnespõrandasse paigaldamiseks jah
Sobib topeltpõrandasse paigaldamiseks jah
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 5 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe jah
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Max põrandakõrgus Põrandakatte paksus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKS2 R7 V25 110 mm 155 mm 25 mm R7 7409270
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Reguleerimiselement RKNEV2 Reguleerimiselement RKNEV2 RK NEV2 110 7405815
1 PÜ
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm UT3 45 3 7408723
1 Tükki
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm UT4 45 4 7408727
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
