Märkus: seda toodet enam ei toodeta.
- Toote kirjeldus
-
Toote kirjeldus

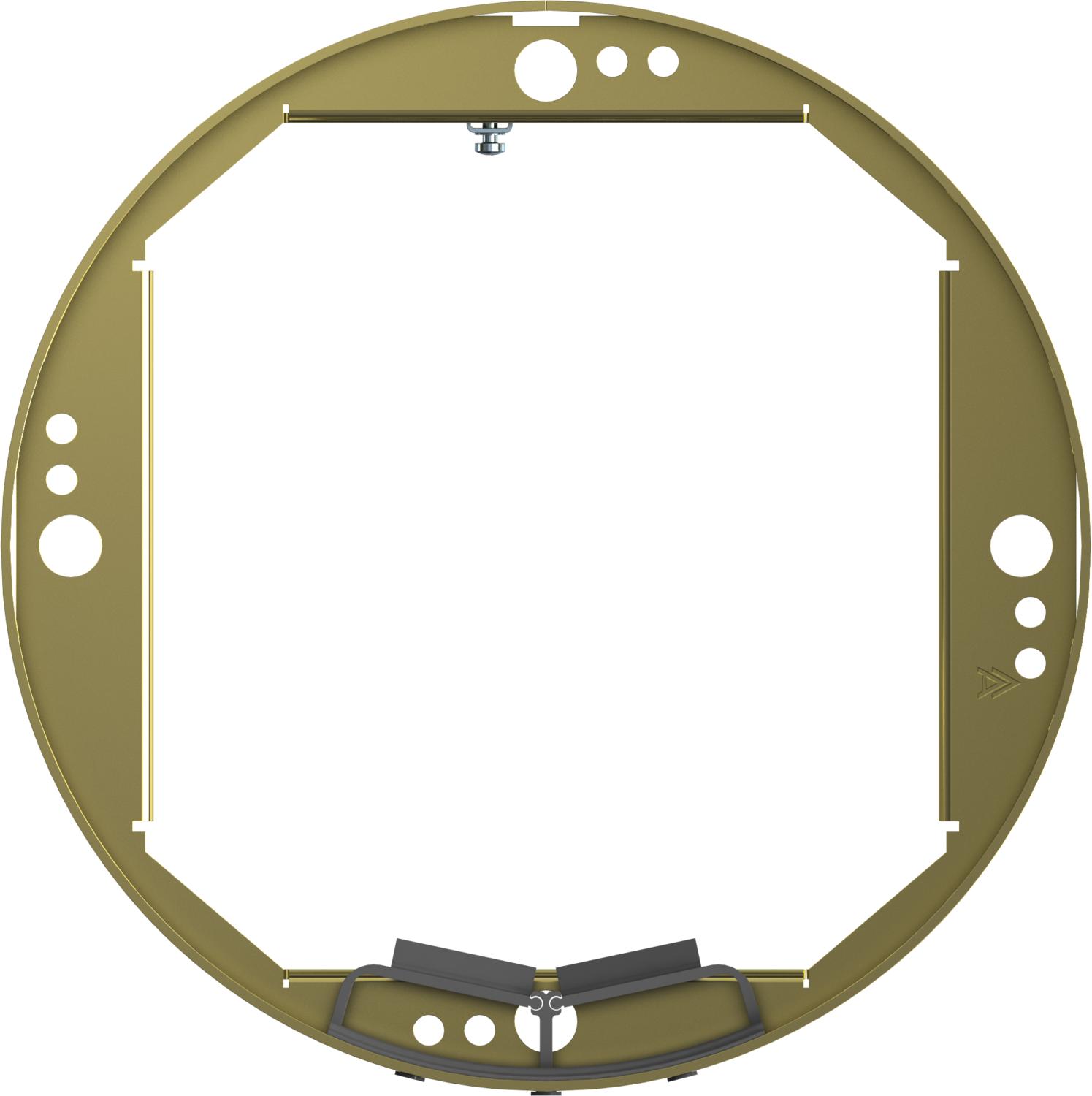

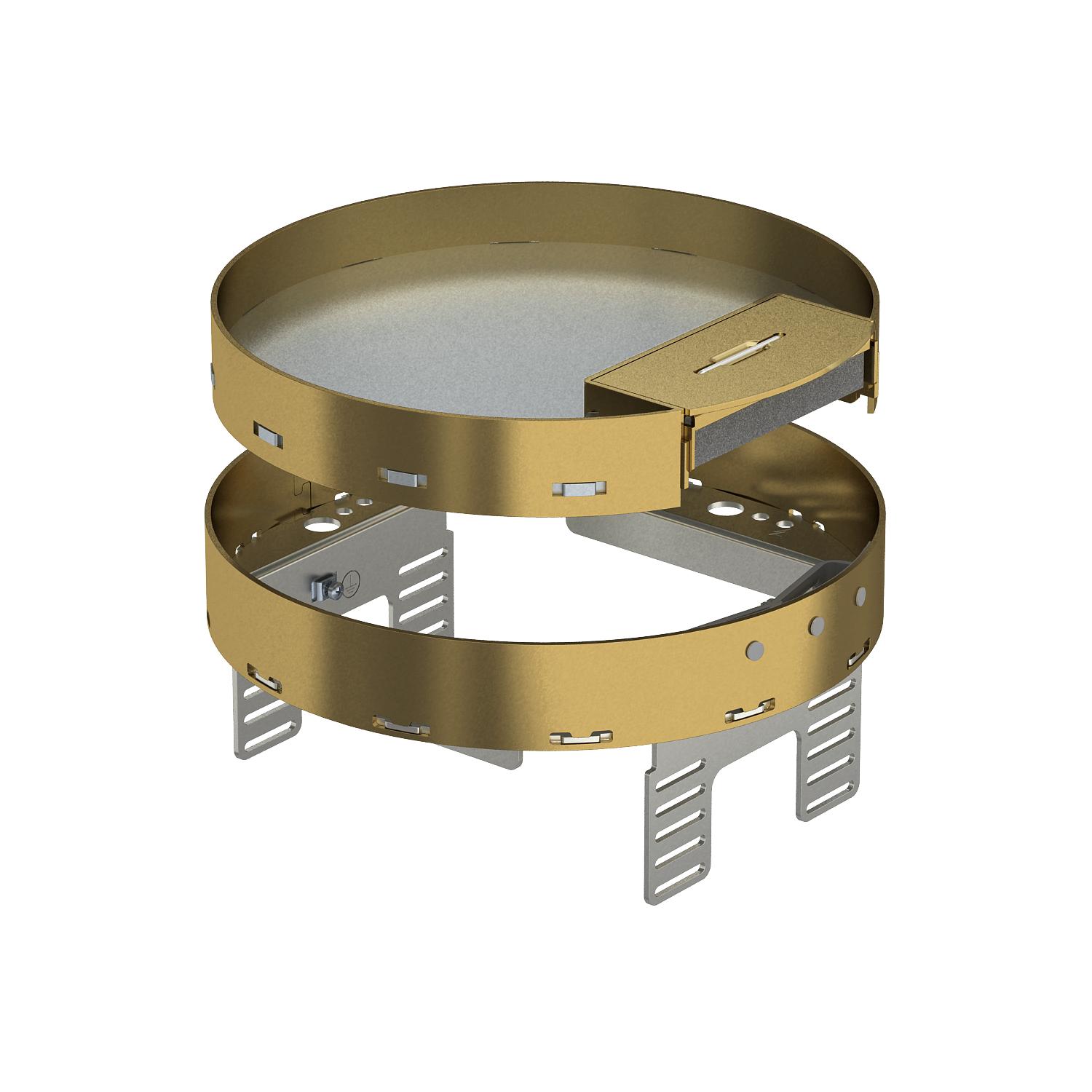

Reguleeritava kõrgusega, põrandast lahtisidestatud kassett nimisuurusega R4, juhtmeväljaviiguga, seadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse. Paigaldatav põrandaspaigaldus süvistuskarpidesse UZD250-3 või UZD350-3 koos paigaldusraamiga DUG...R4 või süvistuskarpides UGD250-3R4 või UGD350-3R4. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste süvistuskarpide alumiiniumraamprofiilidele.
Reguleeritava kõrgusega juhtmeväljaviiguga kassett. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.
- Tehnilised andmed
-
Tehnilised andmed

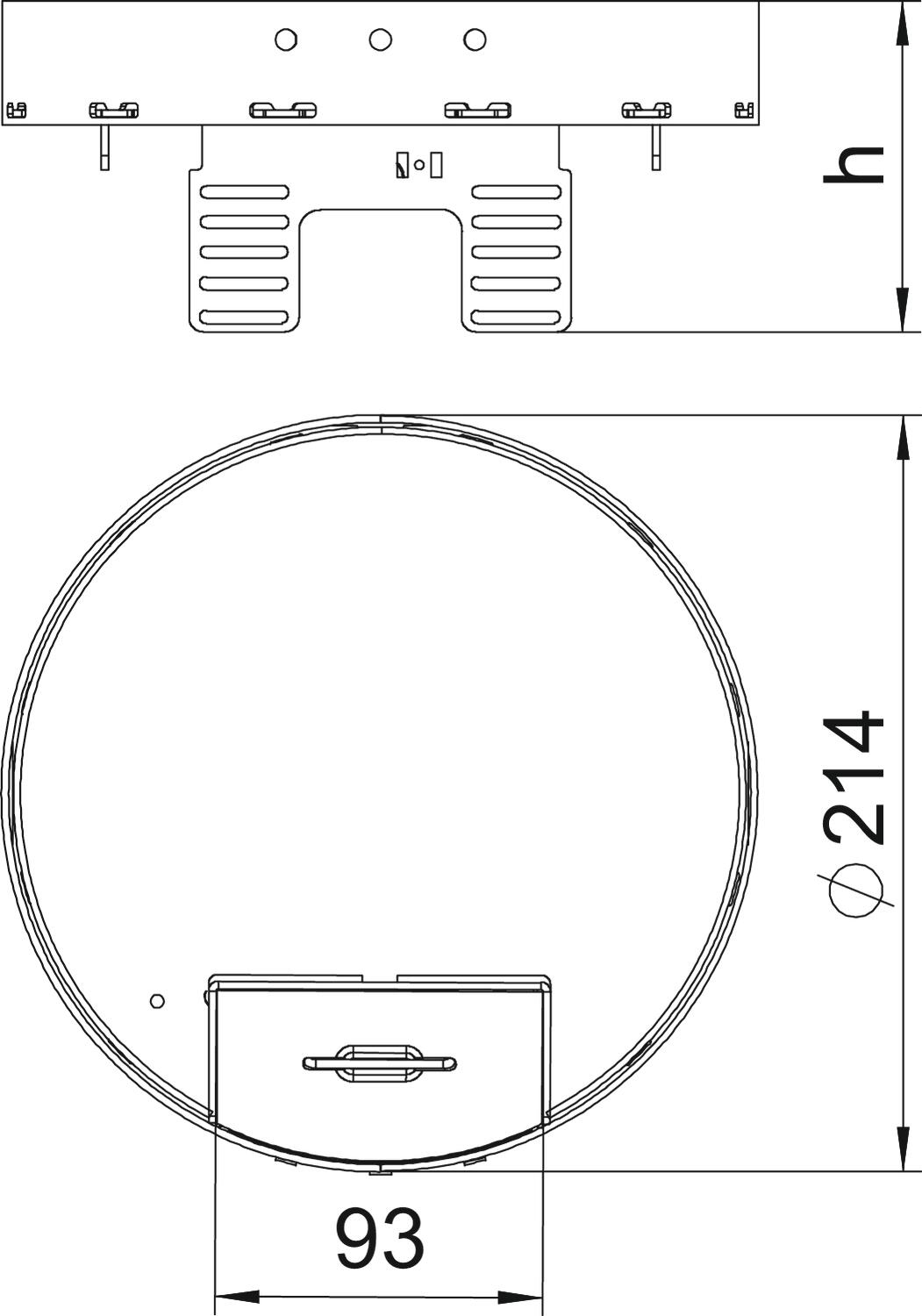

Heakskiidud VDE Juhtmeväljaviigu teostus Pööratav kaabli väljaviik Juhtmeväljaviikude arv 1 Kaitseaste (IP) kasutamata olekus IP40 Kaitseaste (IP) kasutuses olekus IP20 Kaitsemäär IK-kood IK10. Lahtisidestatav jah Materjal Messing Min põrandakõrgus 94 mm Mõõde Ø215mm Mõõt h 94 mm Mudel ümar Nimisuurus põrandakarpidele R4 Paigaldamissügavus 104 mm Paigaldatavate seadmete arv 6 Paigaldusläbimõõt 215 Paigaldussüsteemi tüüp UT3 Põhjahooldus kuiv Põrandakatte paksus 20 mm Seadmekarpide arv 2 Sobib õõnespõrandasse paigaldamiseks ei Sobib topeltpõrandasse paigaldamiseks ei Tugev teostus ei Võimalik kinnitada seadmekarpe jah - Kõik tüübid
- Allalaadimised
-
Märgiste kasutamise luba VDE-märgiste kasutamise luba RK RKN , 0.18MB , pdfMontaažijuhend Paigaldusjuhend kassetid RKSRN2UZD3 , 0.98MB , pdf
