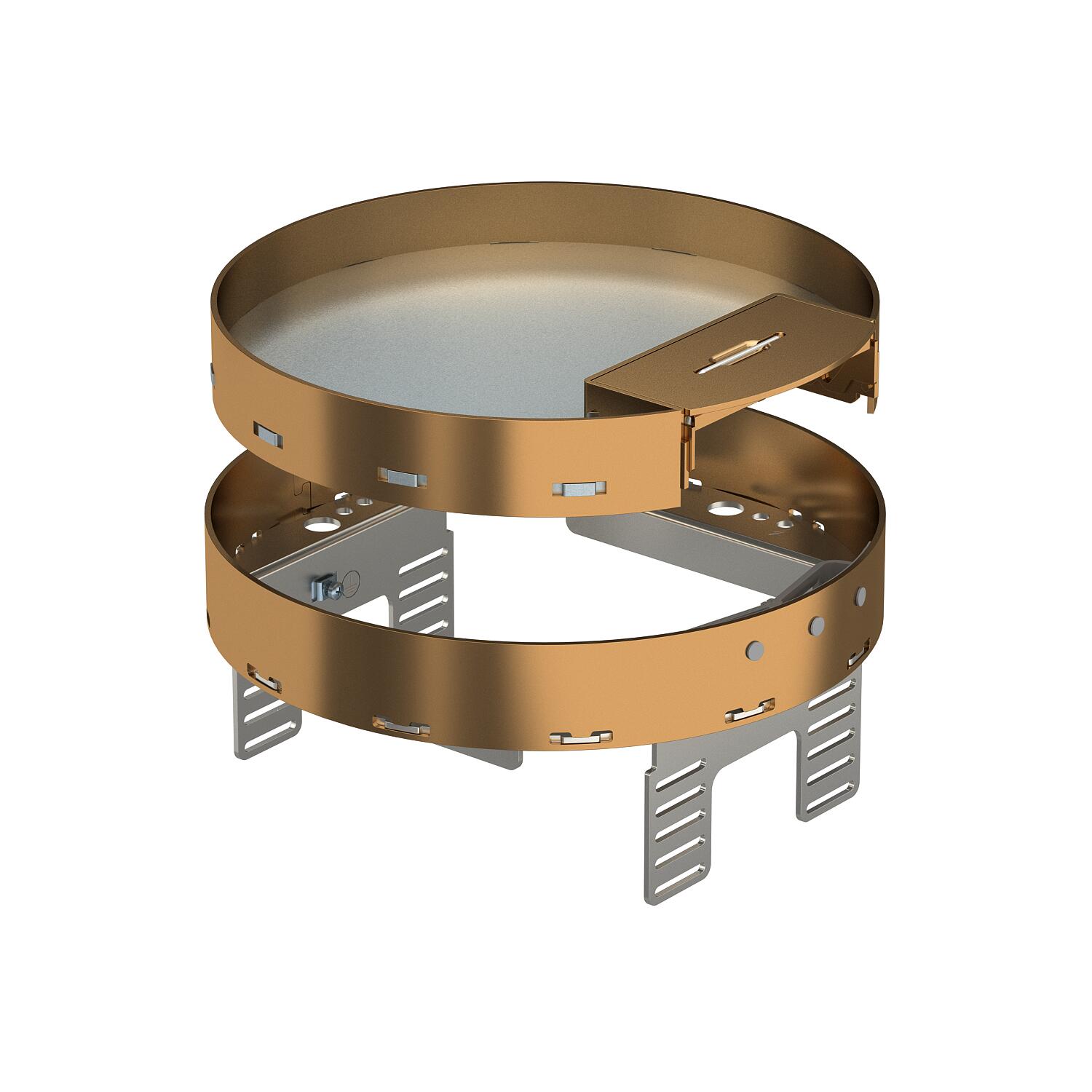

Reguleeritava kõrgusega kassett juhtmeväljaviiguga, RKSRNUZD3, messing

Artikli nr. 7409284 | EAN 4012195867661

94 mm
R4
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega, põrandast lahtisidestatud kassett nimisuurusega R4, juhtmeväljaviiguga, seadmete paigaldamiseks sisetingimustesse kuivhooldusega põrandatesse. Paigaldatav põrandaspaigaldus süvistuskarpidesse UZD250-3 või UZD350-3 koos paigaldusraamiga DUG...R4 või süvistuskarpides UGD250-3R4 või UGD350-3R4. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste süvistuskarpide alumiiniumraamprofiilidele.
Reguleeritava kõrgusega juhtmeväljaviiguga kassett. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Pööratav kaabli väljaviik
Juhtmeväljaviikude arv 1
Kaitseaste (IP) kasutamata olekus IP40
Kaitseaste (IP) kasutuses olekus IP20
Kaitsemäär IK-kood IK10.

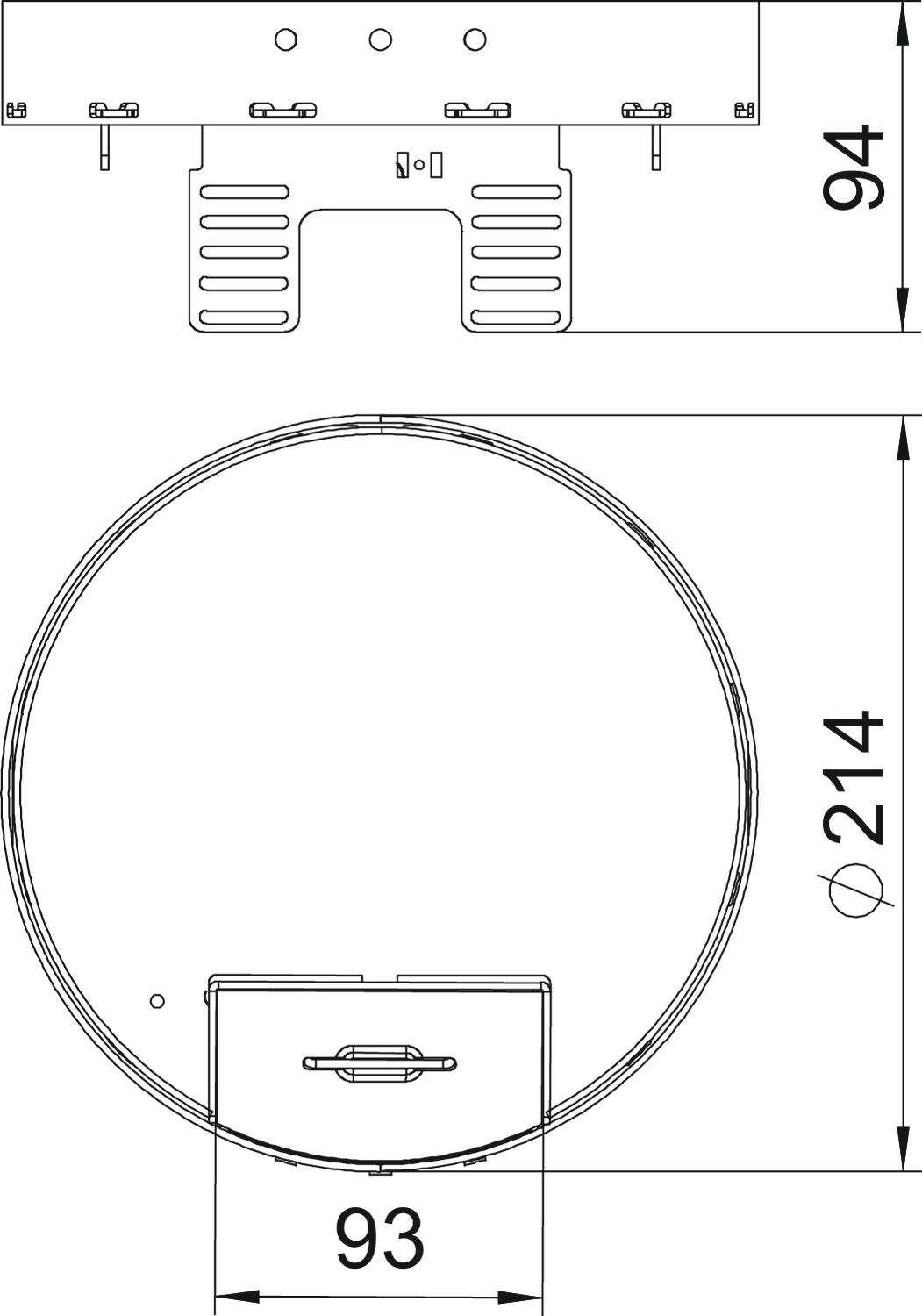

Kõrgus 94 mm
Lahtisidestatav jah
Laius 214 mm
Materjal Messing
Min põrandakõrgus 94 mm
Mõõde Ø215mm
Mõõt h 94 mm
Mudel ümar
Nimisuurus põrandakarpidele R4
Paigaldamissügavus 104 mm
Paigaldatavate seadmete arv 6
Paigaldusläbimõõt 215
Paigaldussüsteemi tüüp UT3
Pikkus 214 mm
Põhjahooldus kuiv
Põrandakatte paksus 25 mm
Seadmekarpide arv 2
Sobib õõnespõrandasse paigaldamiseks ei
Sobib topeltpõrandasse paigaldamiseks ei
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 5 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe jah
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Põrandakatte paksus Mõõt h Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKSRN2UZD3R4MS20 94 mm 20 mm 94 mm R4 7409282
1 Tükki
RKSRN2UZD3R4MS25 94 mm 25 mm - R4 7409284
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm UT3 45 3 7408723
1 Tükki
Nivelleerimisnurgik paigaldamiseks UGD250-3 sisse ümara kasseti jaoks Nivelleerimisnurgik paigaldamiseks UGD250-3 sisse ümara kasseti jaoks NW 250-3 RK 7410552
1 Tükki
Nivelleerimisnurgik UGD350-3 sisse ümara kasseti paigaldamiseks Nivelleerimisnurgik UGD350-3 sisse ümara kasseti paigaldamiseks NW 350-3 RK 7410556
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
