Reguleeritava kõrgusega kassett kontrollimisava jaoks, RKRNUZD3, messing

Artikli nr. 7409134 | EAN 4012195868507

7409134 / RKRN2UZD3R4MS25
94 mm
25 mm
R4
Toote kirjeldus

Toote kirjeldus

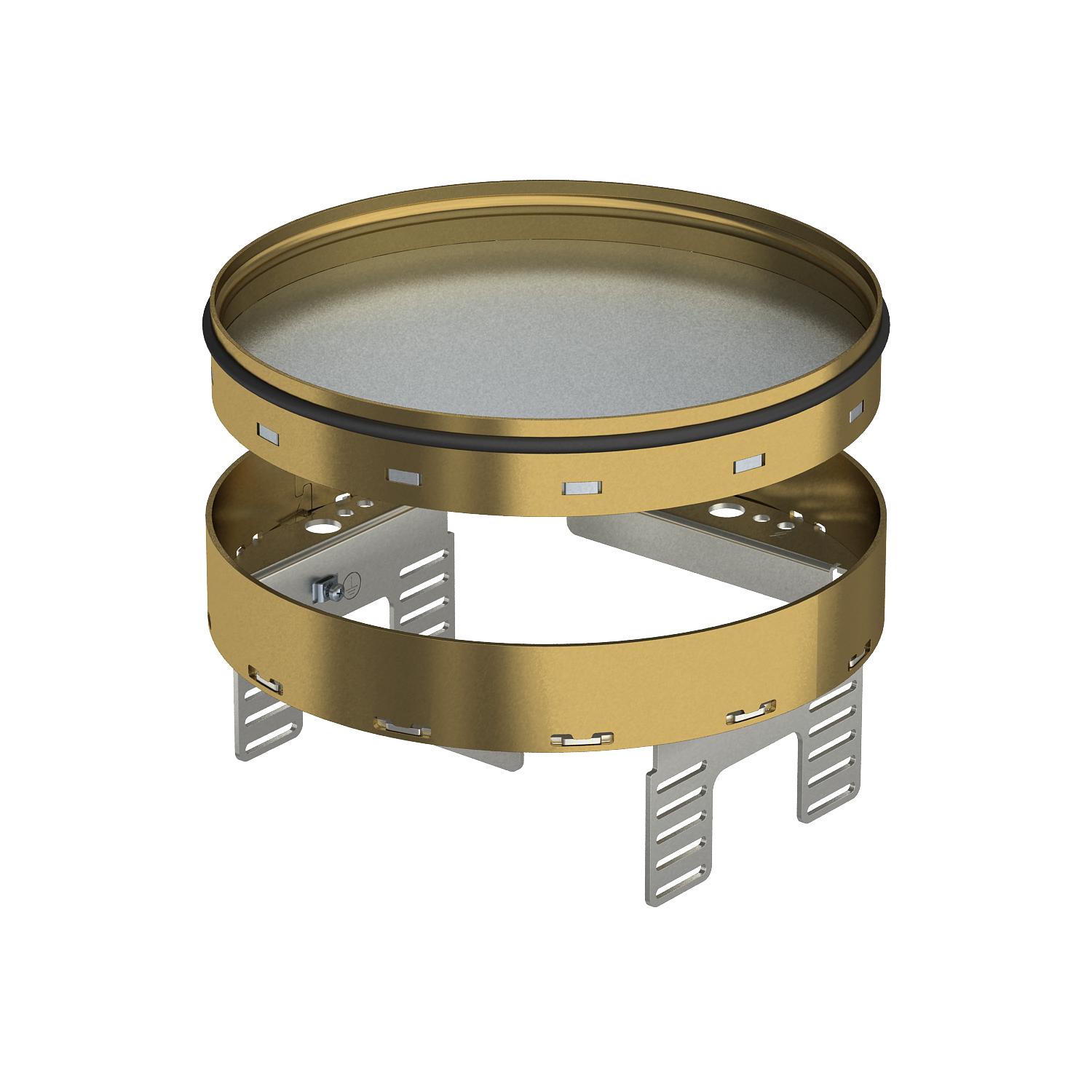

Reguleeritava kõrgusega põrandast lahtisidestatud „pimekassett“ nimisuurusega R4 kontrollimisava loomiseks sisetingimustesse kuiv- või märghooldusega põrandatesse, paigaldatav süvistuskarpidesse UZD250-3 või UZD350-3 koos paigaldusraamiga DUG...R4 või süvistuskarpides UGD250-3R4 või UGD350-3R4. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste karpide alumiiniumraamprofiilidele. Sobib vaid siledatele põrandakatetele.
Reguleeritava kõrgusega kassett pimekassetina. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Kaitseaste (IP) kasutamata olekus IP44
Kaitseaste (IP) kasutuses olekus IP00
Kaitsemäär IK-kood IK10.

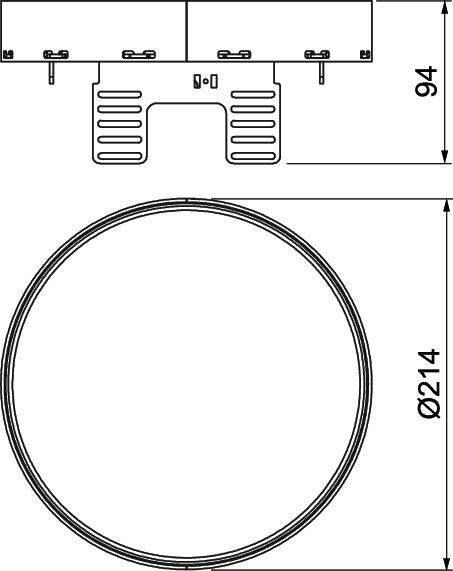

Kõrgus 94 mm
Lahtisidestatav jah
Laius 214 mm
Materjal Messing
Min põrandakõrgus 94 mm
Mõõde Ø215mm
Mõõt h 94 mm
Mudel ümar
Nimisuurus põrandakarpidele R4
Paigaldamissügavus 104 mm
Paigaldusläbimõõt 215
Paigaldussüsteemi tüüp UT3
Pikkus 214 mm
Põhjahooldus märg
Põrandakatte paksus 25 mm
Sobib õõnespõrandasse paigaldamiseks ei
Sobib topeltpõrandasse paigaldamiseks ei
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 5 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe ei
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Põrandakatte paksus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKRN2UZD3R4MS25 94 mm 25 mm R4 7409134
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm UT3 45 3 7408723
1 Tükki
Nivelleerimisnurgik paigaldamiseks UGD250-3 sisse ümara kasseti jaoks Nivelleerimisnurgik paigaldamiseks UGD250-3 sisse ümara kasseti jaoks NW 250-3 RK 7410552
1 Tükki
Nivelleerimisnurgik UGD350-3 sisse ümara kasseti paigaldamiseks Nivelleerimisnurgik UGD350-3 sisse ümara kasseti paigaldamiseks NW 350-3 RK 7410556
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
