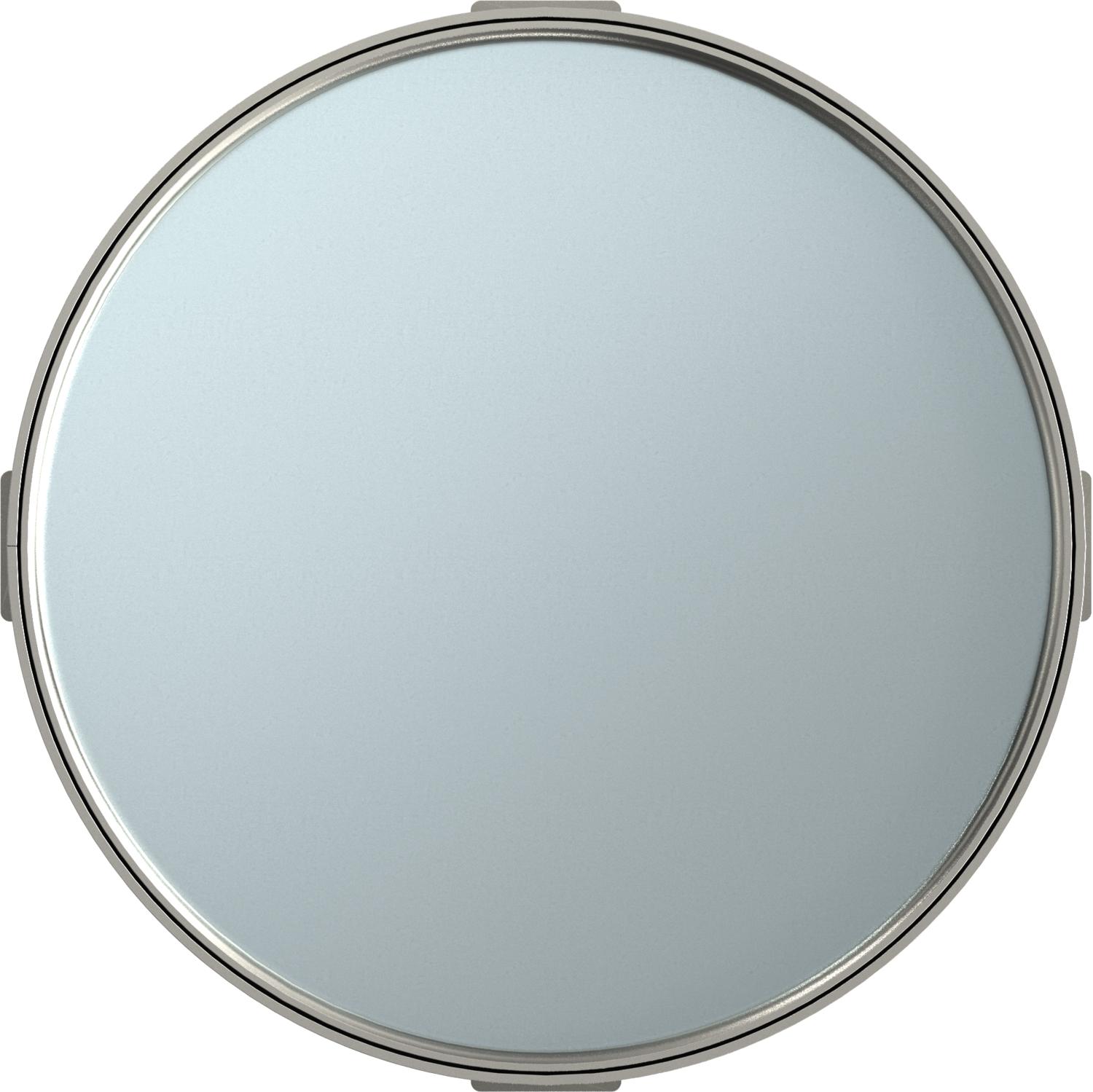

Reguleeritava kõrgusega kassett R4, RKRi jaoks, roostevaba teras

Artikli nr. 7409088 | EAN 4012195868200

105 mm
155 mm
R4
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega „pimekassett“ nimisuurusega R4 kontrollimisava loomiseks sisetingimustesse kuiv- või märghooldusega põrandatesse. Sobib vaid siledatele põrandakatetele.
Reguleeritava kõrgusega kassett pimekassetina. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Juhtmete väljaviik puudub
Kaitseaste (IP) kasutamata olekus IP44
Kaitseaste (IP) kasutuses olekus IP00
Kaitsemäär IK-kood IK10.
Lahtisidestatav ei
Laius 214 mm
Materjal Roostevaba teras 1.4301
Max joondusvahemik 155 mm
Max põrandakõrgus 155 mm
Min joondusvahemik 105 mm
Min põrandakõrgus 105 mm
Mõõde Ø215mm
Mõõt h 105 mm
Mudel ümar
Nimisuurus põrandakarpidele R4
Paigaldamissügavus 105 mm
Paigaldusläbimõõt 215
Paigaldussüsteemi tüüp UT3
Pikkus 214 mm
Põhjahooldus märg
Põrandakatte paksus 20 mm
Seadmekarpide arv 2
Sobib õõnespõrandasse paigaldamiseks jah
Sobib topeltpõrandasse paigaldamiseks jah
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 15 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe ei
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Max põrandakõrgus Põrandakatte paksus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKR2 4V 20 105 mm 155 mm 20 mm R4 7409088
1 Tükki
RKR2 4V 25 105 mm 155 mm 25 mm R4 7409090
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Reguleerimiselement RKNEV2 Reguleerimiselement RKNEV2 RK NEV2 110 7405815
1 PÜ
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm UT3 45 3 7408723
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
