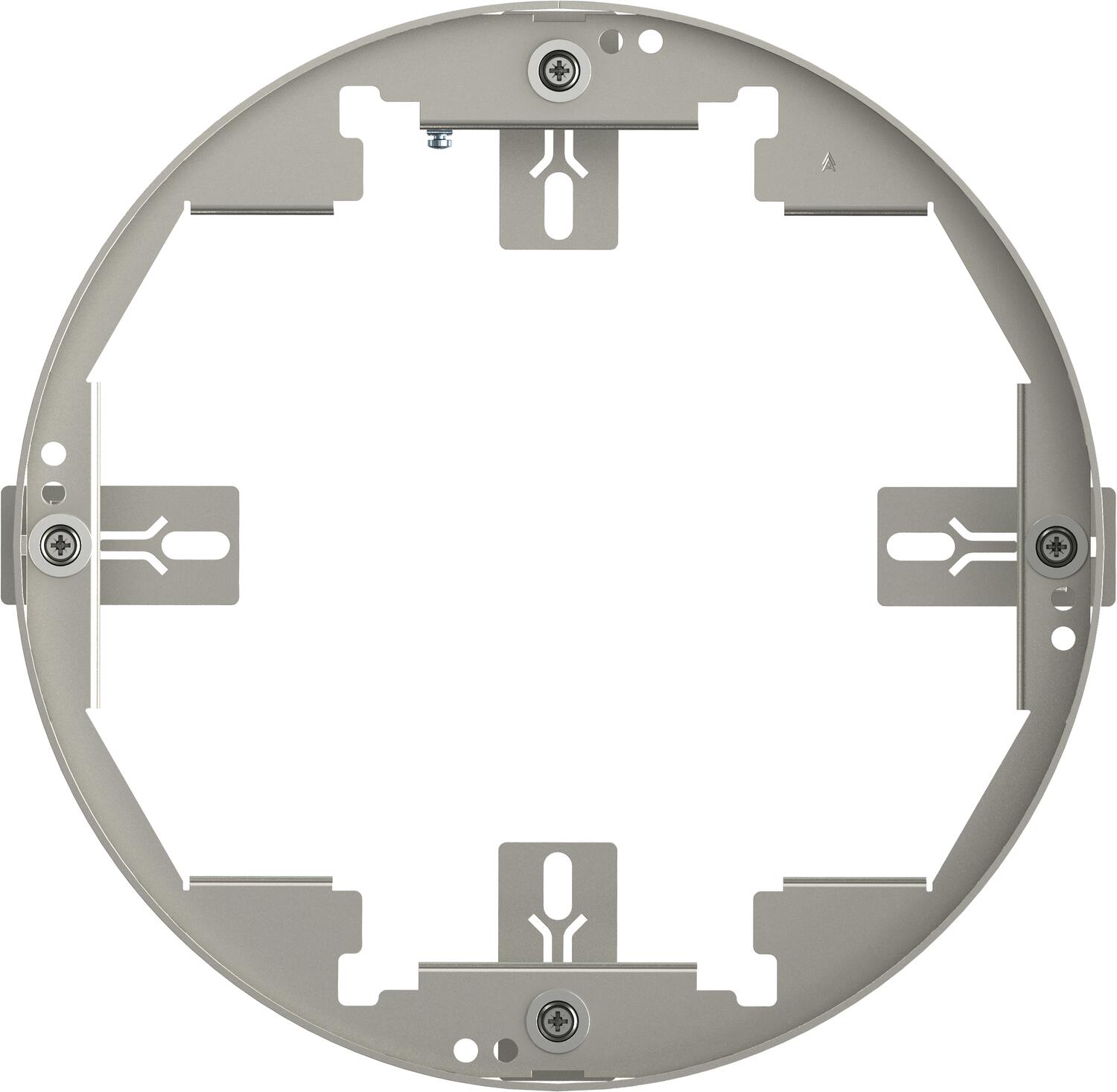

Reguleeritava kõrgusega kassett tuubusele, RKFR, roostevaba teras

Artikli nr. 7409428 | EAN 4012195869511

7409428 / RKFR2 7 V25
110 mm
155 mm
25 mm
R7
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega kasset tuubusele, nimisuurusega R7, seadmete paigaldamiseks sisetingimustesse kuiv- või märghooldusega põrandatesse.
Reguleeritava kõrgusega kassett tuubusega Paigaldada saab kaks APMT2-katteplaati ja ühe APMT5-katteplaadi. Kahe seadmekarbi UT3 ja ühe UT4 paigaldamiseks 7 kanderõnga/kandeaasaga üksikpaigaldusseadme või kümne Modul 45 seadme jaoks. Tuubus ei kuulu tarnekomplekti.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Süvistatav tuubus
Juhtmeväljaviikude arv 1
Kaitseaste (IP) kasutamata olekus IP44
Kaitseaste (IP) kasutuses olekus IP20
Kaitsemäär IK-kood IK10.
Lahtisidestatav ei
Laius 274 mm
Materjal Roostevaba teras 1.4301
Max joondusvahemik 155 mm
Max põrandakõrgus 155 mm
Min joondusvahemik 110 mm
Min põrandakõrgus 110 mm
Mõõde Ø275mm
Mõõt h 110 mm
Mudel ümar
Nimisuurus põrandakarpidele R7
Paigaldamissügavus 110 mm
Paigaldatavate seadmete arv 10
Paigaldusläbimõõt 275
Paigaldussüsteemi tüüp UT3 / UT4
Pikkus 274 mm
Põhjahooldus märg
Põrandakatte paksus 25 mm
Seadmekarpide arv 3
Sobib õõnespõrandasse paigaldamiseks jah
Sobib topeltpõrandasse paigaldamiseks jah
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 5 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe jah
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Max põrandakõrgus Põrandakatte paksus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKFR2 7 V25 110 mm 155 mm 25 mm R7 7409428
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile TUK2 GV 7428140
1 Tükki
Tuubus katteplekiga, sangata, raamkassetile ja reguleeritavale kassetile Tuubus katteplekiga, sangata, raamkassetile ja reguleeritavale kassetile TUK2 V 7428141
1 Tükki
Tuubus põrandakatte väljalõikega, sangaga, raamkassetile ja reguleeritavale kassetile Tuubus põrandakatte väljalõikega, sangaga, raamkassetile ja reguleeritavale kassetile TUK2 G4 7428142
1 Tükki
Reguleerimiselement RKNEV2 Reguleerimiselement RKNEV2 RK NEV2 110 7405815
1 PÜ
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm UT3 45 3 7408723
1 Tükki
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm UT4 45 4 7408727
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
