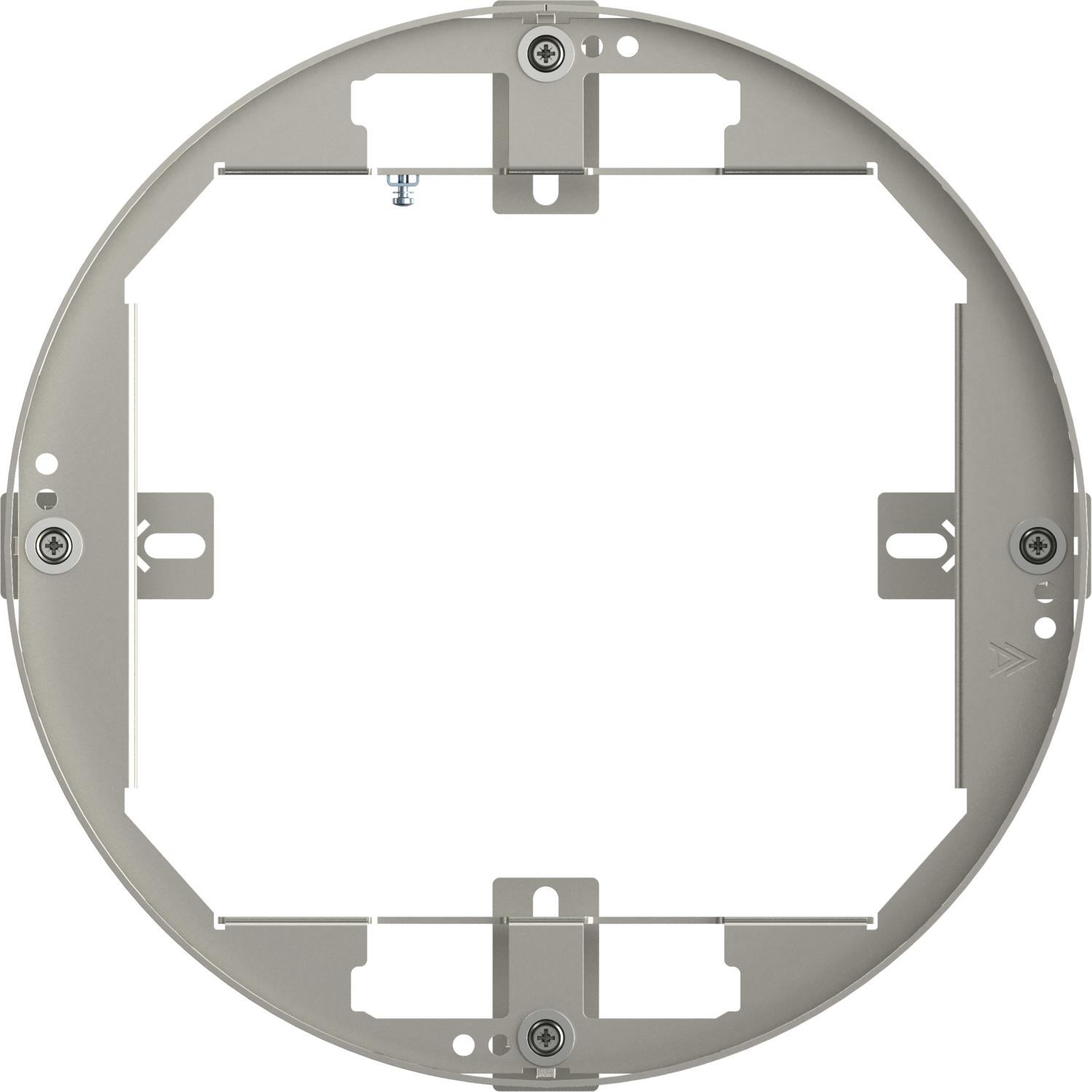

Reguleeritava kõrgusega kassett tuubusele, RKFR, roostevaba teras

Artikli nr. 7409432 | EAN 4012195869566

110 mm
155 mm
R9
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega kasset tuubusele, nimisuurusega R9, seadmete paigaldamiseks sisetingimustesse kuiv- või märghooldusega põrandatesse.
Reguleeritava kõrgusega kassett tuubusega Paigaldada saab kolm APMT5-katteplaati. Kolme seadmekarbi UT4 paigaldamiseks 9 kanderõnga/kandeaasaga üksikpaigaldusseadme või 12 Modul 45 seadme jaoks. Tuubus ei kuulu tarnekomplekti.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Süvistatav tuubus
Juhtmeväljaviikude arv 1
Kaitseaste (IP) kasutamata olekus IP44
Kaitseaste (IP) kasutuses olekus IP20
Kaitsemäär IK-kood IK10.
Lahtisidestatav ei
Laius 304 mm
Materjal Roostevaba teras 1.4301
Max joondusvahemik 155 mm
Max põrandakõrgus 155 mm
Min joondusvahemik 110 mm
Min põrandakõrgus 110 mm
Mõõde Ø305mm
Mõõt h 110 mm
Mudel ümar
Nimisuurus põrandakarpidele R9
Paigaldamissügavus 110 mm
Paigaldatavate seadmete arv 12
Paigaldusläbimõõt 305
Paigaldussüsteemi tüüp UT4
Pikkus 304 mm
Põhjahooldus märg
Põrandakatte paksus 25 mm
Seadmekarpide arv 3
Sobib õõnespõrandasse paigaldamiseks jah
Sobib topeltpõrandasse paigaldamiseks jah
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 5 000 N
Vertikaalne koormus, väike pind kuni 3 000 N
Võimalik kinnitada seadmekarpe jah
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Max põrandakõrgus Põrandakatte paksus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKFR2 9 V20 110 mm 155 mm 20 mm R9 7409430
1 Tükki
RKFR2 9 V25 110 mm 155 mm 25 mm R9 7409432
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile TUK2 GV 7428140
1 Tükki
Tuubus katteplekiga, sangata, raamkassetile ja reguleeritavale kassetile Tuubus katteplekiga, sangata, raamkassetile ja reguleeritavale kassetile TUK2 V 7428141
1 Tükki
Tuubus põrandakatte väljalõikega, sangaga, raamkassetile ja reguleeritavale kassetile Tuubus põrandakatte väljalõikega, sangaga, raamkassetile ja reguleeritavale kassetile TUK2 G4 7428142
1 Tükki
Reguleerimiselement RKNEV2 Reguleerimiselement RKNEV2 RK NEV2 110 7405815
1 PÜ
Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm Seadmekarp UT4, Modul 45®, süsteemi pikkus 208 mm UT4 45 4 7408727
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
