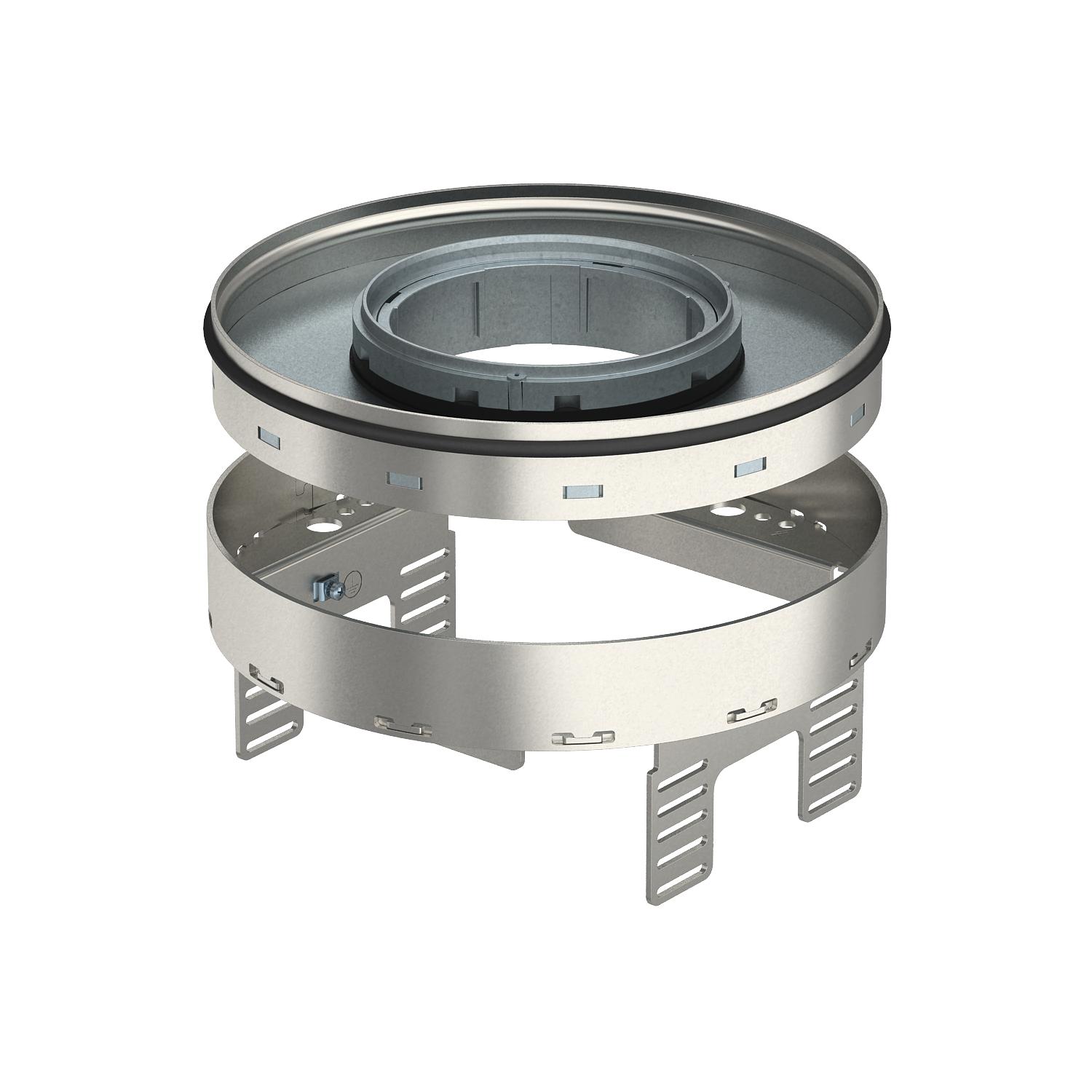

Reguleeritava kõrgusega kassett tuubusele, RKFRNUZD3, roostevaba teras

Artikli nr. 7409444 | EAN 4012195869580

7409444 / RKFRN2UZD3R4VS25
94 mm
25 mm
R4
Toote kirjeldus

Toote kirjeldus

Reguleeritava kõrgusega põrandast lahtisidestatud kassett tuubusele, nimisuurusega R4, seadmete paigaldamiseks sisetingimustesse kuiv- või märghooldusega põrandatesse.
Paigaldatav põrandaspaigaldus süvistuskarpidesse UZD250-3 või UZD350-3 koos paigaldusraamiga DUG...R4 või süvistuskarpides UGD250-3R4 või UGD350-3R4. Paigaldatakse (eraldi tellitavate) nivelleerimisnurgikute abil põrandasiseste süvistuskarpide alumiiniumraamprofiilidele.
Reguleeritava kõrgusega kassett tuubusega, 2-käiguline. Paigaldada saab kaks APMT2-katteplaati. Kahe seadmekarbi UT3 paigaldamiseks 4 kanderõnga/kandeaasaga üksikpaigaldusseadme või kuue Modul 45 seadme jaoks. Tuubus ei kuulu tarnekomplekti.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Heakskiidud VDE
Juhtmeväljaviigu teostus Süvistatav tuubus
Juhtmeväljaviikude arv 1
Kaitseaste (IP) kasutamata olekus IP44
Kaitseaste (IP) kasutuses olekus IP20
Kaitsemäär IK-kood IK10.

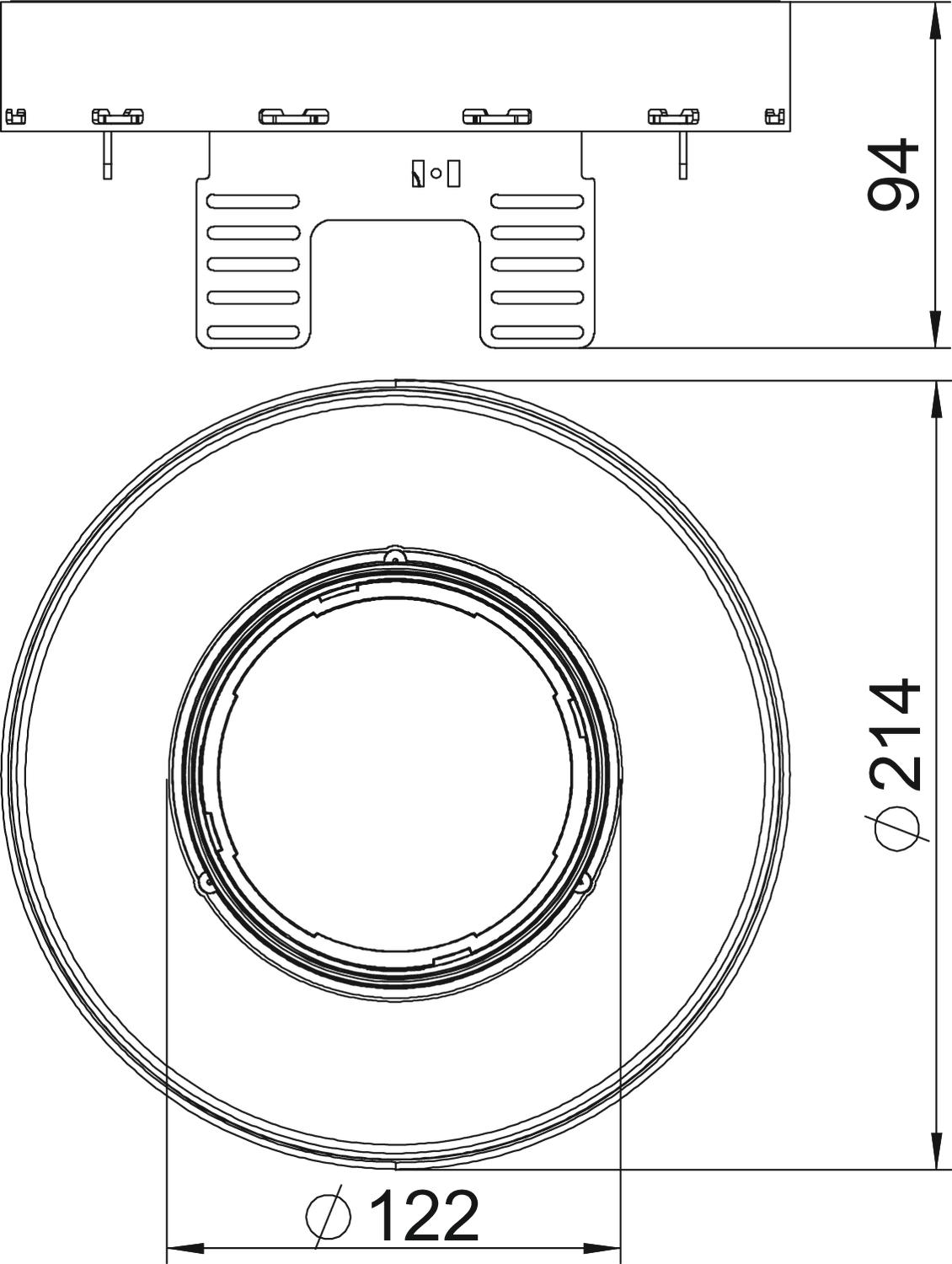

Kõrgus 94 mm
Lahtisidestatav jah
Laius 214 mm
Materjal Roostevaba teras 1.4301
Min põrandakõrgus 94 mm
Mõõde Ø215mm
Mõõt h 94 mm
Mudel ümar
Nimisuurus põrandakarpidele R4
Paigaldamissügavus 104 mm
Paigaldatavate seadmete arv 6
Paigaldusläbimõõt 215
Paigaldussüsteemi tüüp UT3
Pikkus 214 mm
Põhjahooldus märg
Põrandakatte paksus 25 mm
Sobib õõnespõrandasse paigaldamiseks ei
Sobib topeltpõrandasse paigaldamiseks ei
Tugev teostus ei
Vertikaalne koormus, suur pind kuni 3 000 N
Võimalik kinnitada seadmekarpe jah
Kõik tüübid

Kõik tüübid

Tüüp Min põrandakõrgus Põrandakatte paksus Nimisuurus põrandakarpidele Artikli nr. Kogus kl. VKE
RKFRN2UZD3R4VS25 94 mm 25 mm R4 7409444
1 Tükki
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile Tuubus katteplekiga, sangaga, raamkassetile ja reguleeritavale kassetile TUK2 GV 7428140
1 Tükki
Tuubus katteplekiga, sangata, raamkassetile ja reguleeritavale kassetile Tuubus katteplekiga, sangata, raamkassetile ja reguleeritavale kassetile TUK2 V 7428141
1 Tükki
Tuubus põrandakatte väljalõikega, sangaga, raamkassetile ja reguleeritavale kassetile Tuubus põrandakatte väljalõikega, sangaga, raamkassetile ja reguleeritavale kassetile TUK2 G4 7428142
1 Tükki
Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm Seadmekarp UT3, Modul 45®, süsteemi pikkus 165 mm UT3 45 3 7408723
1 Tükki
Nivelleerimisnurgik paigaldamiseks UGD250-3 sisse ümara kasseti jaoks Nivelleerimisnurgik paigaldamiseks UGD250-3 sisse ümara kasseti jaoks NW 250-3 RK 7410552
1 Tükki
Nivelleerimisnurgik UGD350-3 sisse ümara kasseti paigaldamiseks Nivelleerimisnurgik UGD350-3 sisse ümara kasseti paigaldamiseks NW 350-3 RK 7410556
1 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Vaakumtõsteseade 300 N Vaakumtõsteseade 300 N WZ 1029 7408634
1 Tükki
