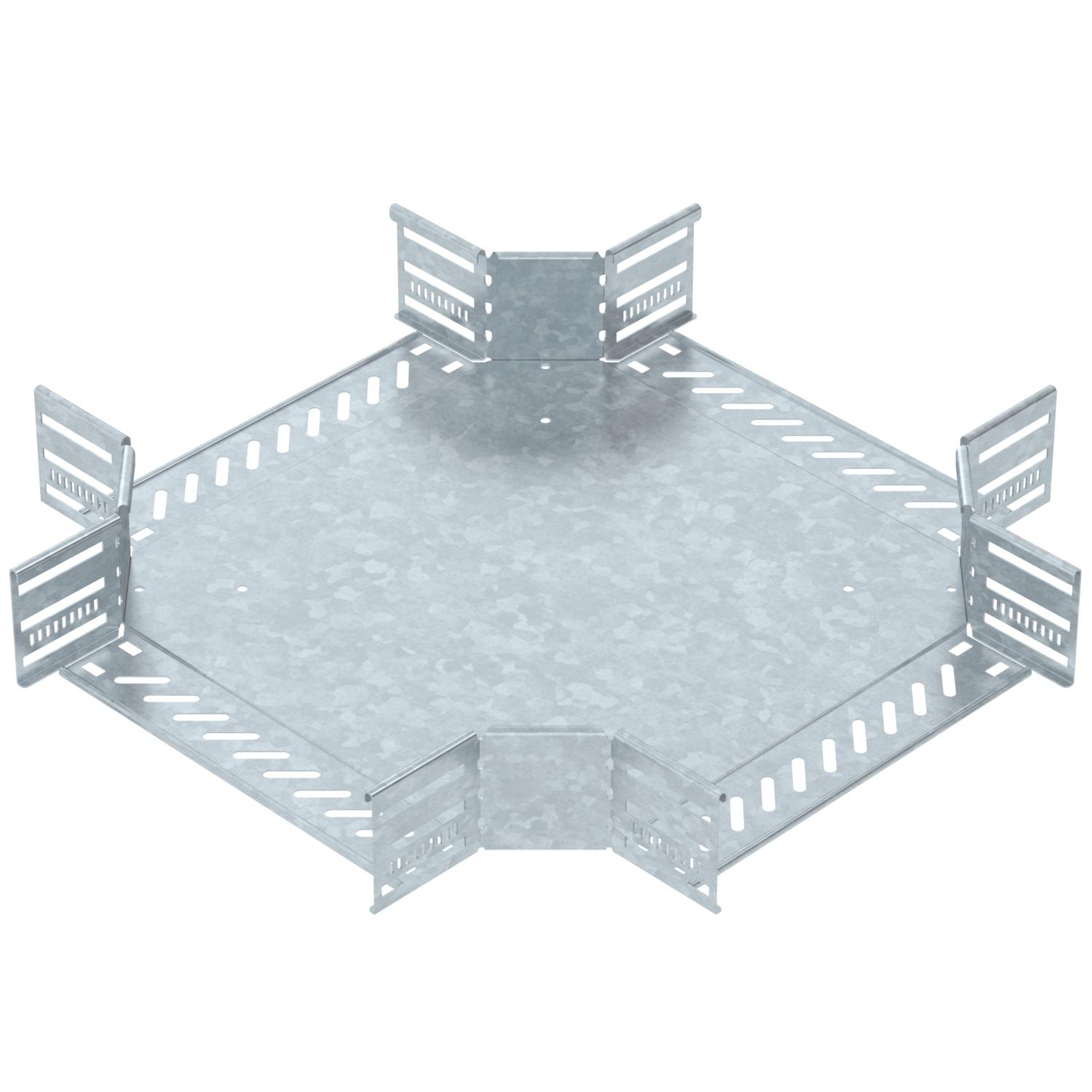

Risthargmik 85 FT
Artikli nr. 7027435 | EAN 4012197339326
- Toote kirjeldus
-
Toote kirjeldusRisthargmik horisontaalse hargnemise loomiseks, 85 mm küljekõrgusega liitmik Magic- ja poltühendusega kaablirennide jaoks. Kruvivaba paigaldus topeltklambritega või poltühendus ümarpeapoltidega FRS ja kombimutritega M6. Kasutatav nii sise- kui välistingimustes. Kinnitusmaterjal tuleb eraldi tellida.
-
- Tehnilised andmed
-
Tehnilised andmed
kaablikandursüsteemi liitmiku tüüp kruvitud / vahele kinnitatud Kõrgus 85 mm Laius 300 mm Materjal Teras Mõõde 85x300 Mõõt B 300 mm Mõõt R 50 mm NATO aukude muster ei Pika sildega teostus ei Pinnakate Kuumtsingitud kastmismeetodil Pleki paksus 1 mm Põhjapleki materjali paksus 1 mm Rakendustemperatuuri vahemiku max 120 °C Rakendustemperatuuri vahemiku min -20 °C Roostevaba teras, peitsitud ei Soovitatav kruvide arv 36 St. Tala paksus 1,25 mm Toimetagamine ei Ühenduse teostus intergreeritud jätkuelement Värv zinc - Kõik tüübid
-
Süsteemi tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas risthargmikule DD
RKD 300 DD 7027844 1 Tükki Paigalduse tarvikud
Rohkem Tüüp Artikli nr. Kogus kl. VKE
Topeltklamber, liitmike paigaldamiseks A2
DOP A2 6035998 10 Tükki
Ümarpeapolt koos kombimutriga F
FRSB 6x12 F 6406122 100 Tükki - Allalaadimised
-
Tooteleht RK 830 FT / 7027435 , 0.20MB , pdfEÜ vastavusdeklaratsioon RK 830 FT / 7027435 , 0.17MB , pdfREACH Vastavusdeklaratsioon RK 830 FT / 7027435 , 0.12MB , pdfRoHS Vastavusdeklaratsioon RK 830 FT / 7027435 , 0.13MB , pdfMontaažijuhend Rastbare Kabelrinnensysteme Magic , 11.94MB , pdf
