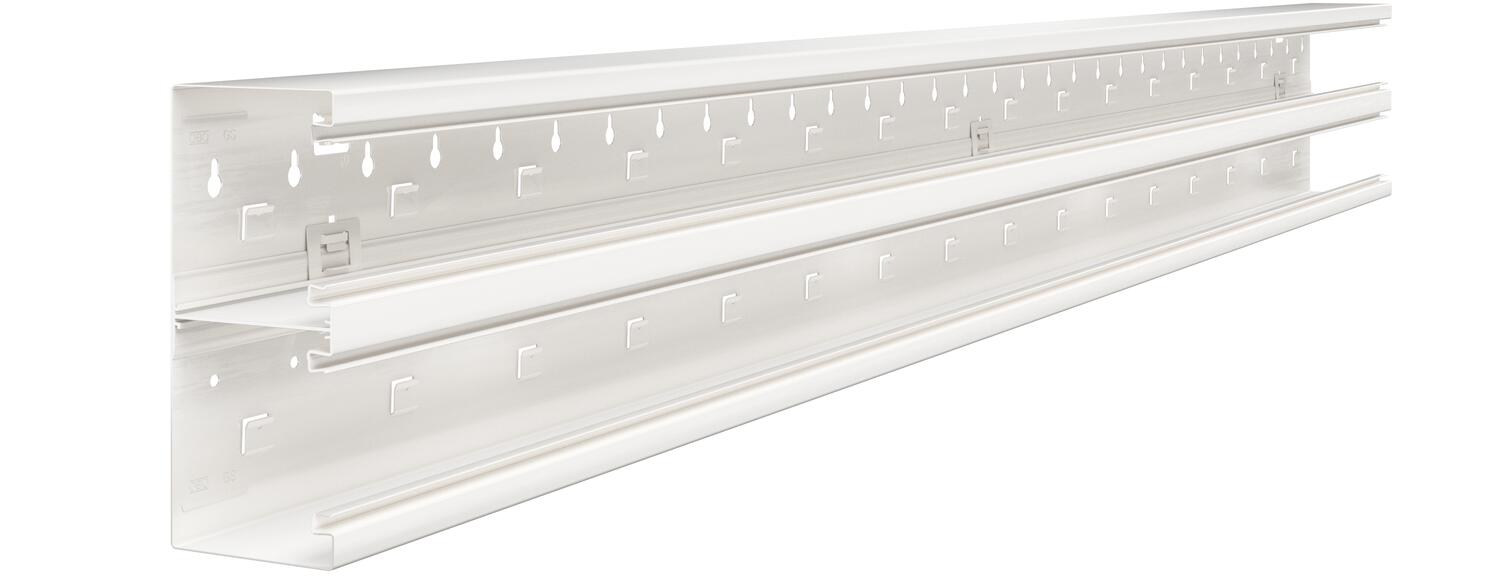

Seadmekarbik Rapid 80, karbiku laius 170, karbiku kõrgus 70, asümmeetriline, topelt 2000

Seadmekarbik Rapid 80, karbiku laius 170, karbiku kõrgus 70, asümmeetriline, topelt

Artikli nr. 6278200 | EAN 4012195664666

Artikli nr. / Tüüp	6278200 / GS-D70170RW

Pikkus	2000 mm

Toote kirjeldus

Toote kirjeldus

GS-seadmekarbik sobib otse seinale või kinnituskonsoolidele paigaldamiseks. GS-seadmekarbikul on isekontakteeruvad kinnitusaasad terasplekist vaheriiuli paigaldamiseks. Karbiku osade vaheline potentsiaaliühtlustus toimub ühenduse abil. Ülemise ja alumise osa vahel tagatakse kaitsemeetmed ja potentsiaaliühtlustus patenteeritud isekontakteeruva karbikukaane abil. Seadmekarbiku süsteemiava reaalne suurus on 76,5 mm. Teine kanalirada ühe 45 mm süsteemiavaga on mõeldud kaabli läbijuhtimiseks. Modul45 lülitus- ja pistikseadmete paigaldamine pole siin võimalik. Kaas tuleb eraldi tellida.

Soovi korral on võimalik tellida karbikuid ja kaasi pikkusega kuni 3000 mm, samuti eritellimusel muudes RAL-värvitoonides. Värvitud karbikute nähtavad pinnad on kiletatud.

Tehnilised andmed

Tehnilised andmed

Bakterivastane töötlus	ei
CO₂ jalajälg (GWP) hällist väravani	19,972 kg CO₂e / 1 Meeter
halogeenita	jah
kaablikinnitusklamber	ei
Kaane laius	76,5 mm
Kaane laius 2	45 mm
Kaante arv	2
Kaante paigaldamise viis	sisemine
Kaas on kaasas	ei
kaitsekile	jah
kaitseklass	IP30
Kaitsemäär IK-kood	IK10.
Kanali jätkumuhv	ei
Kasulik ristlõige	9645 mm²

Koostevorm täisnurkne	jah
Kõrgus	70 mm
Laius	170 mm
Materjal	Teras
Mõõde	70x170x2000
Paigaldusperforeering põhjas	jah
Pikkus	2000 mm
Põhjaperforatsioon	põhjaperforeeringuga
Rakendustemperatuuri vahemiku max	60 °C
Rakendustemperatuuri vahemiku min	-25 °C
Sümmeetriline	ei
Tagaseina teostus (sisekülg)	fiksaatorninadega
ühendatavate vaheseinte arv	1
Värv	polaarvalge; RAL 9010

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Artikli nr.	Kogus	kl. VKE
GS-D70170RW	2000 mm	6278200	m	2 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk GS-KUP70	GS-KUP70	6277290	PÜ	1 PÜ
Seadmetoos 71GD6, ühene	71GD6	6288610	Tükki	5 Tükki
Seadmetoos 71GD7-2, 2-ne	71GD7-2	6288608	Tükki	2 Tükki
Tõmbetakisti 7ZE	7ZE	6288790	Tükki	50 Tükki
Karbiku kaas, teras	GS-OTRW	6279850	m	2 m
Kinnitusklamber RKV3V	RKV3V	6288700	Tükki	20 Tükki
Otsakaas, seadmekarbikule Rapid 80 tüüp GS-70170	GS-E70170RW	6277670	Tükki	1 Tükki
Vaheriiul GS-TW70	GS-TW70	6277090	m	2 m
Karbikuklamber KL80A	KL80A	6288640	Tükki	20 Tükki
Potentsiaaliühtlustusjuhi klemm	8AWR	6288704	Tükki	10 Tükki
Pistikupesa AR45, kahene	SDE-RW D0RW2	6119407	Tükki	1 Tükki
