Suur seib F 44 | 44 | 13,5 | 4 | M12

morepic-1

morepic-2

Suur seib F

Artikli nr. 6408737 | EAN 4012196480135

Artikli nr. / Tüüp

Mõõt d min.

Mõõt d max.

Mõõt d

Mõõt h

Keere

Toote kirjeldus

Toote kirjeldus

Eriti suure välisläbimõõduga alusseib.

Tehnilised andmed

Tehnilised andmed

Ava kuju	ümar
Ava läbimõõt	13,5 mm
Karastatud	ei
Keere	M12
Läbimõõt	44 mm
lihvitud	ei
Materjal	Teras

Materjali paksus	4 mm
Mõõde	M12
Pinnakate	kuumtsingitud kastmismeetodil
Pleki paksus	0,16 in
Siseläbimõõt	13,5 mm
Välisläbimõõt	44 mm

Mõõtmed

Mõõt d	13,5 mm
Mõõt d max.	44 mm

Mõõt d min.	44 mm
Mõõt h	4 mm

Kõik tüübid

Kõik tüübid

Tüüp	Mõõt d min.	Mõõt d max.	Mõõt d	Mõõt h	Keere	Artikli nr.	Kogus	kl. VKE
DIN440 7 F	22 mm	22 mm	6,6 mm	2 mm	M6	6408702	Tükki	100 Tükki
DIN440 9 F	28 mm	28 mm	9 mm	3 mm	M8	6408710	Tükki	100 Tükki
DIN440 11 F	34 mm	34 mm	11 mm	3 mm	M10	6408729	Tükki	100 Tükki
DIN440 14 F	44 mm	44 mm	13,5 mm	4 mm	M12	6408737	Tükki	50 Tükki

Allalaadimised

Tooteleht DIN440 14 F / 6408737 , 0.19MB , pdf

Juhend Tuletõke elektrotehnikas – juhtlõng tulekindlaks paigaldamiseks hoonesse , 2.00MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Zwischendeckeninstallationen , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon DIN440 14 F / 6408737 , 0.16MB , pdf

REACH Vastavusdeklaratsioon DIN440 14 F / 6408737 , 0.12MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon DIN440 14 F / 6408737 , 0.12MB , pdf

Laadi alla

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis DIN440 14 F / 6408737, 32.16 kB, jpg

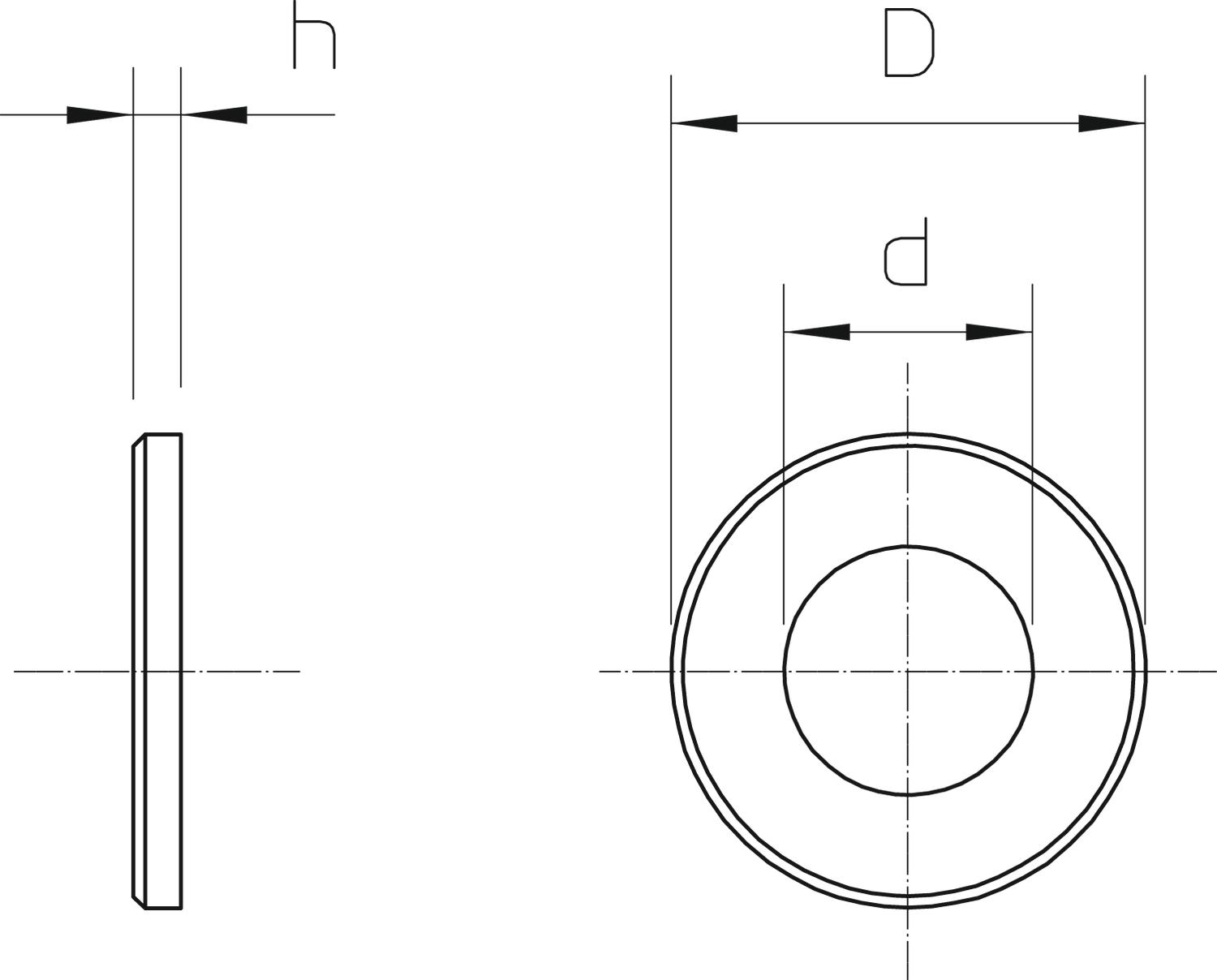

Mõõdistatud joonis DIN440 14 F / 6408737, 59.05 kB, jpg

DIN440 14 F / 6408737

6408737_KSTP1.stp, 14.87 kB
