T-hargmik 60 A2 200 | 1,5

morepic-1

morepic-2

T-hargmik 60 A2

Artikli nr. 6225250 | EAN 4012196444199

Artikli nr. / Tüüp

Laius

Tala paksus	1,5 mm

Toote kirjeldus

Toote kirjeldus

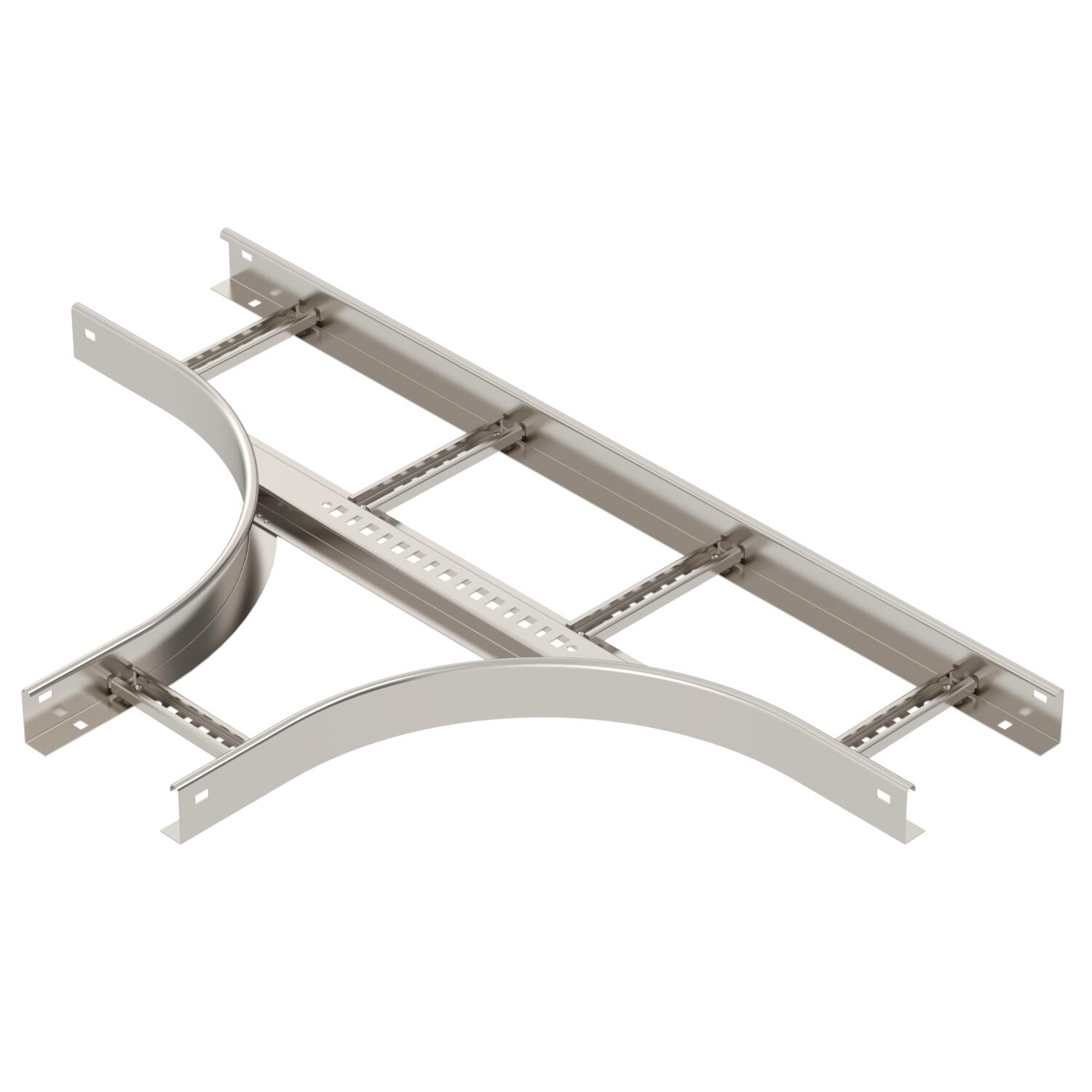

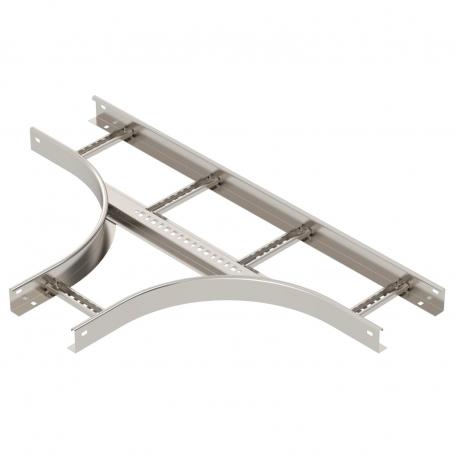

T-hargmik, horisontaalne, keevitatud pulgaga, kõigile kaabliredelitüüpidele küljekõrgusega 60 mm.

Tehnilised andmed

Tehnilised andmed

Konstruktsioonitüüp	Väljund, sümmeetriline
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Laius	200 mm
Materjal	Roostevaba teras 1.4301
Mõõde	60x200
Mõõt B	200 mm
Mõõt R	300 mm

Pika sildega teostus	ei
Pinnakate	hele, järeltöödeldud
Pulkade teostus	Perforeerimata profiil
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Ühenduse teostus	ilma jätkuelemendita
Värv	roostevaba teras

Kõik tüübid

Kõik tüübid

Tüüp	Laius	Tala paksus	Artikli nr.	Kogus	kl. VKE
LT 620 R3 A2	200 mm	1,5 mm	6225250	Tükki	1 Tükki
LT 630 R3 A2	300 mm	1,5 mm	6225252	Tükki	1 Tükki
LT 640 R3 A2	400 mm	1,5 mm	6225254	Tükki	1 Tükki
LT 650 R3 A2	500 mm	1,5 mm	6225256	Tükki	1 Tükki
LT 660 R3 A2	600 mm	1,5 mm	6225258	Tükki	1 Tükki

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätk A2	LVG 60 A2	6208846	Tükki	10 Tükki

Allalaadimised

Tooteleht LT 620 R3 A2 / 6225250 , 0.22MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Keevitatud kaabliredelisüsteem , 2.10MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon LT 620 R3 A2 / 6225250 , 0.15MB , pdf

UK-vastavusdeklaratsioonid LT 620 R3 A2 / 6225250 , 0.09MB , pdf

Laadi alla

REACH Vastavusdeklaratsioon LT 620 R3 A2 / 6225250 , 0.12MB , pdf

Laadi alla

RoHS Vastavusdeklaratsioon LT 620 R3 A2 / 6225250 , 0.12MB , pdf

Laadi alla

Montaažijuhend Kaabliredelisüsteemi paigaldusjuhend , 6.36MB , pdf

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis LT 620 R3 A2 / 6225250, 67.96 kB, jpg

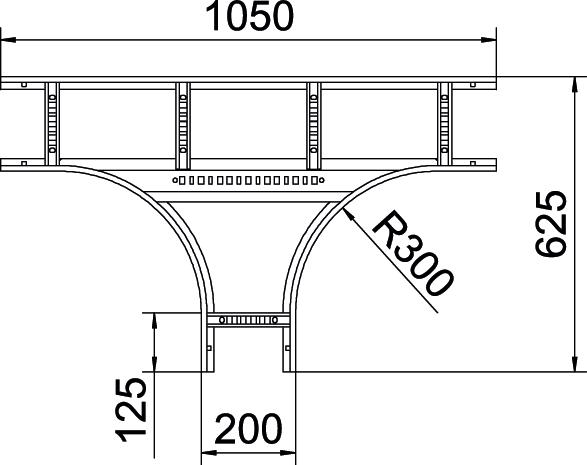

Mõõdistatud joonis LT 620 R3 A2 / 6225250, 29.28 kB, jpg
