Täppiskaitse 10Base2-/10Base5 võrkude jaoks 1 | Täppiskaitse | | 6 | BNC

Täppiskaitse 10Base2-/10Base5 võrkude jaoks

Artikli nr. 5082432 | EAN 4012196415724

Artikli nr. / Tüüp

Pooluste arv	1

Mudel

Suurim talitluspinge DC	6 V

pistiksüsteem	BNC

Toote kirjeldus

Toote kirjeldus

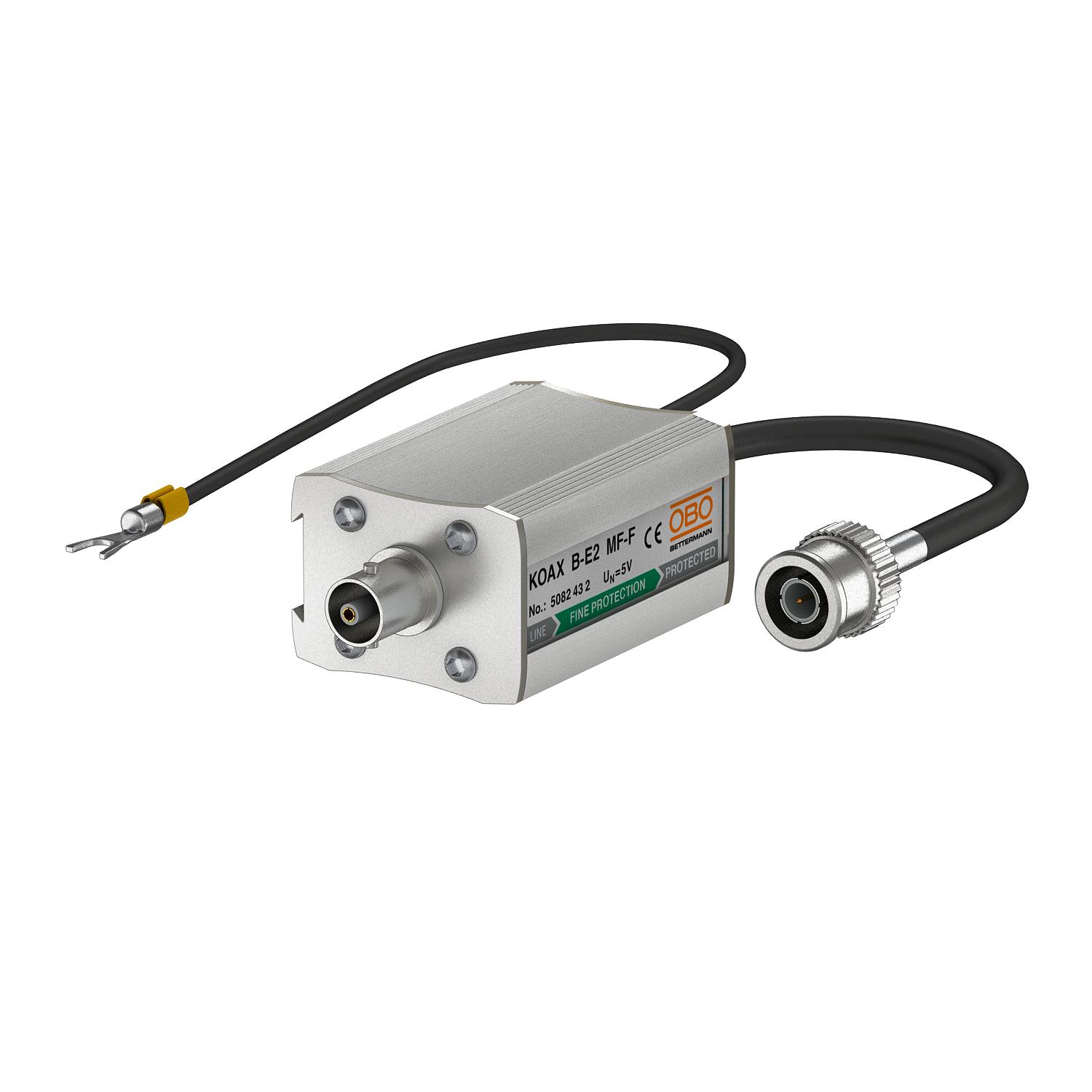

Andmejuhtmete kaitseseade koaksiaalsetele Etherneti võrgusüsteemidele

• alumiiniumkorpuses
• BNC-Connector m/w
• lihtne montaaž vahepistikuga
• kaheastmeline kaitselülitus
• DIN-lati montaaž koos tarvikutega DLS-S (5082 38 2)

Kasutamine: videosignaalide, kaamerate või CCTV-süsteemide, Cheapernet, 10BASE2, 10BASE5 kaitseks
• alumiiniumkorpuses

• BNC-Connector Cheaperneti jaoks, 10BASE2

• lihtne paigaldus vahepistikuga

• kaheastmeline kaitselülitus

Tehnilised andmed

Tehnilised andmed

Isolatsioonitakistus	>1 GΩ
Juhtmetüüp liigpingekaitseseadmetele	Andmejuhe COAX
kaitseklass	IP40
Kaitsetase soon - maa	<600 V
Kaitsetase soon - soon	<40 V
Kategorie	Tüüp 2+3 / C2+C1
Katsestandard	IEC 61643-21
Kogu lahendusvool (8/20)	10 kA
Lainetakistus	75 Ω
Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt	Klass II+III/C2+C1
LPZ	1→3
Maandus:	Ühendusjuhe
Mahtuvus (soon-maa)	<100 pF
Mahtuvus (soon-soon)	<100 pF

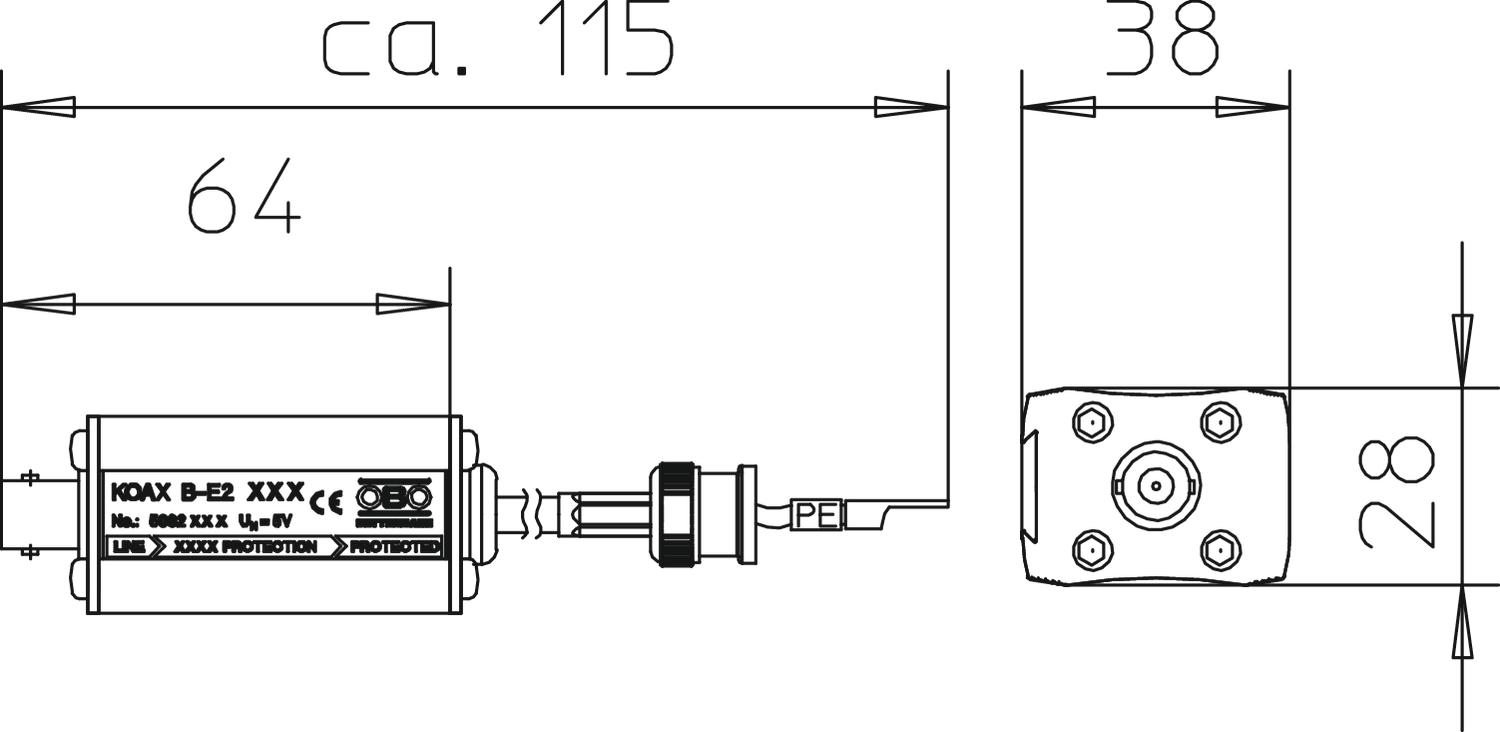

Mõõde	6.2V
Mudel	Täppiskaitse

Nominaalne koormusvool AC	0,7 A
Nominaalne koormusvool DC	1 A
Piirsagedus	70 MHz
pistiksüsteem	BNC
Pooluste arv	1
Rakendustemperatuuri vahemiku max	80 °C
Rakendustemperatuuri vahemiku min	-20 °C
Seadme signalisatsioon	ilma
Sisestuse summutus (Insertion loss)	≤1 dB
Suurim talitluspinge AC	4,2 V
Suurim talitluspinge DC	6 V
Tagasivoolu sumbumine	≥14 dB
Tõukevoolukindlus soon – maa	C2: 10 kV / 5 kA (8/20µs)
Tõukevoolukindlus soon – soon	C1: 1 kV / 0,5 kA (8/20µs)
Varje ühendus	jah
Varjestus	otse
