Tugev korvrenn SGR 105 FT 3000 | 150 | 105 | 6 | 130 | ei
morepic-1 morepic-2 video-1

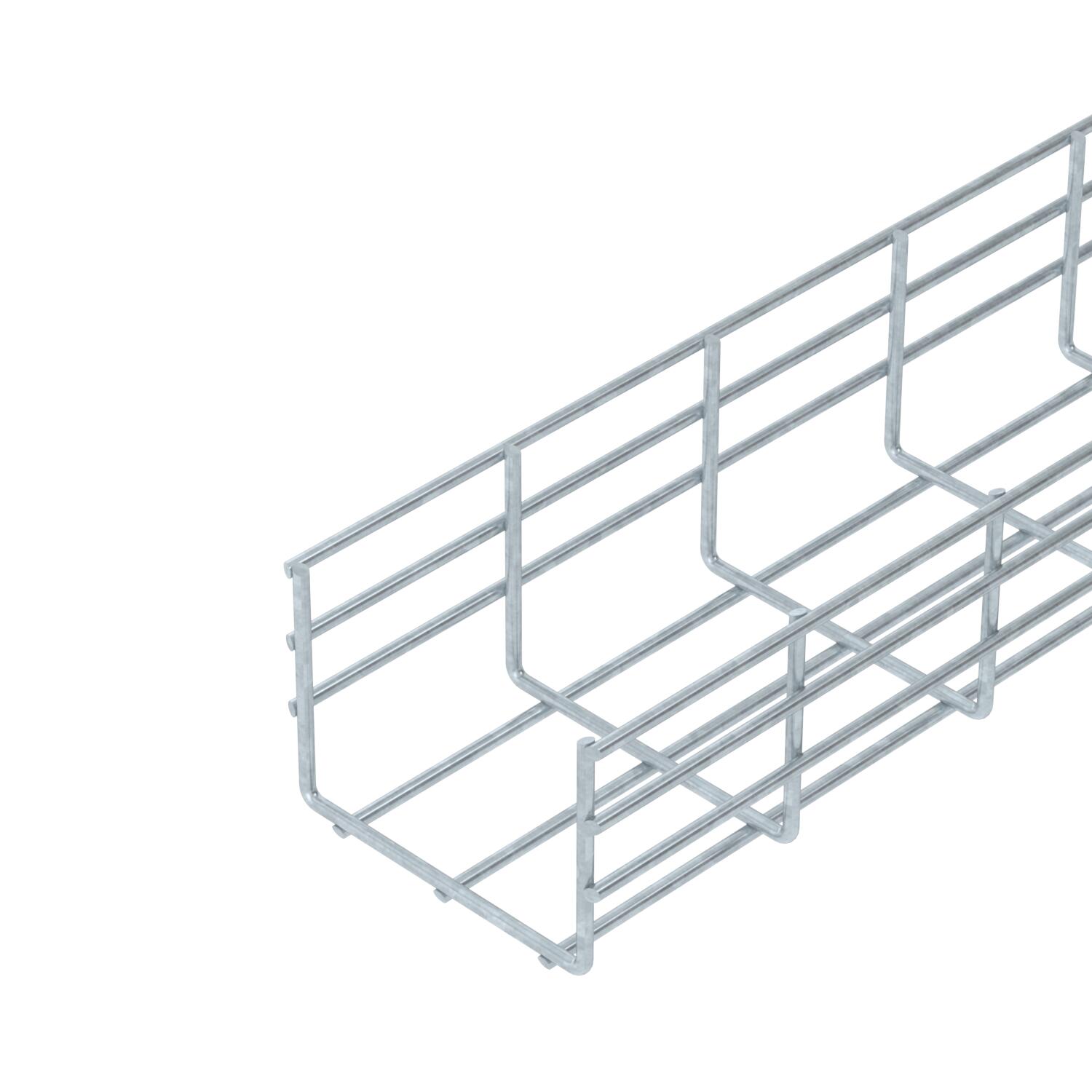

Tugev korvrenn SGR 105 FT

Artikli nr. 6003175 | EAN 4012196397716

3000 mm
105 mm
6 mm
ei
Toote kirjeldus
Toote kirjeldus
Korvrenn punktkeevitatud terastraatidest, küljekõrgus 105 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Korvrenn, küljekõrgus 105 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 5,549 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kasulik ristlõige 13000 mm²
Kasulik ristlõige 130 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 105 mm
Kõrgus 4,13 in
Laius 5,91 in
Laius 150 mm
Materjal Teras
Mõõde 105x150x3000
Mõõt B 150 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Profiili kuju U-kuju
Roostevaba teras, peitsitud ei
Toimetagamine ei
Traadi läbimõõt 6 mm
Tugedevaheline kaugus 1,0 m 3,1 kN/m
Tugedevaheline kaugus 1,5 m 1,75 kN/m
Tugedevaheline kaugus 2,0 m 1,15 kN/m
Tugedevaheline kaugus 2,5 m 0,79 kN/m
Tugedevaheline kaugus 3,0 m 0,6 kN/m
Tugedevaheline kaugus 3,5 m 0,5 kN/m
Tugedevaheline kaugus 4,0m 0,4 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Korvrenni SGR 105 koormusdiagramm

Korvrenni SGR 105 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
SGR 105 150 FT 3000 mm 150 mm 105 mm 6 mm 130 cm² ei 6003175
3 m
SGR 105 200 FT 3000 mm 200 mm 105 mm 6 mm 175 cm² ei 6003214
3 m
SGR 105 300 FT 3000 mm 300 mm 105 mm 6 mm 268 cm² ei 6003309
3 m
SGR 105 400 FT 3000 mm 400 mm 105 mm 6 mm 363 cm² ei 6003402
3 m
SGR 105 500 FT 3000 mm 500 mm 105 mm 6 mm 459 cm² ei 6003515
3 m
SGR 105 600 FT 3000 mm 600 mm 105 mm 6 mm 554 cm² ei 6003616
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Ühendus FT Ühendus FT GUV 6 FT 6016573
20 Tükki
Kaas, perforeerimata DD Kaas, perforeerimata DD DRLU 150 DD 6052647
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate Kaitsekate SGR KS OR 6003758
500 Tükki
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
Kaaneklamber, universaalne A2 Kaaneklamber, universaalne A2 DKU A2 6065600
20 Tükki
Kaabli allaviiguplaat FT Kaabli allaviiguplaat FT KAB GR FT 6220142
10 Tükki
