Tugev korvrenn SGR 155 FT

Artikli nr. 6003698 | EAN 4012195380313

3000 mm
155 mm
6 mm
ei
Toote kirjeldus
Toote kirjeldus

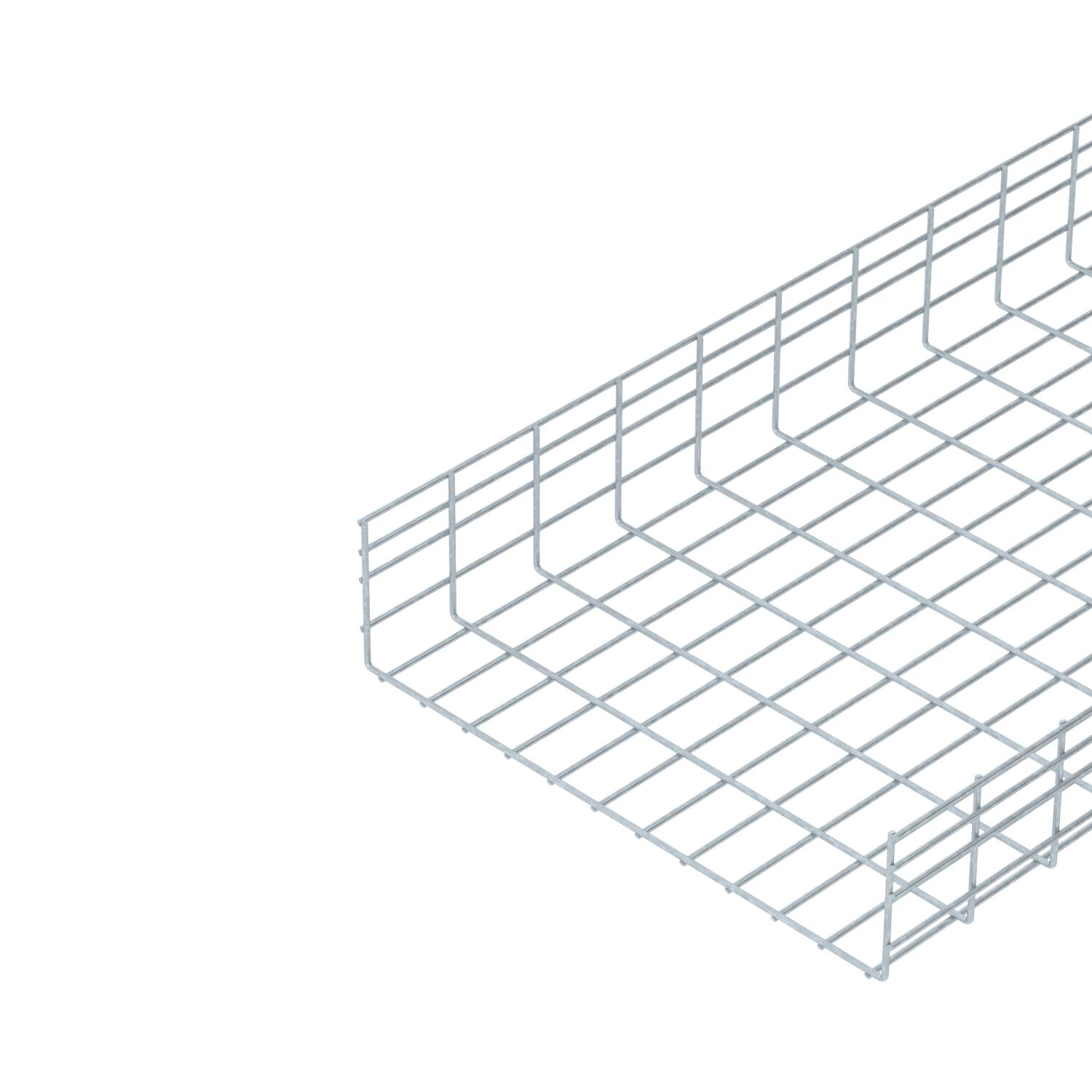

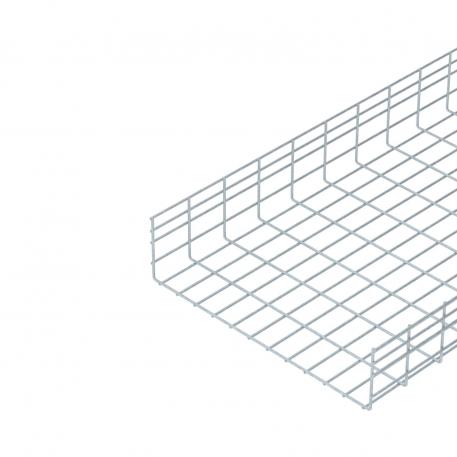

Korvrenn punktkeevitatud terastraatidest, küljekõrgus 155 mm.

Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 13,112 kg CO₂e / 1 Meeter
Integreeritud eraldusriiul ilma
kaablikandursüsteemi liitmiku tüüp kruvitud
Kasulik ristlõige 888 cm²
Kasulik ristlõige 88800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 6,1 in
Kõrgus 155 mm
Kruvideta ühendus ei
Laius 23,62 in
Laius 600 mm
Materjal Teras

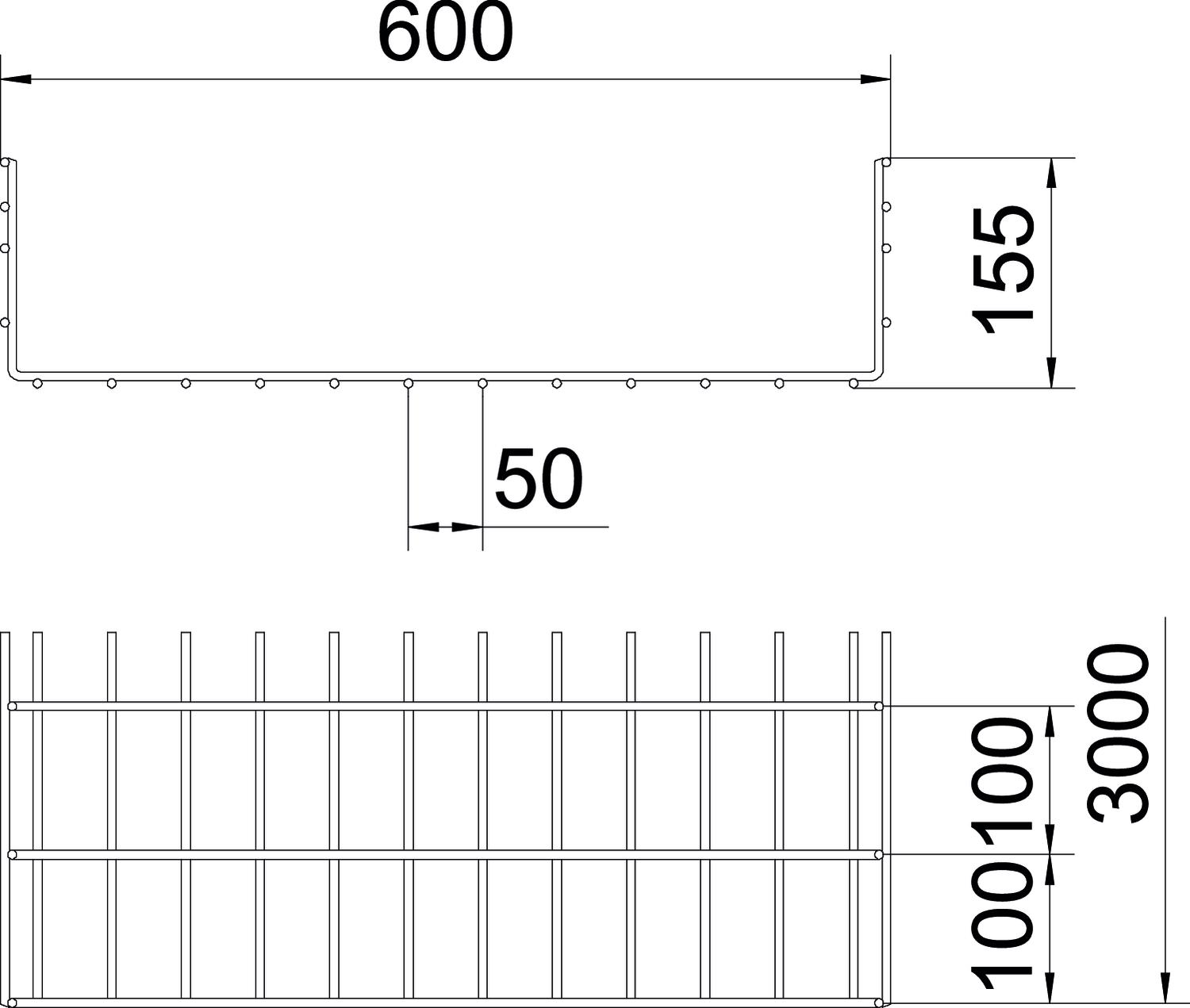

Mõõde 155x600x3000
Mõõt B 600 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Profiili kuju U-kuju
Roostevaba teras, peitsitud ei
Toimetagamine ei
Traadi läbimõõt 6 mm
Tugedevaheline kaugus 1,0 m 4,9 kN/m
Tugedevaheline kaugus 1,5 m 3,2 kN/m
Tugedevaheline kaugus 2,0 m 2,2 kN/m
Tugedevaheline kaugus 2,5 m 1,6 kN/m
Tugedevaheline kaugus 3,0 m 1,25 kN/m
Tugedevaheline kaugus 3,5 m 1,03 kN/m
Tugedevaheline kaugus 4,0m 0,8 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv tsink

Tehnilised andmed

Korvrenni SGR 155 koormusdiagramm

Korvrenni SGR 155 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Toimetagamine Artikli nr. Kogus kl. VKE
SGR 155 300 FT 3000 mm 300 mm 155 mm 6 mm 438 cm² ei 6003692
3 m
SGR 155 450 FT 3000 mm 450 mm 155 mm 6 mm 663 cm² ei 6003695
3 m
SGR 155 500 FT 3000 mm 500 mm 155 mm 6 mm 738 cm² ei 6003696
3 m
SGR 155 600 FT 3000 mm 600 mm 155 mm 6 mm 888 cm² ei 6003698
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Ühendus FT Ühendus FT GUV 6 FT 6016573
20 Tükki
Kaas, perforeerimata DD Kaas, perforeerimata DD DRLU 600 DD 6052674
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate Kaitsekate SGR KS OR 6003758
500 Tükki
Eraldusriiul 135 DD Eraldusriiul 135 DD TSG 135 DD 6062338
3 m
Kaaneklamber, universaalne A2 Kaaneklamber, universaalne A2 DKU A2 6065600
20 Tükki
Kaabli allaviiguplaat FT Kaabli allaviiguplaat FT KAB GR FT 6220142
10 Tükki
