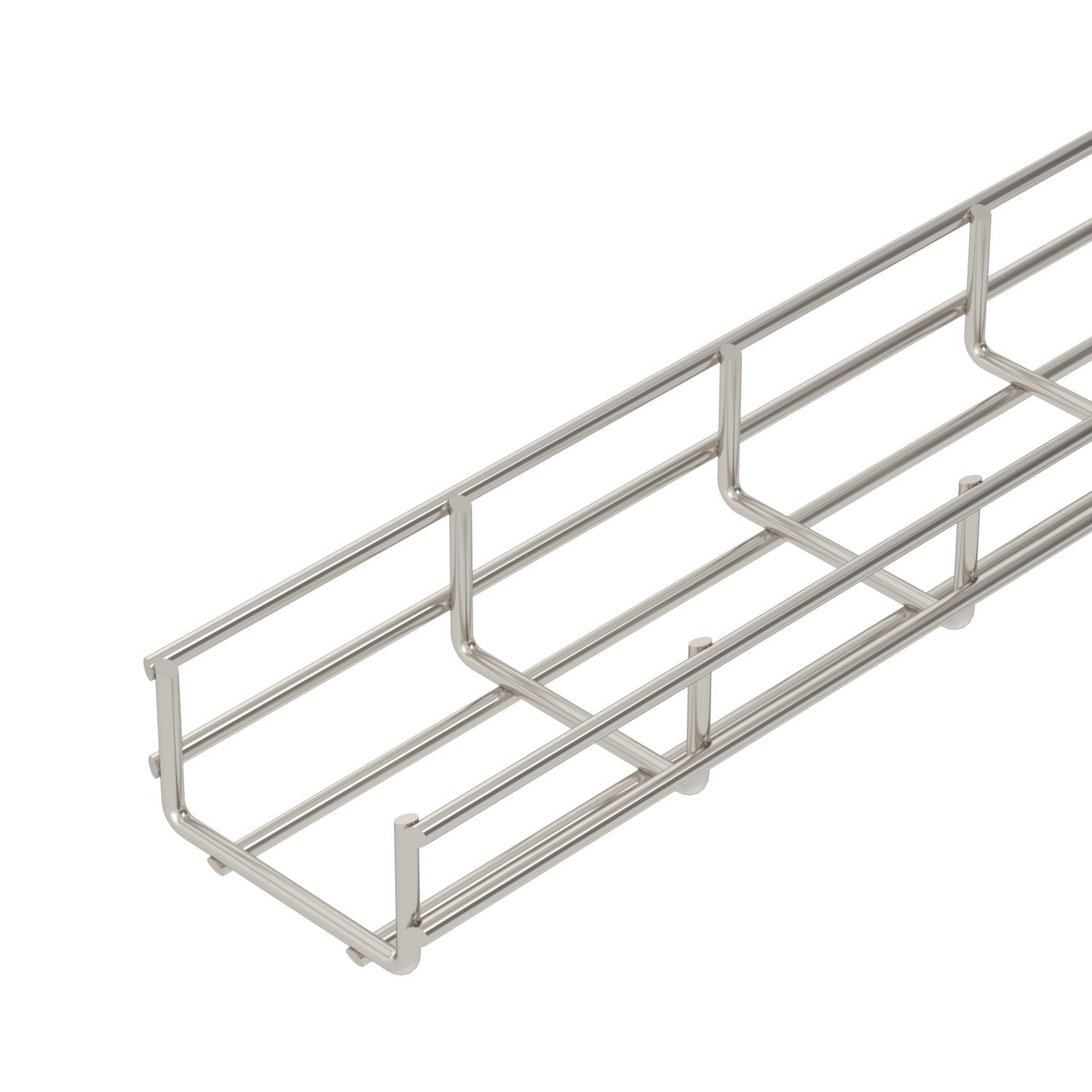

Tugeva konstruktsiooniga korvrenn SGR 55 A2

Artikli nr. 6000909 | EAN 4012196622108

3000 mm
55 mm
6 mm
Toote kirjeldus

Toote kirjeldus

Korvrenn punktkeevitatud terastraatidest, küljekõrgus 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Korvrenn, küljekõrgus 55 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kasulik ristlõige 40 cm²
Kasulik ristlõige 4000 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 2,17 in
Kõrgus 55 mm
Laius 100 mm
Laius 3,94 in
Materjal Roostevaba teras 1.4301
Mõõde 55x100x3000
Mõõt B 100 mm
Pikkus 3000 mm
Pinnakate hele, järeltöödeldud
Profiili kuju U-kuju
Traadi läbimõõt 6 mm
Tugedevaheline kaugus 1,0 m 2 kN/m
Tugedevaheline kaugus 1,5 m 1,15 kN/m
Tugedevaheline kaugus 2,0 m 0,75 kN/m
Tugedevaheline kaugus 2,5 m 0,5 kN/m
Tugedevaheline kaugus 3,0 m 0,4 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv roostevaba teras

Tehnilised andmed

Korvrenni SGR 55 koormusdiagramm

Korvrenni SGR 55 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Artikli nr. Kogus kl. VKE
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Ühendusklamber A2 Ühendusklamber A2 GUV 6 A2 6016574
20 Tükki
Kaas, perforeerimata A2 Kaas, perforeerimata A2 DRLU 100 A2 6052824
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate Kaitsekate SGR KS OR 6003758
500 Tükki
Eraldusriiul 45 A2 Eraldusriiul 45 A2 TSG 45 A2 6062025
3 m
Kaaneklamber, universaalne A2 Kaaneklamber, universaalne A2 DKU A2 6065600
20 Tükki
Kaablite allaviiguplaat A2 Kaablite allaviiguplaat A2 KAB GR A2 6220145
10 Tükki
