Tugevdatud kaabliredel WKL 200 FT 6000 | 200 | 2,5 | ei
morepic-1 morepic-2 video-1 video-2

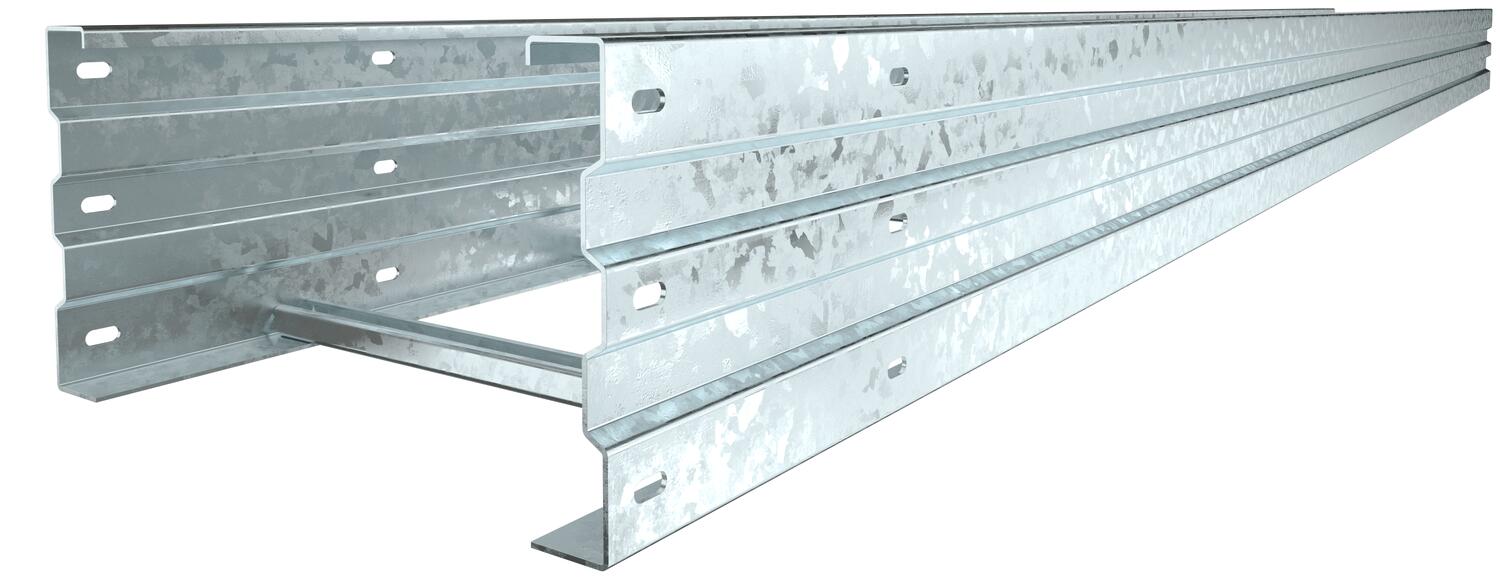

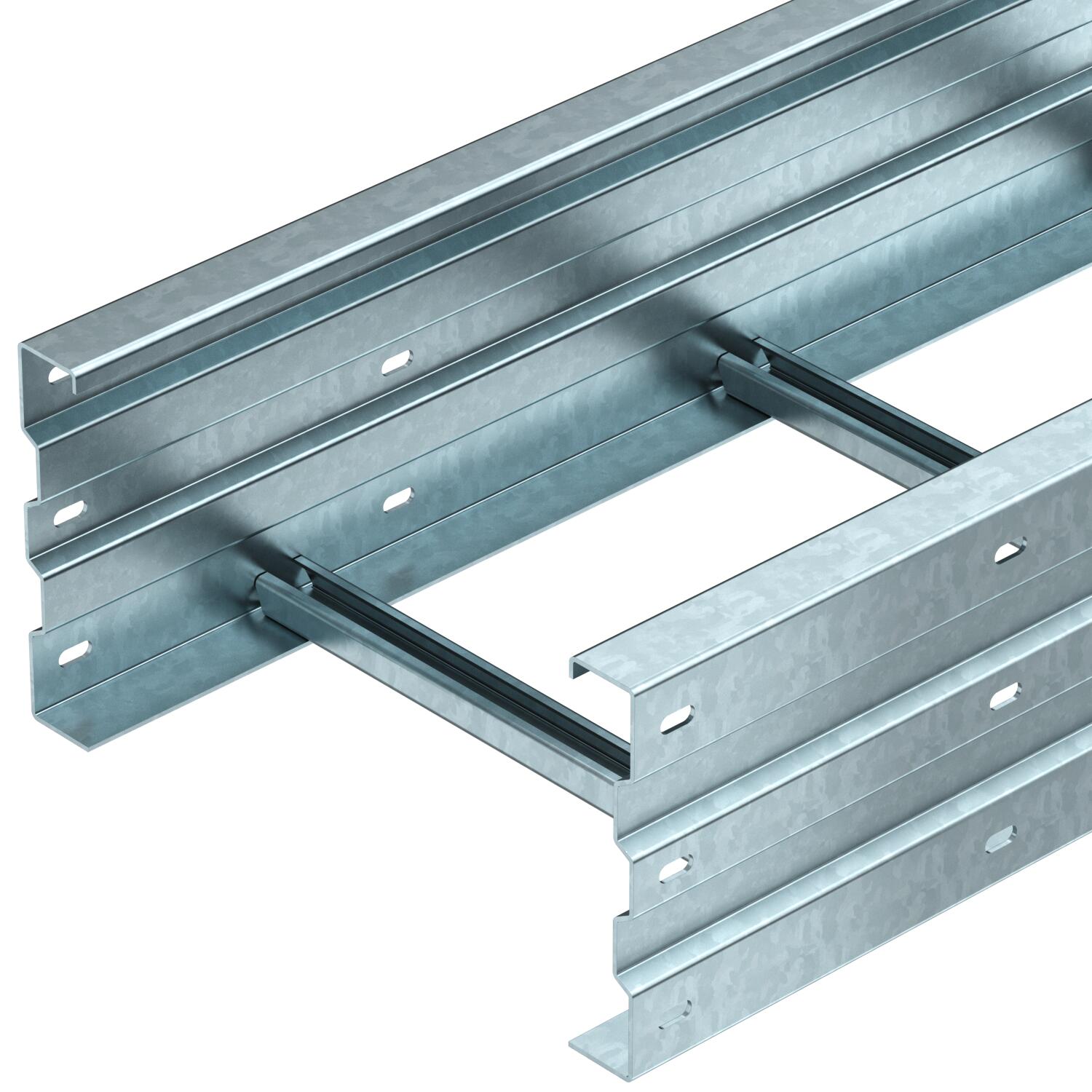

Tugevdatud kaabliredel WKL 200 FT

Artikli nr. 6232102 | EAN 4012196614844

6000 mm
2,5 mm
ei
Toote kirjeldus
Toote kirjeldus
Tugevdatud kaabliredel küljekõrgusega 200 mm.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 200 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 26,643 kg CO₂e / 1 Meeter
Haruprao suurus 17,00
Kasulik ristlõige 344 cm²
Kasulik ristlõige 34400 mm²
Kõrgus 200 mm
Külje perforatsioon jah
Laius 200 mm
Materjal Teras

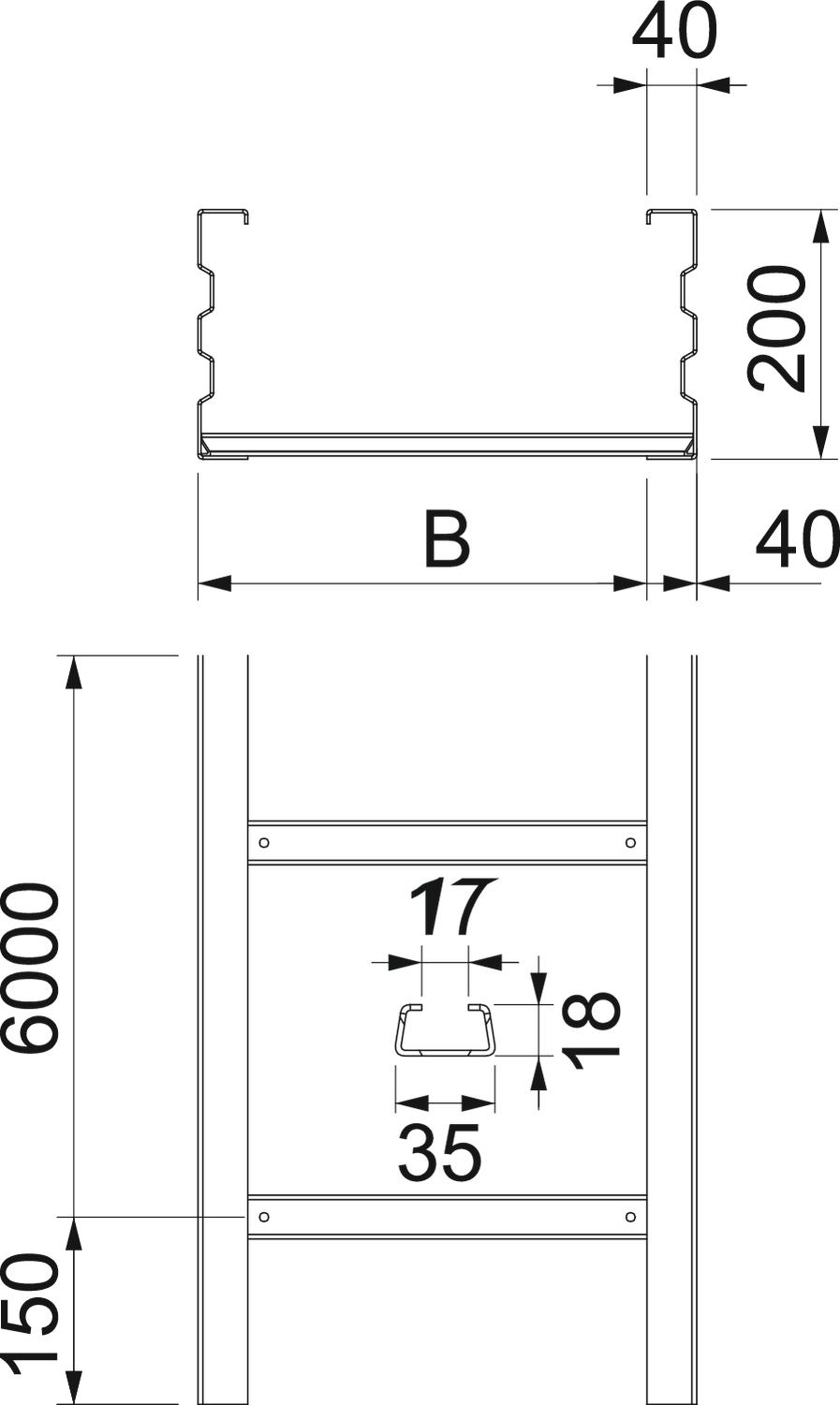

Mõõde 200x200x6000
Mõõt B 200 mm
Mõõt L 6000 mm
Mõõtmed 200x200
Pika sildega teostus jah
Pikkus 6000 mm
Pikkus 6000 ft
Pinnakate Kuumtsingitud kastmismeetodil
Pulkade teostus Perforeerimata profiil
Roostevaba teras, peitsitud ei
Tala paksus 2,5 mm
Toimetagamine ei
Tugedevaheline kaugus 10,0 m 1 kN/m
Tugedevaheline kaugus 6,0 m 3 kN/m
Tugedevaheline kaugus 8,0 m 2 kN/m
Tugedevaheline kaugus 9,0 m 1,4 kN/m
Tugikaugus 7,0 m 2,5 kN/m
Värv zinc

Tehnilised andmed

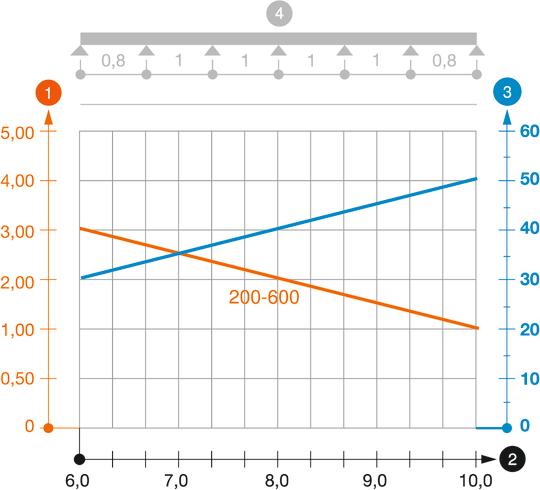

Tugevdatud kaabliredeli (tüüp WKL 200) koormusdiagramm

Tugevdatud kaabliredeli (tüüp WKL 200) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
WKL 2020 FT 6000 mm 200 mm 2,5 mm ei 6232102
6 m
WKL 2030 FT 6000 mm 300 mm 2,5 mm ei 6232104
6 m
WKL 2040 FT 6000 mm 400 mm 2,5 mm ei 6232106
6 m
WKL 2050 FT 6000 mm 500 mm 2,5 mm ei 6232108
6 m
WKL 2060 FT 6000 mm 600 mm 2,5 mm ei 6232110
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE

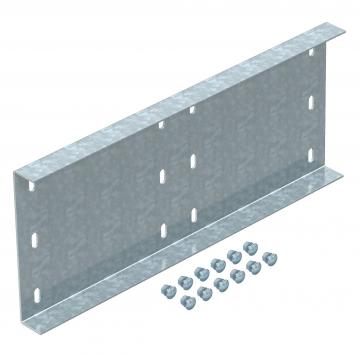

Pikiühendus Pikiühendus WRV 200 FT 6232507
4 Tükki

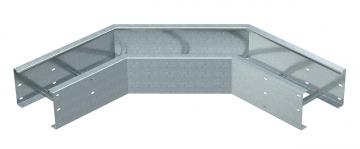

90° poogen 200 FT 90° poogen 200 FT WLB 90 2020 FT 6233422
1 Tükki

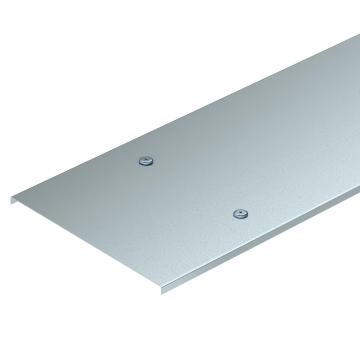

Kaas pöördriiviga DD Kaas pöördriiviga DD WKLD 2020 DD 6232402
3 m
Eraldusriiul 135 DD Eraldusriiul 135 DD TSG 135 DD 6062338
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
Allalaadimised

Laadi alla

EÜ vastavusdeklaratsioon WKL 2020 FT / 6232102 , 0.17MB , pdf
Laadi alla
UK-vastavusdeklaratsioonid WKL 2020 FT / 6232102 , 0.09MB , pdf
Laadi alla

Laadi alla

Laadi alla
Laadi alla

WKL 2020 FT / 6232102
Laadi alla
