Tugevdatud kaabliredel WKLG 110 A2 6000 | 500 | 2 | ei

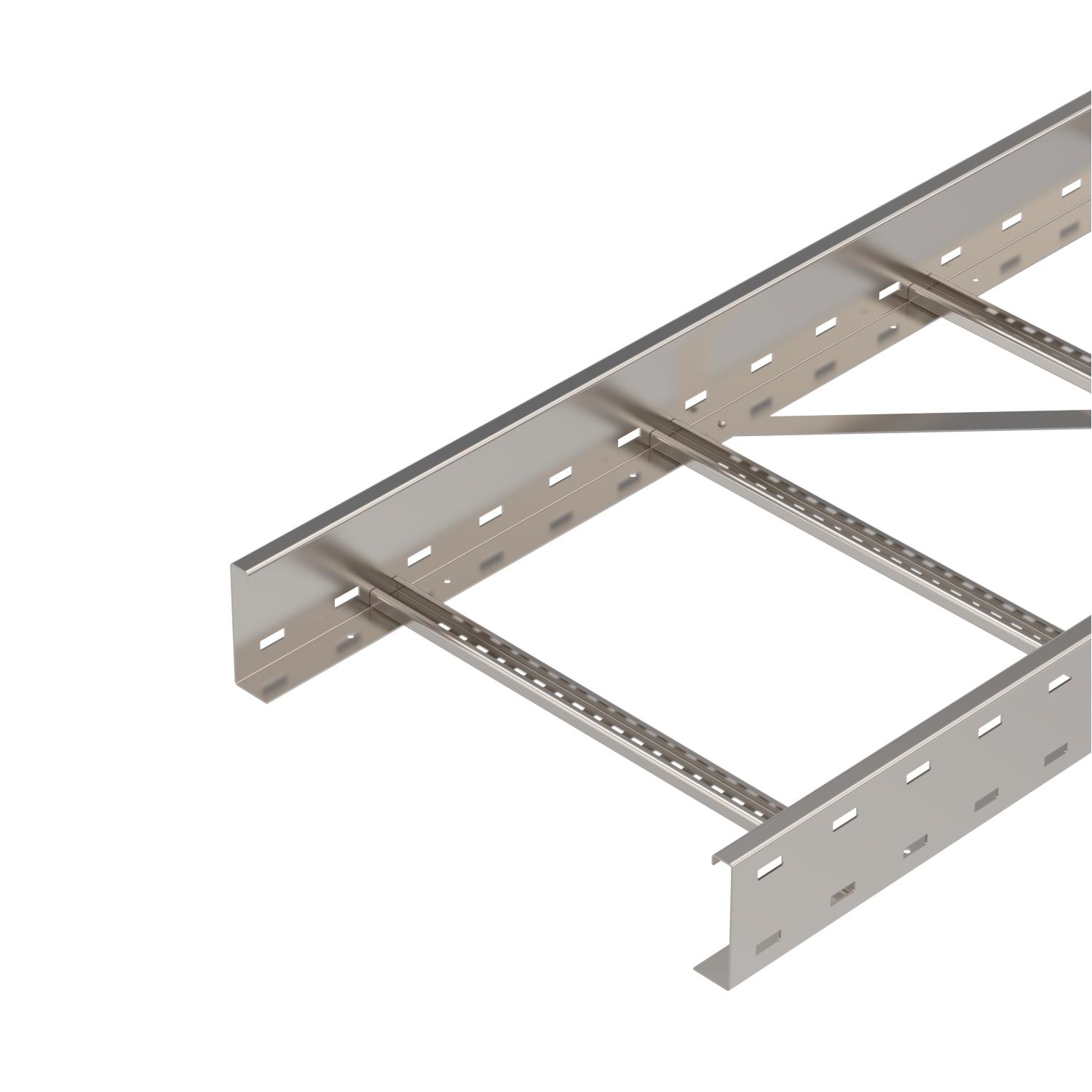

Tugevdatud kaabliredel WKLG 110 A2

Artikli nr. 6311214 | EAN 4012195037316

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	2 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.

Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	0,925 kg CO₂e / 1 Meeter
Haruprao suurus	17,00
Kasulik ristlõige	47100 mm²
Kasulik ristlõige	471 cm²
Kõrgus	110 mm
Külgprofiili teostus	Profiil (avatud)
Külje perforatsioon	jah
Laius	500 mm
Materjal	Roostevaba teras 1.4301
Mõõde	110x500x6000
Mõõt B	500 mm
Mõõt L	6000 mm
Mõõtmed	110x500
Pika sildega teostus	jah
Pikkus	6000 mm

Pikkus	6000 ft
Pinnakate	hele, järeltöödeldud
Pulkade teostus	Perforeerimata profiil
Roostevaba teras, peitsitud	ei
Tala paksus	2 mm
Toimetagamine	ei
Tugedevaheline kaugus 3,0 m	2,3 kN/m
Tugedevaheline kaugus 3,5 m	2,25 kN/m
Tugedevaheline kaugus 4,0m	2,1 kN/m
Tugedevaheline kaugus 4,5 m	1,83 kN/m
Tugedevaheline kaugus 5,0 m	1,5 kN/m
Tugedevaheline kaugus 6,0 m	1 kN/m
Tugikaugus 7,0 m	0,7 kN/m
Värv	roostevaba teras

Tehnilised andmed

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
WKLG 1120 A2	6000 mm	200 mm	2 mm	ei	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	ei	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	ei	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	ei	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	ei	6311218	m	6 m
