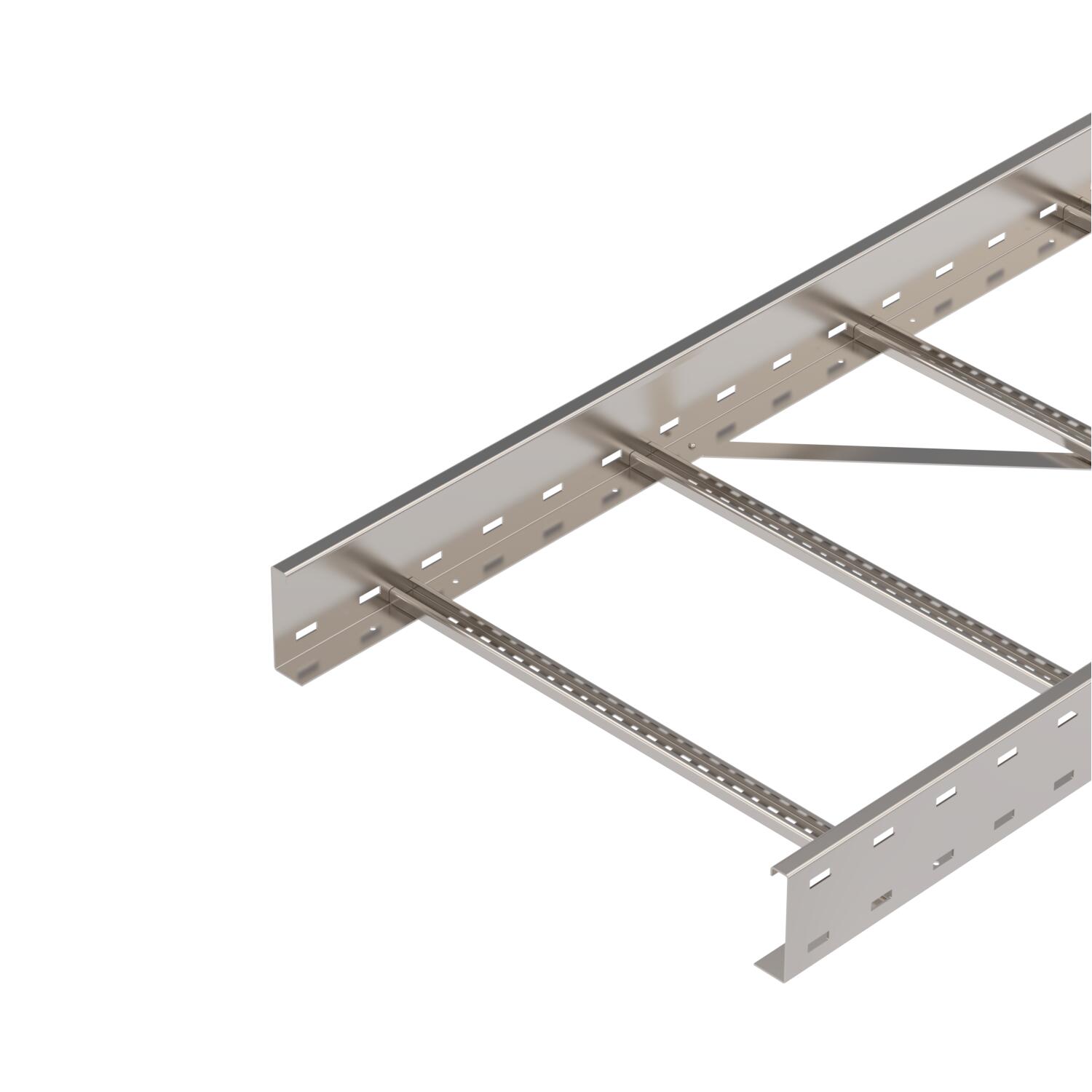

Tugevdatud kaabliredel WKLG 110 A2

Artikli nr. 6311218 | EAN 4012195037323

6000 mm
2 mm
ei
Toote kirjeldus
Toote kirjeldus
Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.


Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 110 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 28,969 kg CO₂e / 1 Meeter
Haruprao suurus 17,00
Kasulik ristlõige 566 cm²
Kasulik ristlõige 56600 mm²
Kõrgus 110 mm
Külgprofiili teostus Profiil (avatud)
Külje perforatsioon jah
Laius 600 mm
Materjal Roostevaba teras 1.4301

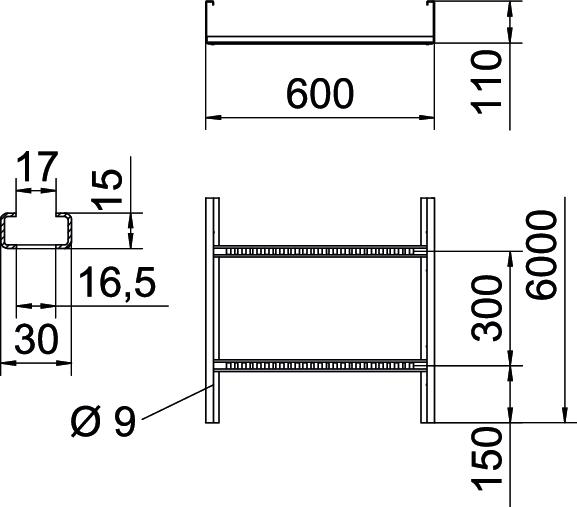

Mõõde 110x600x6000
Mõõt B 600 mm
Mõõt L 6000 mm
Mõõtmed 110x600
Pika sildega teostus jah
Pikkus 6000 mm
Pikkus 6000 ft
Pinnakate hele, järeltöödeldud
Pulkade teostus Perforeerimata profiil
Roostevaba teras, peitsitud ei
Tala paksus 2 mm
Toimetagamine ei
Tugedevaheline kaugus 3,0 m 2,3 kN/m
Tugedevaheline kaugus 3,5 m 2,25 kN/m
Tugedevaheline kaugus 4,0m 2,1 kN/m
Tugedevaheline kaugus 4,5 m 1,83 kN/m
Tugedevaheline kaugus 5,0 m 1,5 kN/m
Tugedevaheline kaugus 6,0 m 1 kN/m
Tugikaugus 7,0 m 0,7 kN/m
Värv roostevaba teras

Tehnilised andmed

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
WKLG 1120 A2 6000 mm 200 mm 2 mm ei 6311202
6 m
WKLG 1130 A2 6000 mm 300 mm 2 mm ei 6311206
6 m
WKLG 1140 A2 6000 mm 400 mm 2 mm ei 6311210
6 m
WKLG 1150 A2 6000 mm 500 mm 2 mm ei 6311214
6 m
WKLG 1160 A2 6000 mm 600 mm 2 mm ei 6311218
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk A2 Jätk A2 WRVL 110 A2 6091229
2 Tükki
Kaas pöördriiviga A2 Kaas pöördriiviga A2 WDRL 1116 60 A2 6227368
3 m
Eraldusriiul 85 A2 Eraldusriiul 85 A2 TSG 85 A2 6062173
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
