Tugevdatud kaabliredel WKLG 110 A4 6000 | 300 | 2 | ei

Tugevdatud kaabliredel WKLG 110 A4

Artikli nr. 6311227 | EAN 4012195866282

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	2 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

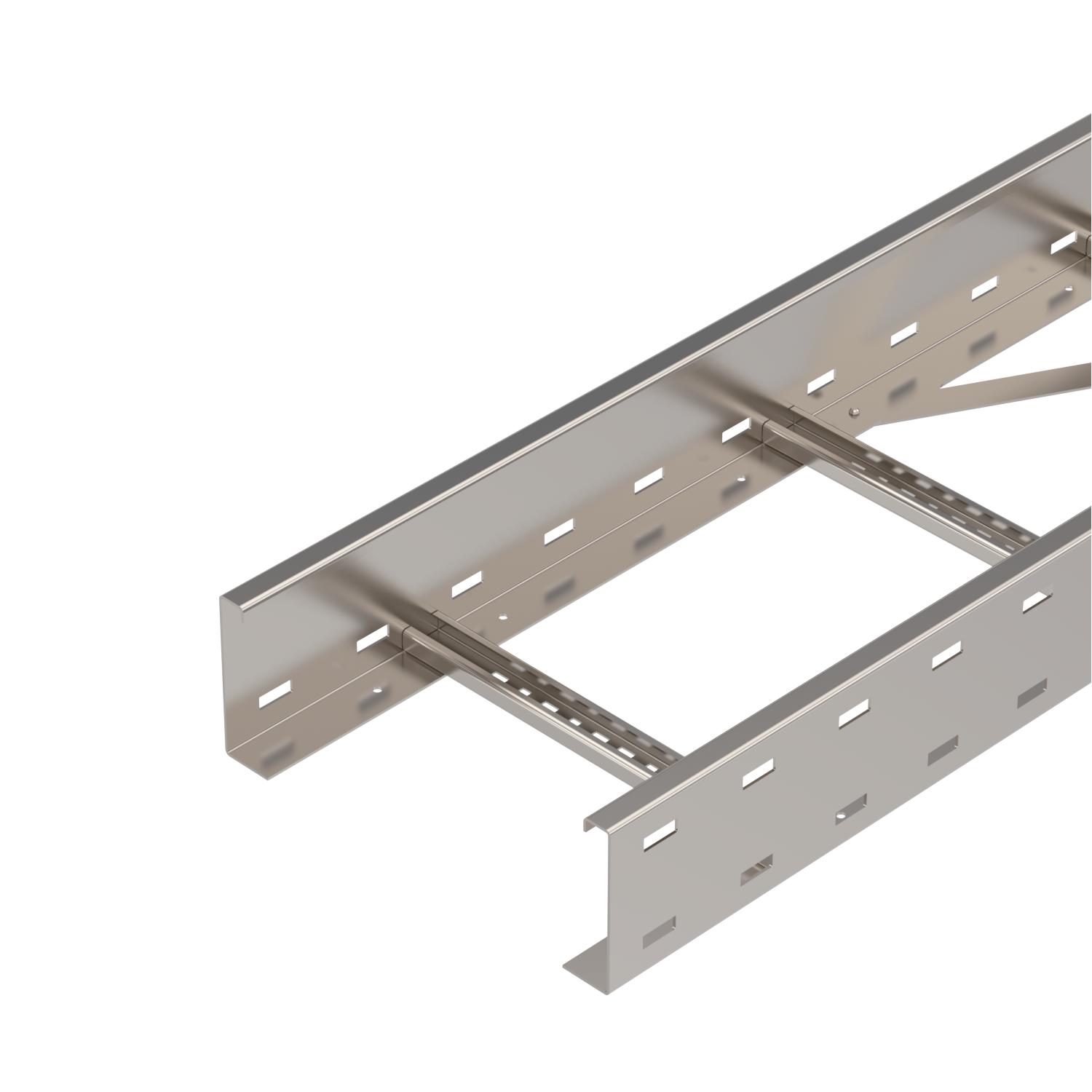

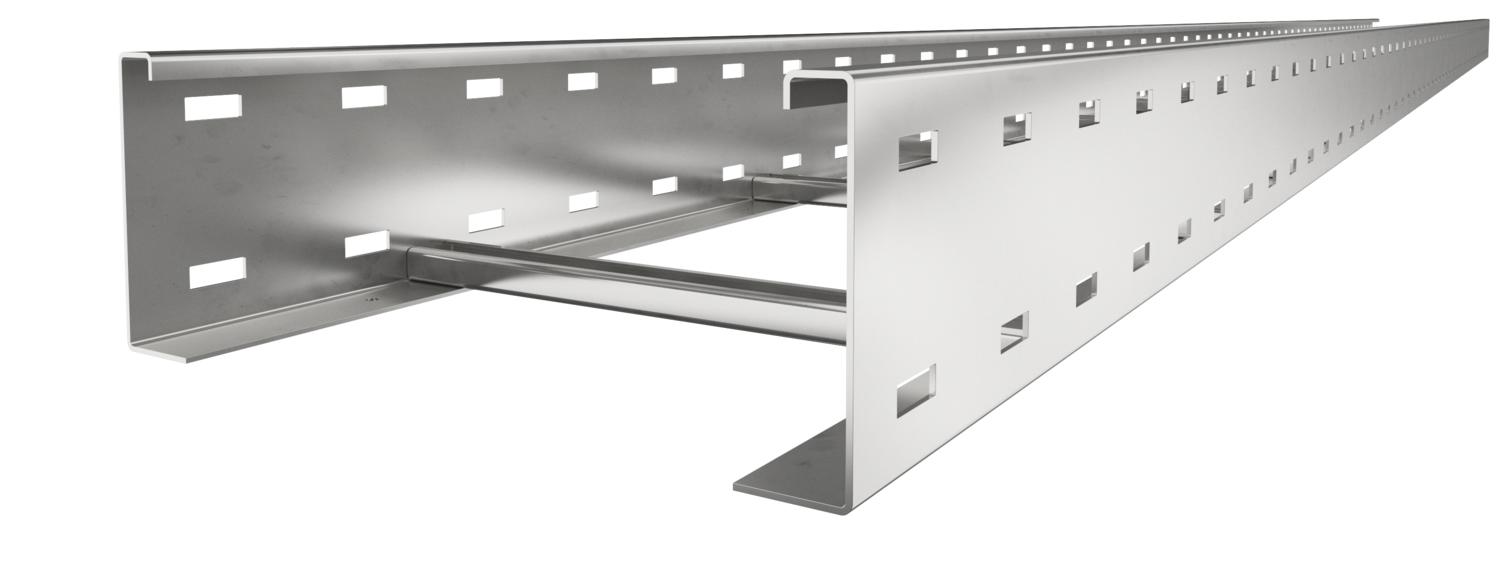

Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.

Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	30,238 kg CO₂e / 1 Meeter
Haruprao suurus	17,00
Kasulik ristlõige	28100 mm²
Kasulik ristlõige	281 cm²
Kõrgus	110 mm
Külgprofiili teostus	Profiil (avatud)
Külje perforatsioon	jah
Laius	300 mm
Materjal	roostevaba teras 1.4571

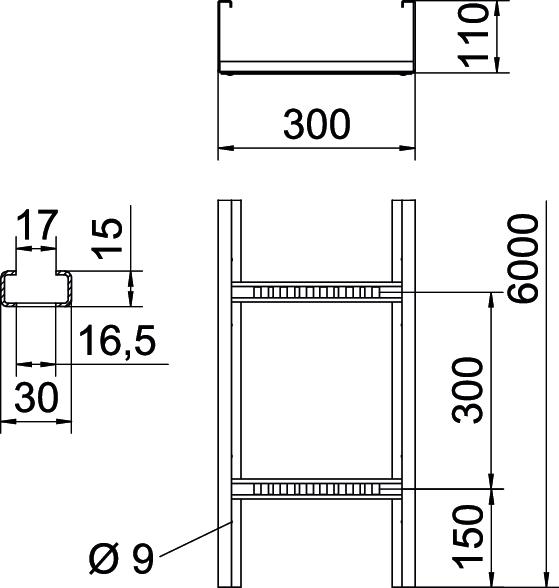

Mõõde	110x300x6000
Mõõt B	300 mm
Mõõt L	6000 mm
Pika sildega teostus	jah
Pikkus	6000 mm

Pikkus	6000 ft
Pinnakate	hele, järeltöödeldud
Pulkade teostus	Perforeerimata profiil
Roostevaba teras, peitsitud	ei
Tala paksus	2 mm
Toimetagamine	ei
Tugedevaheline kaugus 3,0 m	2,3 kN/m
Tugedevaheline kaugus 3,5 m	1,9 kN/m
Tugedevaheline kaugus 4,0m	1,6 kN/m
Tugedevaheline kaugus 4,5 m	1,33 kN/m
Tugedevaheline kaugus 5,0 m	1,1 kN/m
Tugedevaheline kaugus 6,0 m	0,8 kN/m
Tugikaugus 7,0 m	0,4 kN/m
Värv	roostevaba teras

Tehnilised andmed

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
WKLG 1120 A4	6000 mm	200 mm	2 mm	ei	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	ei	6311227	m	6 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	ei	6311229	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	ei	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	ei	6311233	m	6 m
