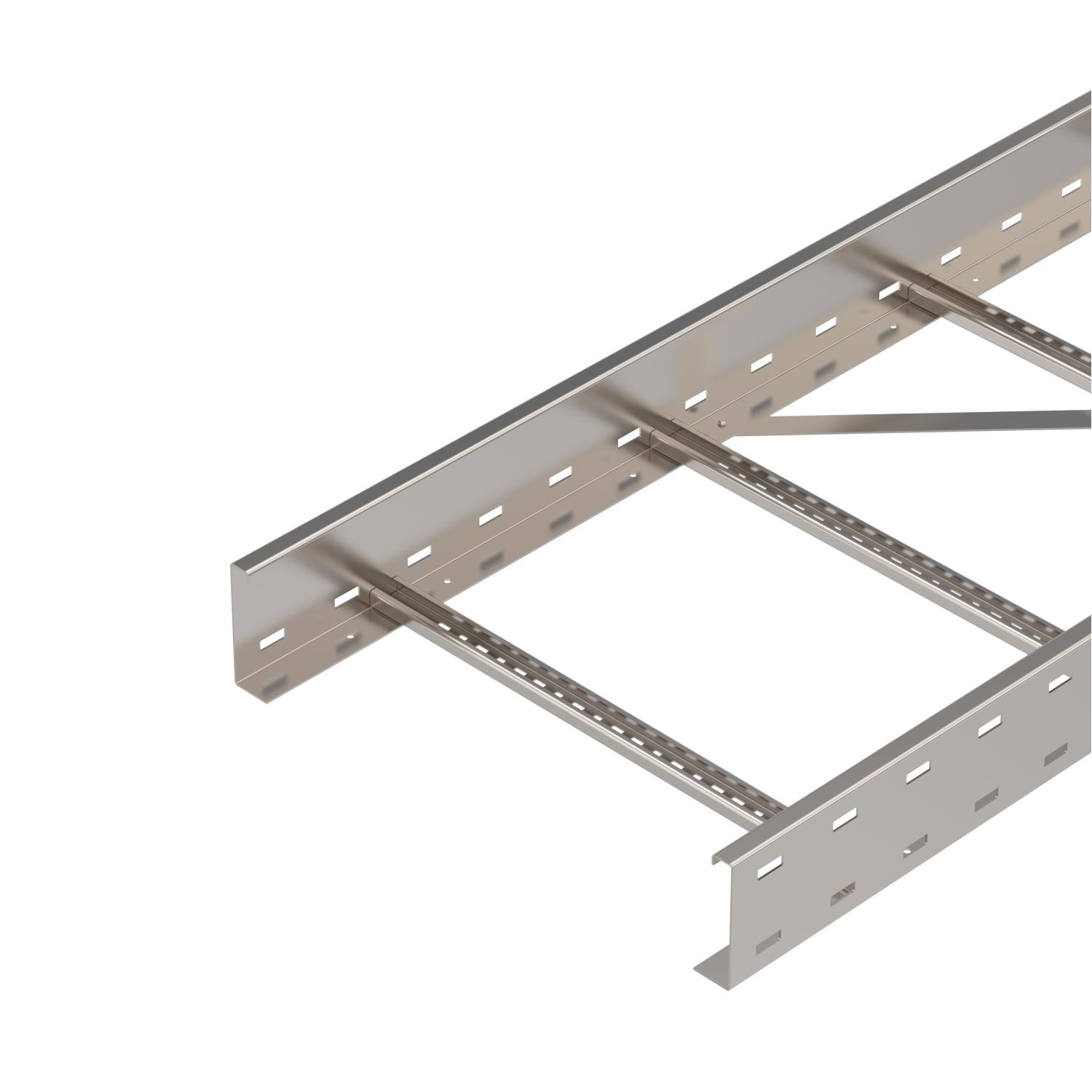

Tugevdatud kaabliredel WKLG 110 A4

Artikli nr. 6311231 | EAN 4012195866329

6000 mm
2 mm
ei
Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.


Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 110 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
Haruprao suurus 17,00
Kasulik ristlõige 47100 mm²
Kasulik ristlõige 471 cm²
Kõrgus 110 mm
Külgprofiili teostus Profiil (avatud)
Külje perforatsioon jah
Laius 500 mm
Materjal roostevaba teras 1.4571

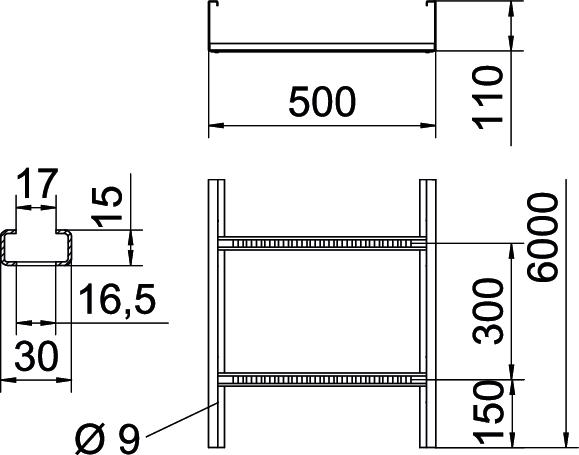

Mõõde 110x500x6000
Mõõt B 500 mm
Mõõt L 6000 mm
Pika sildega teostus jah
Pikkus 6000 ft
Pikkus 6000 mm
Pinnakate hele, järeltöödeldud
Pulkade teostus Perforeerimata profiil
Roostevaba teras, peitsitud ei
Tala paksus 2 mm
Toimetagamine ei
Tugedevaheline kaugus 3,0 m 2,3 kN/m
Tugedevaheline kaugus 3,5 m 1,9 kN/m
Tugedevaheline kaugus 4,0m 1,6 kN/m
Tugedevaheline kaugus 4,5 m 1,33 kN/m
Tugedevaheline kaugus 5,0 m 1,1 kN/m
Tugedevaheline kaugus 6,0 m 0,8 kN/m
Tugikaugus 7,0 m 0,4 kN/m
Värv roostevaba teras

Tehnilised andmed

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
WKLG 1120 A4 6000 mm 200 mm 2 mm ei 6311225
6 m
WKLG 1130 A4 6000 mm 300 mm 2 mm ei 6311227
6 m
WKLG 1140 A4 6000 mm 400 mm 2 mm ei 6311229
6 m
WKLG 1150 A4 6000 mm 500 mm 2 mm ei 6311231
6 m
WKLG 1160 A4 6000 mm 600 mm 2 mm ei 6311233
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk A4 Jätk A4 WRVL 110 A4 6091234
2 Tükki

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
