Tugevdatud kaabliredel WKLG 110 FT 6000 | 600 | 2 | ei
morepic-1 morepic-2 video-1 video-2

Tugevdatud kaabliredel WKLG 110 FT

Artikli nr. 6311075 | EAN 4012196883578

6000 mm
2 mm
ei
Toote kirjeldus
Toote kirjeldus

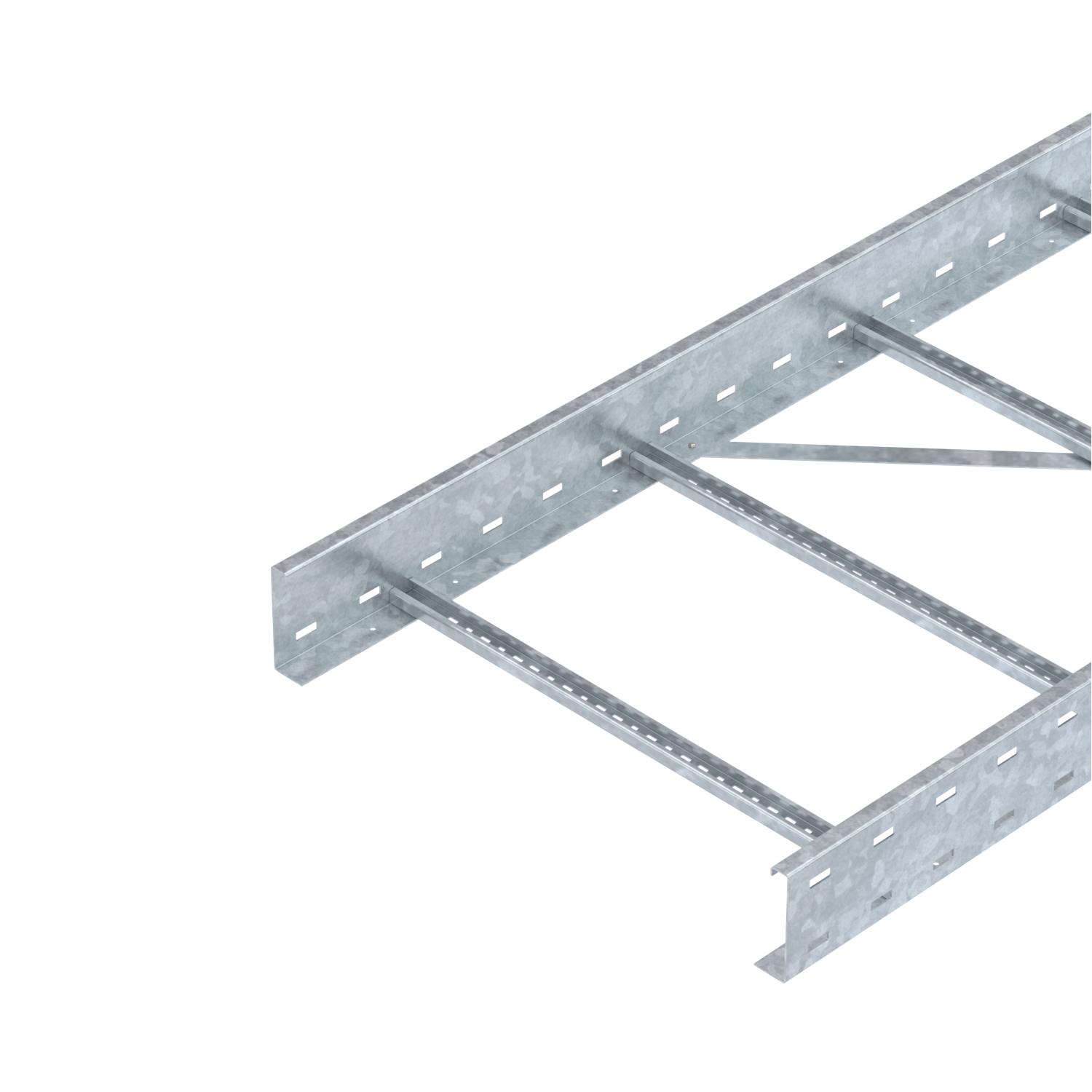

Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.


Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 110 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 15,461 kg CO₂e / 1 Meeter
Haruprao suurus 17,00
Kasulik ristlõige 56600 mm²
Kasulik ristlõige 566 cm²
Kõrgus 110 mm
Külgprofiili teostus Profiil (avatud)
Külje perforatsioon jah
Laius 600 mm
Materjal Teras

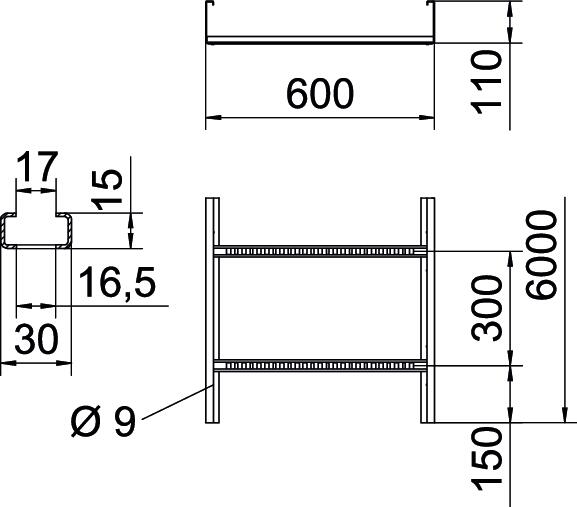

Mõõde 110x600x6000
Mõõt B 600 mm
Mõõt L 6000 mm
Mõõtmed 110 x 600
Pika sildega teostus jah
Pikkus 6000 ft
Pikkus 6000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pulkade teostus Perforeerimata profiil
Roostevaba teras, peitsitud ei
Tala paksus 2 mm
Toimetagamine ei
Tugedevaheline kaugus 3,0 m 2,9 kN/m
Tugedevaheline kaugus 3,5 m 2,48 kN/m
Tugedevaheline kaugus 4,0m 2,1 kN/m
Tugedevaheline kaugus 4,5 m 1,78 kN/m
Tugedevaheline kaugus 5,0 m 1,5 kN/m
Tugedevaheline kaugus 6,0 m 1 kN/m
Tugikaugus 7,0 m 0,7 kN/m
Värv zinc

Tehnilised andmed

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
WKLG 1120 FT 6000 mm 200 mm 2 mm ei 6311059
6 m
WKLG 1130 FT 6000 mm 300 mm 2 mm ei 6311063
6 m
WKLG 1140 FT 6000 mm 400 mm 2 mm ei 6311067
6 m
WKLG 1150 FT 6000 mm 500 mm 2 mm ei 6311071
6 m
WKLG 1160 FT 6000 mm 600 mm 2 mm ei 6311075
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT WRVL 110 FT 6091180
2 Tükki
90° poogen 110 FT 90° poogen 110 FT WLB 90 116 FT 6312470
1 Tükki
Kaas pöördfiksaatoriga DD Kaas pöördfiksaatoriga DD WDRL 1116 60 DD 6227616
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kinnitusklamber eraldusriiuli kinnitamiseks A2 Kinnitusklamber eraldusriiuli kinnitamiseks A2 KS KL A2 6062284
30 Tükki
