Tugevdatud kaabliredel WKLG 160 A4 6000 | 200 | 2 | ei

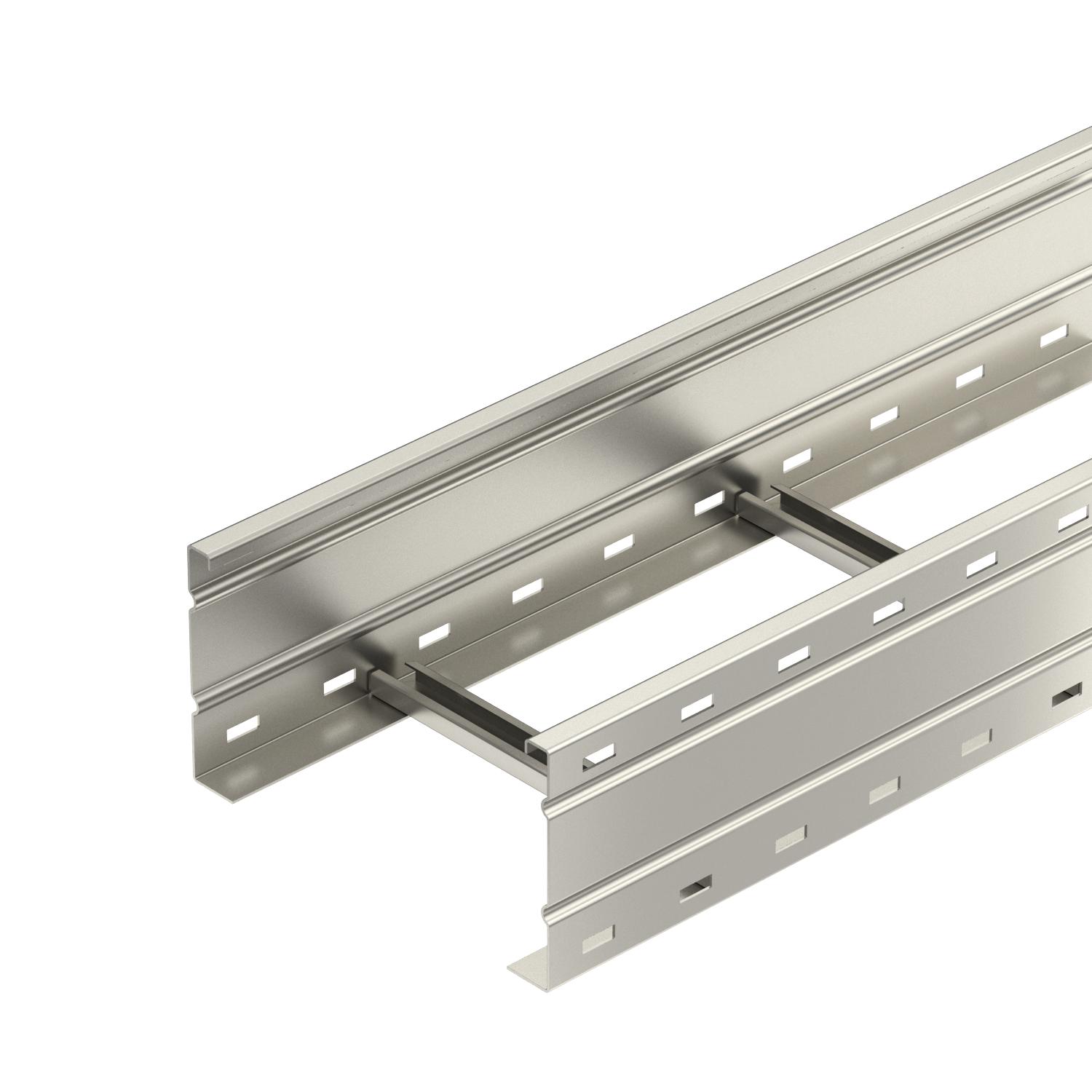

Tugevdatud kaabliredel WKLG 160 A4

Artikli nr. 6227170 | EAN 4012195909965

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	2 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga 160 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	37,753 kg CO₂e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	28200 mm²
Kasulik ristlõige	282 cm²
Kõrgus	160 mm
Külgprofiili teostus	Profiil (avatud)
Külje perforatsioon	jah
Laius	200 mm
Materjal	roostevaba teras 1.4571

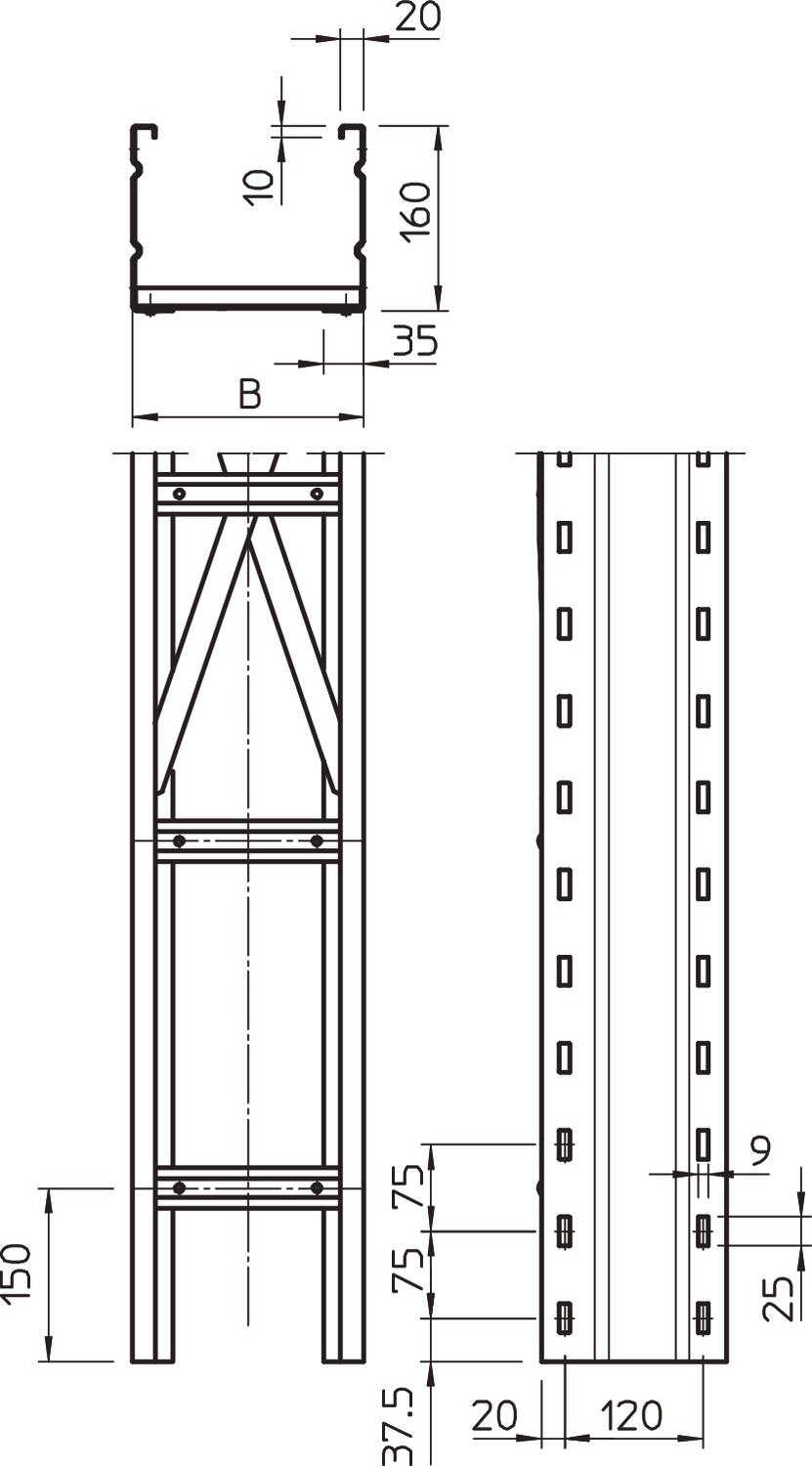

Mõõde	160x200x6000
Mõõt B	200 mm
Mõõt L	6000 mm
Pika sildega teostus	jah
Pikkus	6000 mm
Pikkus	6000 ft

Pinnakate	hele, järeltöödeldud
Pulkade teostus	Perforeerimata profiil
Roostevaba teras, peitsitud	ei
Tala paksus	2 mm
Toimetagamine	ei
Tugedevaheline kaugus 3,0 m	2,9 kN/m
Tugedevaheline kaugus 3,5 m	2,59 kN/m
Tugedevaheline kaugus 4,0m	2,3 kN/m
Tugedevaheline kaugus 4,5 m	2,04 kN/m
Tugedevaheline kaugus 5,0 m	1,8 kN/m
Tugedevaheline kaugus 6,0 m	1,4 kN/m
Tugedevaheline kaugus 8,0 m	0,7 kN/m
Tugikaugus 7,0 m	1 kN/m
Värv	roostevaba teras

Tehnilised andmed

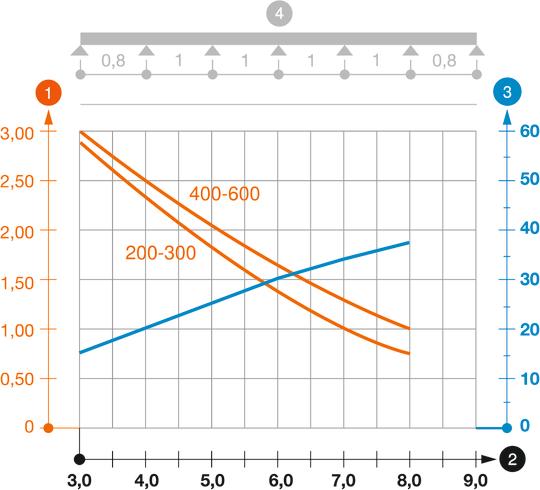

Tugevdatud kaabliredeli (tüüp WKLG 160) koormusdiagramm.

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
WKLG 1620 A4	6000 mm	200 mm	2 mm	ei	6227170	m	6 m
WKLG 1630 A4	6000 mm	300 mm	2 mm	ei	6227172	m	6 m
WKLG 1640 A4	6000 mm	400 mm	2 mm	ei	6227174	m	6 m
WKLG 1650 A4	6000 mm	500 mm	2 mm	ei	6227176	m	6 m
WKLG 1660 A4	6000 mm	600 mm	2 mm	ei	6227178	m	6 m
