- Toote kirjeldus
-
Toote kirjeldusTugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
- Tehnilised andmed
-
Tehnilised andmed

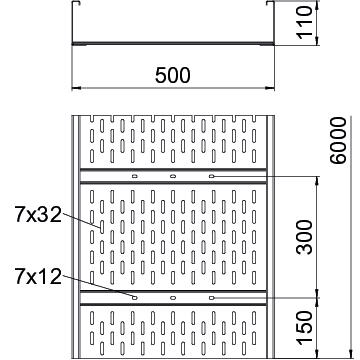

CO₂ jalajälg (GWP) hällist väravani 25,4908 kg CO₂e / 1 Meeter kaablikandursüsteemi liitmiku tüüp kruvitud kasulik pikkus 6000 mm Kasulik ristlõige 51100 mm² Kasulik ristlõige 511 cm² Kõrgus 110 mm Külje perforatsioon jah Laius 500 mm Magnetiline sulgemine ilma kaaneta 20 dB Magnetiline sulgemine kaanega 50 dB Materjal Teras Mõõde 110x500x6000 Mõõt B 500 mm Mõõt H 10 mm Mõõt L 6000 mm Mõõtmed 500 x 110 Paigaldusperforeering põhjas jah Pika sildega teostus jah Pikkus 6000 mm Pinnakate kuumtsingitud lintmeetodil Pleki paksus 2 mm Roostevaba teras, peitsitud ei Toimetagamine ei Tugedevaheline kaugus 3,0 m 2,9 kN/m Tugedevaheline kaugus 3,5 m 2,43 kN/m Tugedevaheline kaugus 4,0m 2 kN/m Tugedevaheline kaugus 4,5 m 1,72 kN/m Tugedevaheline kaugus 5,0 m 1,5 kN/m Tugedevaheline kaugus 6,0 m 1 kN/m Tugedevaheline kaugus 8,0 m 0,4 kN/m Tugikaugus 7,0 m 0,7 kN/m Ühenduse teostus ilma jätkuelemendita Värv tsink Tehnilised andmed
Tugevdatud kaablirenni (tüüp WKSG 110) koormusdiagramm
- Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
- Tugilaius m
- Tala läbipaine mm lubatava kN/m juures
- Koormusskeem katsetamisel
- Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
- Tala läbipaindekõver sõltuvalt tugede vahekaugusest
- Kõik tüübid
- Allalaadimised
-
Tooteleht WKSG 150 FS / 6098123 , 0.34MB , pdfKataloog Kabeltragsysteme , 45.23MB , pdfEÜ vastavusdeklaratsioon WKSG 150 FS / 6098123 , 0.16MB , pdfUK-vastavusdeklaratsioonid WKSG 150 FS / 6098123 , 0.09MB , pdfREACH Vastavusdeklaratsioon WKSG 150 FS / 6098123 , 0.12MB , pdfRoHS Vastavusdeklaratsioon WKSG 150 FS / 6098123 , 0.13MB , pdfMärgiste kasutamise luba UL Certificate of Compliance WKLG 110 160 WKSG 110 160 , 0.26MB , pdfKeskkonnaaruanne Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontaažijuhend Weitspannkabelrinnen , 10.82MB , pdf
