Tugevdatud kaablirenn WKSG 110 FT ei | 6000 | 200 | 2
morepic-1 morepic-2 video-1

Tugevdatud kaablirenn WKSG 110 FT

Artikli nr. 6098141 | EAN 4012196351732

ei
6000 mm
2 mm
Toote kirjeldus

Toote kirjeldus

Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA Konformitätserklärung
  • Tugevdatud kaablirenn, küljekõrgus 110 mm
Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp kruvitud
kasulik pikkus 6000 mm
Kasulik ristlõige 20200 mm²
Kasulik ristlõige 202 cm²
Külje perforatsioon jah
Magnetiline sulgemine ilma kaaneta 20 dB
Magnetiline sulgemine kaanega 50 dB
Materjal Teras
Mõõde 110x200x6000
Mõõtmed 110 x 200
Paigaldusperforeering põhjas jah
Pika sildega teostus jah
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 2 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Ühenduse teostus ilma jätkuelemendita

Mõõtmed

Kõrgus 110 mm
Laius 200 mm
Mõõt B 200 mm
Mõõt L 6000 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 3,0 m 2,5 kN/m
Tugedevaheline kaugus 3,5 m 2,01 kN/m
Tugedevaheline kaugus 4,0m 1,6 kN/m
Tugedevaheline kaugus 4,5 m 1,32 kN/m
Tugedevaheline kaugus 5,0 m 1,1 kN/m
Tugedevaheline kaugus 6,0 m 0,75 kN/m
Tugedevaheline kaugus 8,0 m 0,2 kN/m
Tugikaugus 7,0 m 0,45 kN/m

Tehnilised andmed

Tugevdatud kaablirenni (tüüp WKSG 110) koormusdiagramm

Tugevdatud kaablirenni (tüüp WKSG 110) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Toimetagamine Pikkus Laius Pleki paksus Artikli nr. Kogus kl. VKE
WKSG 120 FT ei 6000 mm 200 mm 2 mm 6098141
6 m
WKSG 130 FT ei 6000 mm 300 mm 2 mm 6098145
6 m
WKSG 140 FT ei 6000 mm 400 mm 2 mm 6098149
6 m
WKSG 150 FT ei 6000 mm 500 mm 2 mm 6098153
6 m
WKSG 160 FT ei 6000 mm 600 mm 2 mm 6098157
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT WRVL 110 FT 6091180
2 Tükki

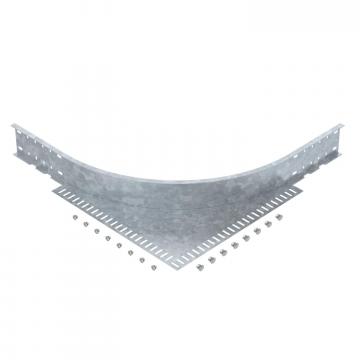

90°-poogen 110 FT 90°-poogen 110 FT WRB 90 120 FT 6098344
1 Tükki
Kaas pöördfiksaatoriga DD Kaas pöördfiksaatoriga DD WDRL 1116 20 DD 6227600
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
Ühendusplaat DD Ühendusplaat DD SSLB 200 DD 7070314
20 Tükki
