Tugevdatud kaablirenn WKSG 110 FT

Artikli nr. 6098153 | EAN 4012196034031

ei
6000 mm
2 mm
Toote kirjeldus

Toote kirjeldus

Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA declaration of conformity
  • Tugevdatud kaablirenn, küljekõrgus 110 mm
Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp kruvitud
kasulik pikkus 6000 mm
Kasulik ristlõige 511 cm²
Kasulik ristlõige 51100 mm²
Kõrgus 110 mm
Külje perforatsioon jah
Laius 500 mm
Magnetiline sulgemine ilma kaaneta 20 dB
Magnetiline sulgemine kaanega 50 dB
Materjal Teras

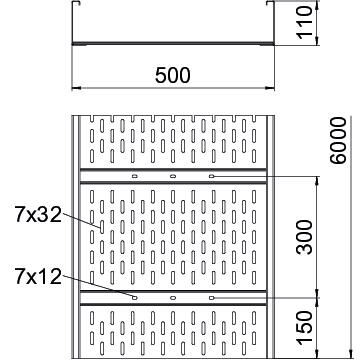

Mõõde 110x500x6000
Mõõt B 500 mm
Mõõt L 6000 mm
Mõõtmed 110 x 500
Paigaldusperforeering põhjas jah
Pika sildega teostus jah
Pikkus 6000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pleki paksus 2 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Tugedevaheline kaugus 3,0 m 2,9 kN/m
Tugedevaheline kaugus 3,5 m 2,43 kN/m
Tugedevaheline kaugus 4,0m 2 kN/m
Tugedevaheline kaugus 4,5 m 1,72 kN/m
Tugedevaheline kaugus 5,0 m 1,5 kN/m
Tugedevaheline kaugus 6,0 m 1 kN/m
Tugedevaheline kaugus 8,0 m 0,4 kN/m
Tugikaugus 7,0 m 0,7 kN/m
Ühenduse teostus ilma jätkuelemendita

Tehnilised andmed

Tugevdatud kaablirenni (tüüp WKSG 110) koormusdiagramm

Tugevdatud kaablirenni (tüüp WKSG 110) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Toimetagamine Pikkus Laius Pleki paksus Artikli nr. Kogus kl. VKE
WKSG 120 FT ei 6000 mm 200 mm 2 mm 6098141
6 m
WKSG 130 FT ei 6000 mm 300 mm 2 mm 6098145
6 m
WKSG 140 FT ei 6000 mm 400 mm 2 mm 6098149
6 m
WKSG 150 FT ei 6000 mm 500 mm 2 mm 6098153
6 m
WKSG 160 FT ei 6000 mm 600 mm 2 mm 6098157
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk FT Jätk FT WRVL 110 FT 6091180
2 Tükki
90°-poogen 110 FT 90°-poogen 110 FT WRB 90 150 FT 6098356
1 Tükki
Kaas pöördfiksaatoriga DD Kaas pöördfiksaatoriga DD WDRL 1116 50 DD 6227612
3 m
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
Ühendusplaat DD Ühendusplaat DD SSLB 500 DD 7070326
20 Tükki
