Tugevdatud kaablirenn WKSG 160 FS

Artikli nr. 6098501 | EAN 4012196334810

ei
6000 mm
2 mm
Toote kirjeldus

Toote kirjeldus

Tugevdatud kaablirennisüsteem, perforeeritud, küljekõrgusega 160 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA Konformitätserklärung
  • Tugevdatud kaablirenn, küljekõrgus 160 mm
Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp kruvitud
kasulik pikkus 6000 mm
Kasulik ristlõige 30200 mm²
Kasulik ristlõige 302 cm²
Külje perforatsioon jah
Magnetiline sulgemine ilma kaaneta 20 dB
Magnetiline sulgemine kaanega 50 dB
Materjal Teras
Mõõde 160x200x6000
Mõõtmed 160 x 200
Paigaldusperforeering põhjas jah
Pika sildega teostus jah
Pinnakate kuumtsingitud lintmeetodil
Pleki paksus 2 mm
Roostevaba teras, peitsitud ei
Toimetagamine ei
Ühenduse teostus ilma jätkuelemendita

Mõõtmed

Kõrgus 160 mm
Laius 200 mm
Mõõt B 200 mm
Mõõt L 6000 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 3,0 m 2,9 kN/m
Tugedevaheline kaugus 3,5 m 2,59 kN/m
Tugedevaheline kaugus 4,0m 2,3 kN/m
Tugedevaheline kaugus 4,5 m 2,04 kN/m
Tugedevaheline kaugus 5,0 m 1,8 kN/m
Tugedevaheline kaugus 6,0 m 1,4 kN/m
Tugedevaheline kaugus 8,0 m 0,7 kN/m
Tugikaugus 7,0 m 1 kN/m

Tehnilised andmed

Tugevdatud kaablirenni (tüüp WKSG 160) koormusdiagramm

Tugevdatud kaablirenni (tüüp WKSG 160) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Toimetagamine Pikkus Laius Pleki paksus Artikli nr. Kogus kl. VKE
WKSG 162 FS ei 6000 mm 200 mm 2 mm 6098501
6 m
WKSG 163 FS ei 6000 mm 300 mm 2 mm 6098505
6 m
WKSG 164 FS ei 6000 mm 400 mm 2 mm 6098509
6 m
WKSG 165 FS ei 6000 mm 500 mm 2 mm 6098513
6 m
WKSG 166 FS ei 6000 mm 600 mm 2 mm 6098517
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE

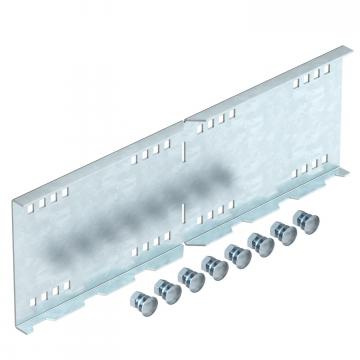

Jätk FS Jätk FS WRVL 160 FS 6227708
2 Tükki

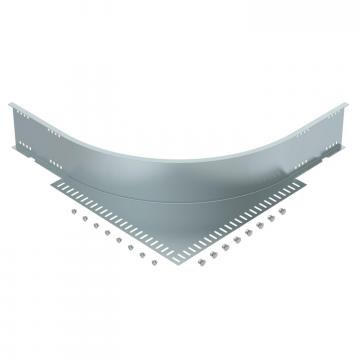

90°-poogen 160 FS 90°-poogen 160 FS WRB 90 162 FS 6098703
1 Tükki
Eraldusriiul 110 FS Eraldusriiul 110 FS TSG 110 FS 6062122
3 m
Kaas pöördriiviga FS Kaas pöördriiviga FS WDRL 1116 20 FS 6227422
3 m
Ühendusplaat FS Ühendusplaat FS SSLB 200 FS 7070213
20 Tükki
