Tugevdatud korvrenn SGR 55 FT

Artikli nr. 6000775 | EAN 4012196397709

3000 mm
55 mm
6 mm
Toote kirjeldus

Toote kirjeldus

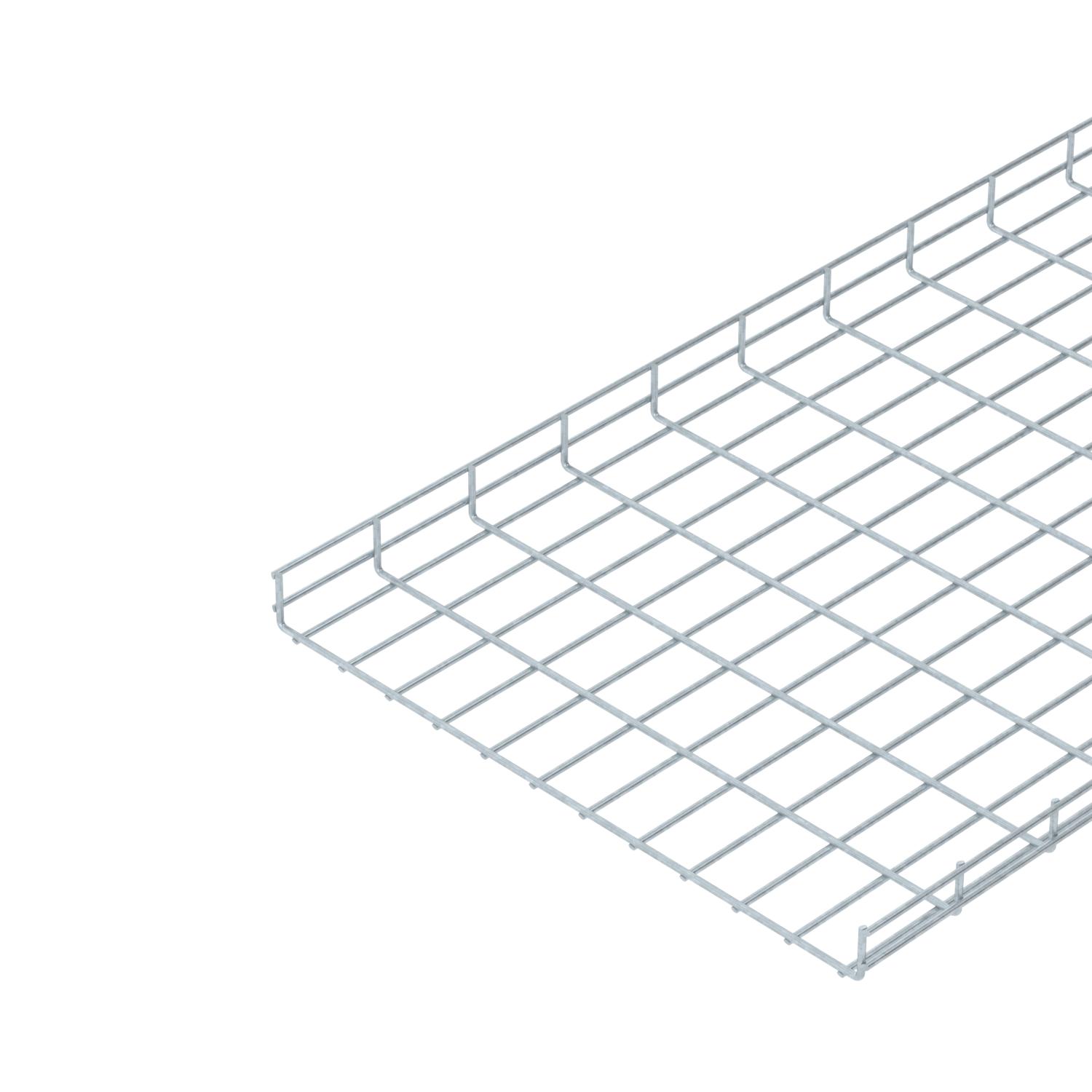

Korvrenn punktkeevitatud terastraatidest, küljekõrgus 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.
  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Korvrenn, küljekõrgus 55 mm
Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani 0,925 kg CO₂e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp kruvitud
Kasulik ristlõige 265 cm²
Kasulik ristlõige 26500 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 55 mm
Kõrgus 2,17 in
Laius 23,62 in
Laius 600 mm
Materjal Teras

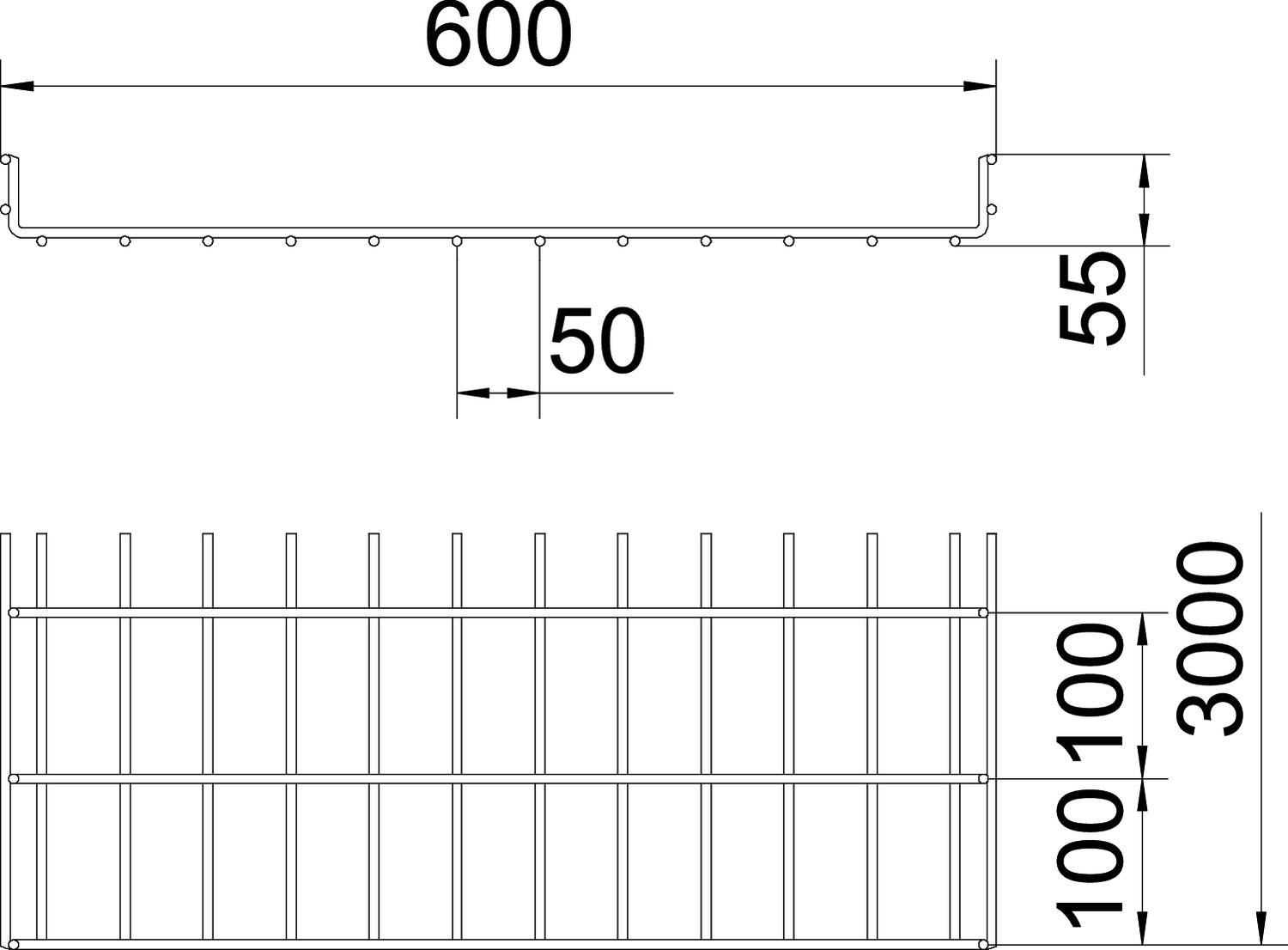

Mõõde 55x600x3000
Mõõt B 600 mm
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Profiili kuju U-kuju
Traadi läbimõõt 6 mm
Tugedevaheline kaugus 1,0 m 2,9 kN/m
Tugedevaheline kaugus 1,5 m 1,5 kN/m
Tugedevaheline kaugus 2,0 m 0,75 kN/m
Tugedevaheline kaugus 2,5 m 0,38 kN/m
Tugedevaheline kaugus 3,0 m 0,4 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv zinc

Tehnilised andmed

Korvrenni SGR 55 koormusdiagramm

Korvrenni SGR 55 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Traadi läbimõõt Kasulik ristlõige Artikli nr. Kogus kl. VKE
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m
SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m
SGR 55 600 FT 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000775
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Ühendus FT Ühendus FT GUV 6 FT 6016573
20 Tükki
Kaas, perforeerimata DD Kaas, perforeerimata DD DRLU 600 DD 6052674
3 m

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaitsekate Kaitsekate SGR KS OR 6003758
500 Tükki
Eraldusriiul 45 DD Eraldusriiul 45 DD TSG 45 DD 6062321
3 m
Kaaneklamber, universaalne A2 Kaaneklamber, universaalne A2 DKU A2 6065600
20 Tükki
Kaabli allaviiguplaat FT Kaabli allaviiguplaat FT KAB GR FT 6220142
10 Tükki
