Tugiprofiil 100 FS 100 |

morepic-1

morepic-2

Tugiprofiil 100 FS

Artikli nr. 6044581 | EAN 4012196341726

Artikli nr. / Tüüp

Pikkus

Toote kirjeldus

Toote kirjeldus

Tugiprofiil pealkäidava kaablirennisüsteemi BKRS tõstmiseks põrandas. Z-profiilid tuleb kaablirennisüsteemi BKRS toestamiseks paigaldada vastakutti.

Tehnilised andmed

Mõõtmed

Kõrgus	100 mm
Laius	100 mm
Materjal	Teras
Materjali paksus	2 mm
Mõõde	100x100

Mõõt L	100 mm
Pikkus	100 mm
Pinnakate	kuumtsingitud lintmeetodil
Roostevaba teras, peitsitud	ei
Värv	zinc

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Artikli nr.	Kogus	kl. VKE
STP Z 1010 FS	100 mm	6044581	Tükki	1 Tükki
STP Z 1020 FS	200 mm	6044583	Tükki	1 Tükki
STP Z 1030 FS	300 mm	6044585	Tükki	1 Tükki
STP Z 1040 FS	400 mm	6044587	Tükki	1 Tükki
STP Z 1050 FS	500 mm	6044589	Tükki	1 Tükki
STP Z 1060 FS	600 mm	6044591	Tükki	1 Tükki
STP Z 10300 FS	3000 mm	6044596	m	3 m

Tarvik

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Ümarpeapolt koos kombimutriga F	FRSB 6x12 F	6406122	Tükki	100 Tükki

Allalaadimised

Tooteleht STP Z 1010 FS / 6044581 , 0.16MB , pdf

Brošüür BKRS pealkäidavad kaablirennisüsteemid , 2.10MB , pdf

EÜ vastavusdeklaratsioon STP Z 1010 FS / 6044581 , 0.15MB , pdf

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.61MB , pdf

Toote joonis STP Z 1010 FS / 6044581, 68.78 kB, jpg

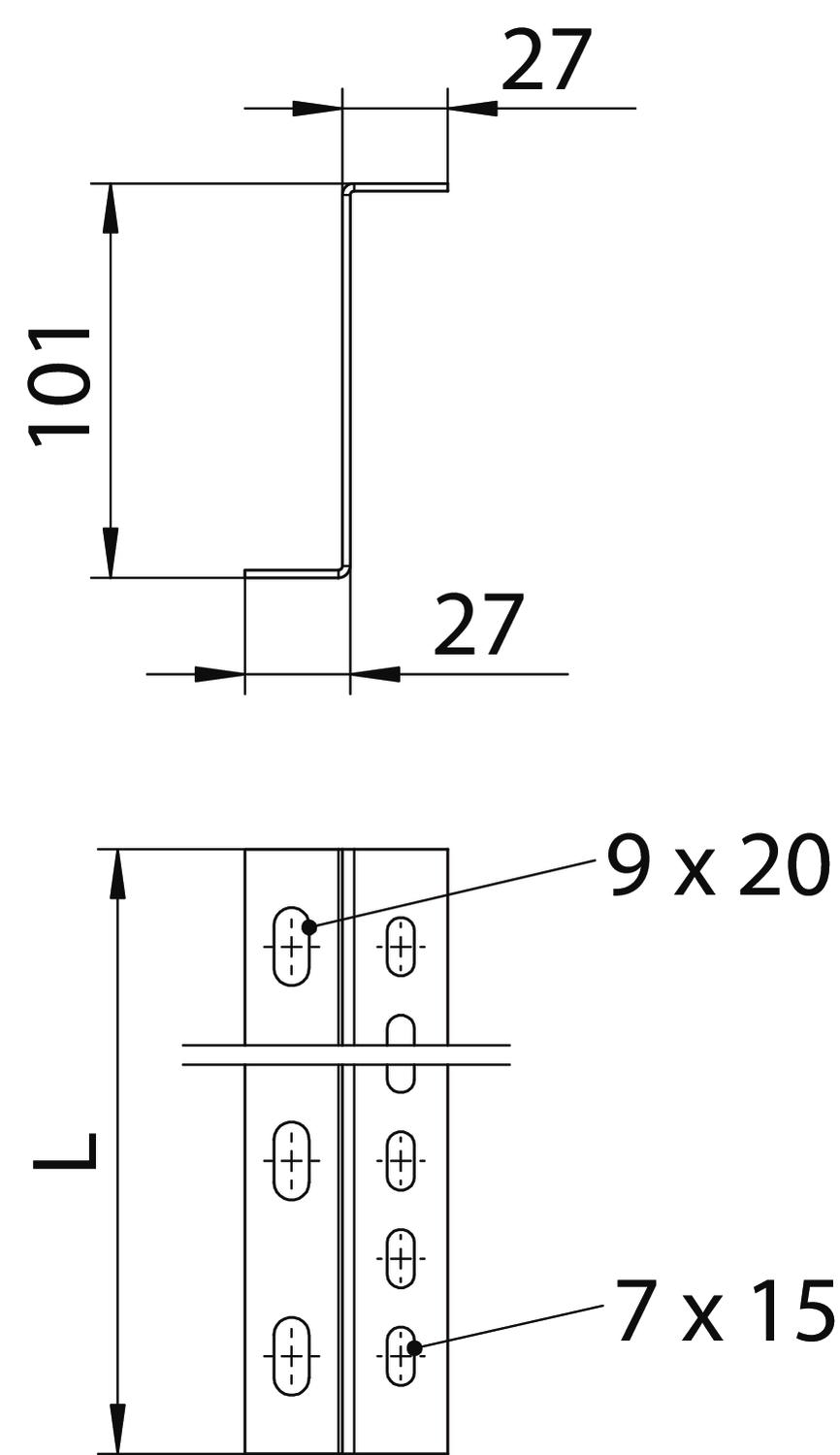

Mõõdistatud joonis STP Z 1010 FS / 6044581, 50.15 kB, jpg

STP Z 1010 FS / 6044581

6044581_KSTP1.stp, 75.45 kB
