Tuletõkkekangaga paigalduskanal PYROLINE® Rapid PLM, kanali kõrgus 80 mm, FS 2000 | 100 | 80 | tsink

Tuletõkkekangaga paigalduskanal PYROLINE® Rapid PLM, kanali kõrgus 80 mm, FS

Artikli nr. 7218008 | EAN 4012197351229

Artikli nr. / Tüüp	7218008 / PLM D 0810 FS

Pikkus	2000 mm

Mõõt B	100 mm

Mõõt H	80 mm

Värv	tsink

Toote kirjeldus

Toote kirjeldus

Paisuva tuletõkkekangaga metallist paigalduskanal kaablite tulekindlaks paigaldamiseks. Klassifitseeritud tuletõkkekanalina EI30, EI60 ja EI90 vastavalt standardile EN 13501-2, kontrollitud vastavalt standardile EN 1366-5. Kanal takistab tule edasikandumist klassifitseeritud ajavahemiku jooksul ja kaitseb kaablipõlengu mõjude eest.
Ette nähtud paigaldamiseks otse seinale ja lakke, samuti tõstetavate põrandate alla ja kandesüsteemidele. Tööriistavaba kaablikanalite jätkamine jätkuelemendiga PLM SI. Kasutada võib ainult heakskiidetud eelmonteeritud lisadetaile. Kaas lukustatakse tööriistavabalt ja see võimaldab kiiret kontrolli ja järelpaigaldust. Pideva potentsiaaliühtlustuse jaoks kogu kanalis on võimalik kaant paigaldada nihkes.

Tehnilised andmed

Tehnilised andmed

CO₂ jalajälg (GWP) hällist väravani	1,5889 kg CO₂e / 1 Meeter
Kaabliümbris	Teras
Kaanekinnitus	muu
Kasulik ristlõige	5180 mm²
Klassifikatsioon EI - paigalduskanal	90
Kõrgus	80 mm
Laius	100 mm
Leegikindlate külgede arv	4
Materjal	Teras
Mõõde	80x100x2000

Mõõt B	100 mm
Mõõt H	80 mm
Mõõt i	62 mm
Perforatsiooniga	jah
Pikkus	2000 mm
Pinnakate	kuumtsingitud lintmeetodil
Sisekõrgus	74 mm
Siselaius	94 mm
Vaheseinad võimalikud	jah
Värv	tsink

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Mõõt B	Mõõt H	Värv	Artikli nr.	Kogus	kl. VKE
PLM D 0810 FS	2000 mm	100 mm	80 mm	tsink	7218008	m	2 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätkuelemendi komplekt, kanali kõrgus 80 mm	PLM SI 0810	7218030	Tükki	1 Tükki
Välisnurk, kanali kõrgus 80 mm, FS	PLM EC 0810 FS	7218042	Tükki	1 Tükki

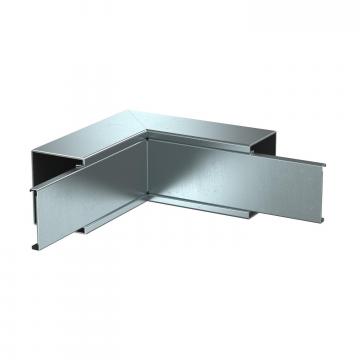

Sisenurk, kanali kõrgus 80 mm, FS	PLM IC 0810 FS	7218054	Tükki	1 Tükki
Püstnurk, kanali kõrgus 80 mm, FS	PLM FA 0810 FS	7218066	Tükki	1 Tükki
Tõusev vertikaalpoogen, kanali kõrgus 80 mm, FS	PLM BR 0810 FS	7218114	Tükki	1 Tükki
Langev vertikaalpoogen, kanali kõrgus 80 mm, FS	PLM BF 0810 FS	7218106	Tükki	1 Tükki
T-hargmik, kanali kõrgus 80 mm, FS	PLM TB 0810 FS	7218078	Tükki	1 Tükki
Üleminek, kanali kõrguselt 80 mm kõrgusele 40 mm, FS	PLM RP 0810 FS	7218098	Tükki	1 Tükki
Läbiviigukomplekt, 2-poolne, nurka paigaldamiseks, kanali kõrgus 80 mm, FS	PLM CC 0810 FS	7218138	Tükki	1 Tükki
Läbiviigukrae, 3- ja 4-poolne, kanali kõrgus 80 mm, FS	PLM WC 0810 FS	7218126	Tükki	1 Tükki
Otsakaas, kanali kõrgus 80 mm, FS	PLM EP 0810 FS	7218090	Tükki	1 Tükki
Kaanetugi, kanali laius 100 mm	PLM LS 100	7218034	Tükki	1 Tükki
Vahtmaterjalist tihend, kanali kõrgus 80 mm	PLM CO 0810	7218160	Tükki	1 Tükki
Kaabliklamber seinamontaažiks, kanali kõrgus 80 mm	PLM WB 0810 FS	7218154	Tükki	10 Tükki
Kaabliklamber laemontaažiks, kanali kõrgus 80 mm	PLM CB 0810 FS	7218148	Tükki	10 Tükki
Tuletõkkekanali kaas, kanali laius 100 mm, FS	PLM LI 100 FS	7218020	m	2 m
Tugi, kanali laius 100 mm, FS	PLM SU 100 FS	7218164	Tükki	1 Tükki
Eraldusriiul 60 FS	TSG 60 FS	6062068	m	3 m
