U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT 82 | 90 | 5

U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1186089 | EAN 4012196848829

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

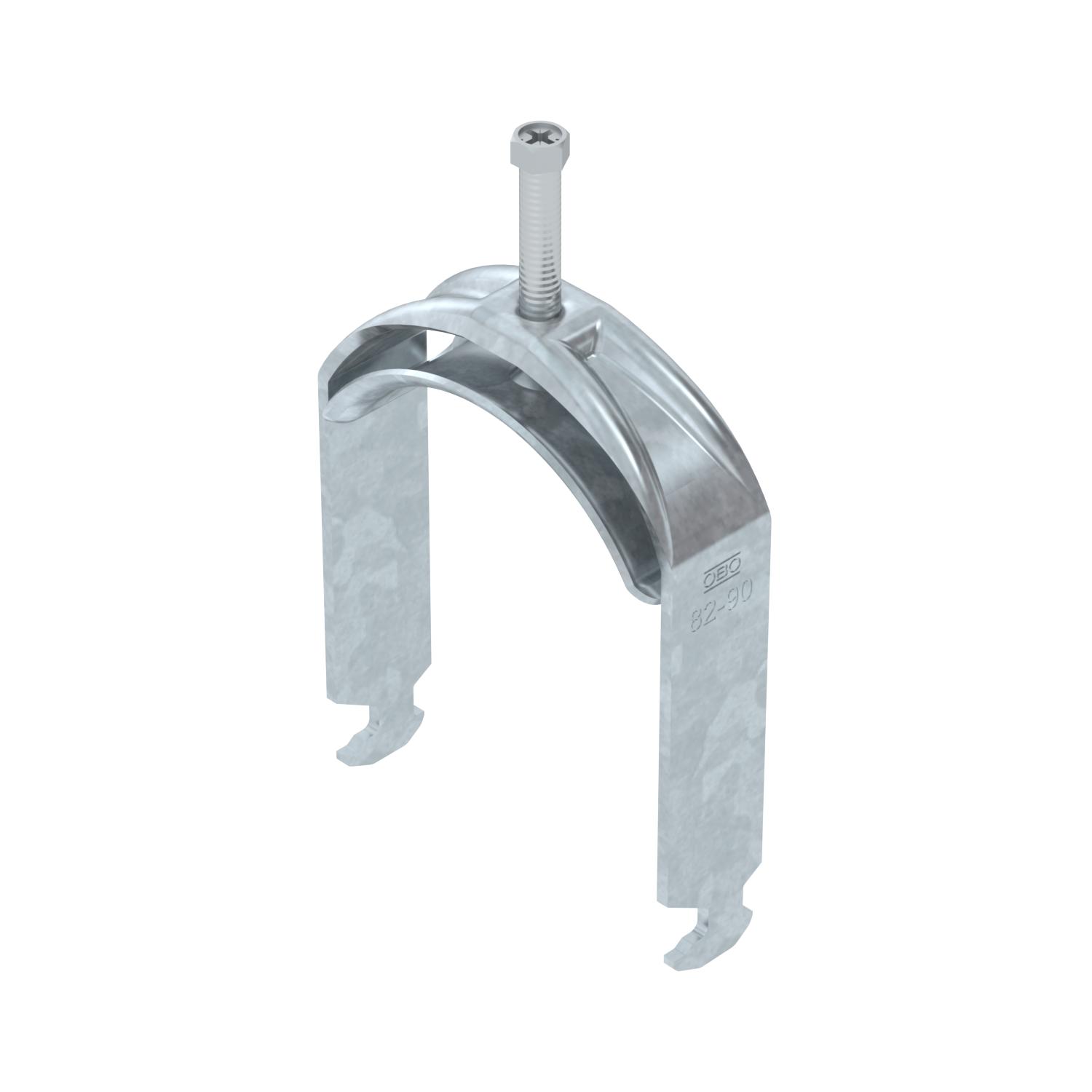

U-klamber H-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Vastasplaat tuleb eraldi tellida.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO₂ jalajälg (GWP) hällist väravani	0,925 kg CO₂e / 1 Meeter
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	90 mm
Koormusvahemiku D min	82 mm
Kõrgus	132 mm
Laius	97 mm
Lattidele prao max laiusega (intervalliga)	17 mm
Lattidele prao min laiusega (intervalliga)	16 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	5 Nm
Metallvanniga	jah

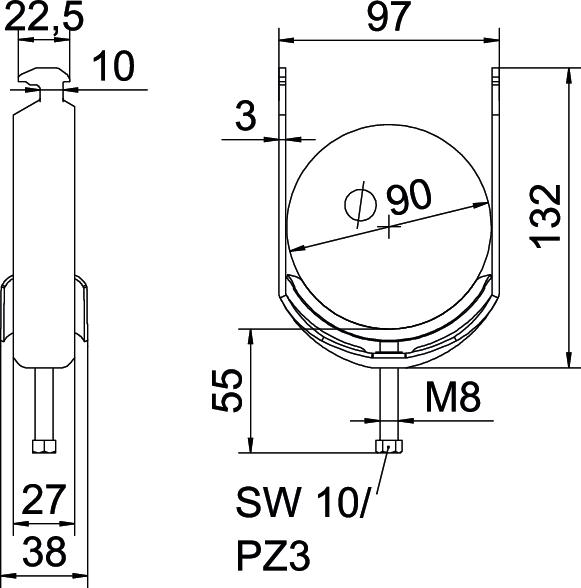

Mõõde	82-90mm
Mõõt A	27 mm

Mõõt B	97 mm
Mõõt C	38 mm
Mõõt G (mm)	M8
Mõõt H	132 mm
Mõõt L	55 mm
Mõõt t	3 mm
Paigaldusviis	Profiillatt
Pikkus	27 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Plastvanniga	ei
Pleki paksus	3 mm
Toimetagamine	jah
Torudele max läbimõõduga	90 mm
Torudele min läbimõõduga	82 mm
Välismõõtete pikkus	38 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Tükki	100 Tükki
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Tükki	100 Tükki
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Tükki	100 Tükki
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Tükki	100 Tükki
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Tükki	100 Tükki
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Tükki	100 Tükki
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Tükki	100 Tükki
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Tükki	100 Tükki
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Tükki	100 Tükki
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Tükki	100 Tükki
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Tükki	50 Tükki
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Tükki	25 Tükki
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Tükki	25 Tükki
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Tükki	25 Tükki
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Tükki	25 Tükki
